TH1 - магнитострикционный датчик-преобразователь линейного перемещения
Рекомендуем
Описание

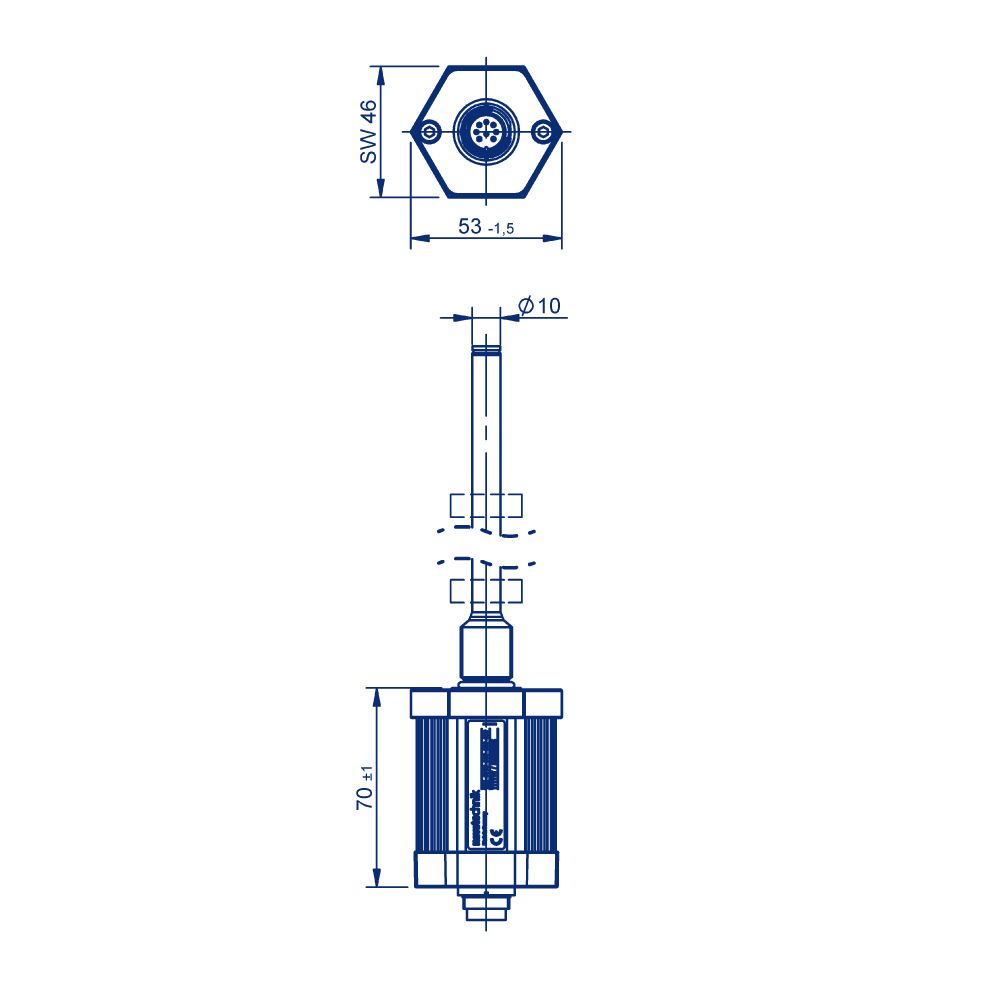

Высокоточный датчик-преобразователь с бесконтактной магнитострикционной технологией для механической развязки и измерения положения без износа при длине до 4250 мм.
Встраиваемая и стойкая к давлению конструкция штока с пассивными кольцевыми маркерами позволяет использовать датчик внутри гидравлических цилиндров. Полость высокого давления закрыта уплотнительным кольцом на фланце.
В зависимости от интерфейса можно измерять до трех положений и скорость.
| Конструктивные особенности: | ||
| Бесконтактное магнитострикционное измерение | Датчик в виде стержня, встраиваемый | |
| Бесконтактный кольцевой маркер положения | Неограниченный механический ресурс | |
| Разрешение до 1 мкм, независимо от длины | Нечувствительность к ударам и вибрации | |
| Низкий температурный коэффициент <15 ppm/K | Функция обучения | |
| Рабочее давление до 350 бар | Степень защиты IP67 / IP68 | |
| Пневматические или гидравлические цилиндры в области: | ||
| Машиностроение | Погрузчики и манипуляторы | |
| Автоматизированные системы с обратной связью | Сельскохозяйственная техника | |
Характеристики
| Метод измерения | магнитострикционный |
| Материал корпуса | анодированный алюминий / нержавеющая сталь |
| Интерфейс | аналоговый / CANopen / IO-Link / импульсный / SSI |
| Линейность | ≤ ±0,02% (мин. ±50 мкм) |
| Удар (IEC 60068-2-27) | 100г (11 мс) (одиночный удар) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения |
0050 ... 4250 мм с шагом 25 мм, другие варианты длины - по запросу |
| Диапазон рабочих температур | -40...+85 °С |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | не ограничен механическими свойствами (С маркером плавающего положения) |
| Класс защиты | IP67 / IP68 |
