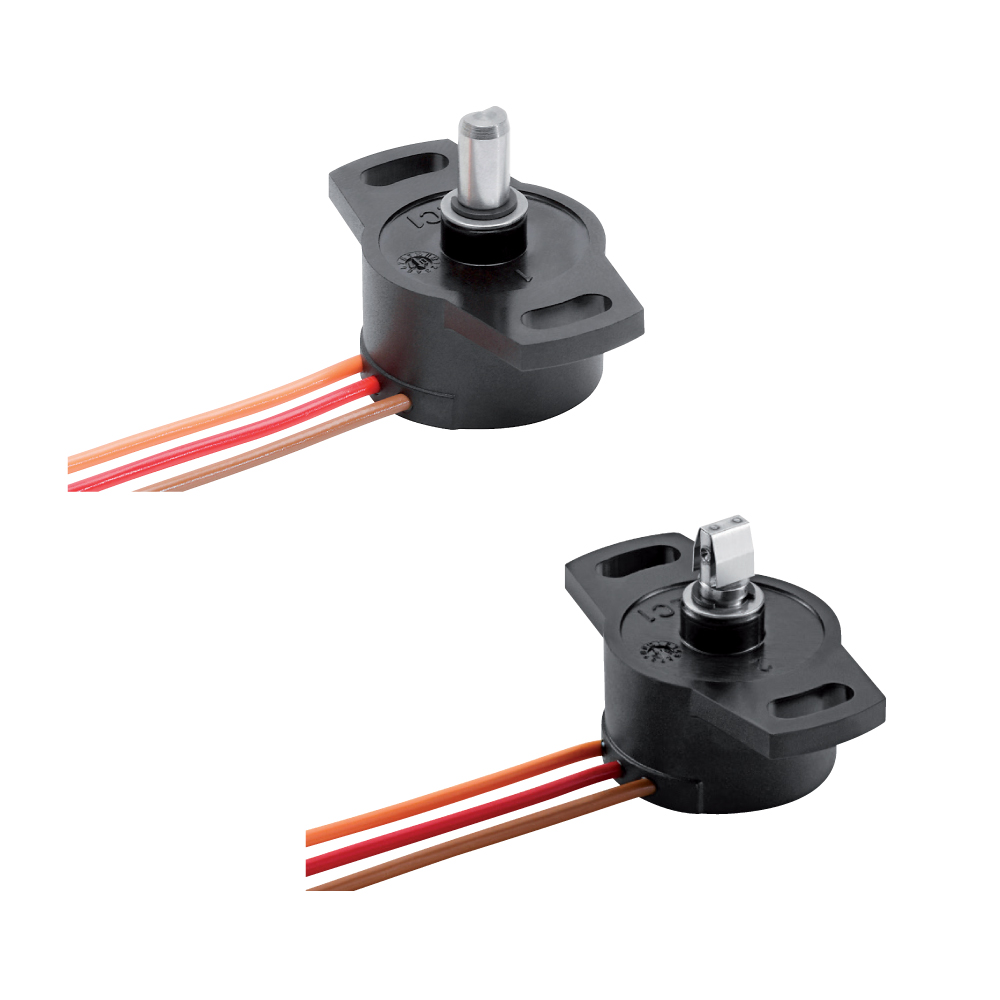

SP2800 - потенциометрический датчик угла поворота
Описание
Потенциометр SP2800 преобразует угловое положение в пропорциональное аналоговое напряжение. Применена технология высокопрочного проводящего пластика компании Novotechnik.
Корпус выполнен из специального высококачественного термостойкого пластика. Контактные щетки из благородных металлов демпфированы эластомерами для надежного контакта в тяжелых условиях работы.
Датчик угла поворота SP2800 герметизируется до уровня IP65, что делает его невосприимчивым к грязи и влаге. Электрические соединения осуществляются через независимые провода, которые также герметизируются в корпусе.
Монтаж осуществляется через пазы, которые обеспечивают легкую установку и механическую регулировку.
| Конструктивные особенности: | ||
| Высоконадежный потенциометр для сложных промышленных и мобильных применений | Отличный срок службы | |
| Одноканальный или полностью электрически резервированный | Полностью герметичный | |
| Два типа валов, включая легкую нажимную муфту | Простота монтажа и регулировки | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | высококачественный термостойкий пластик |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,3% |
| Вибрация (IEC 60068-2-6) | 5...2000 Гц, Amax = 0,75мм, amax = 20г |
| Диапазон рабочих температур |
-40...+120 °С до +150 °С не более 1 часа |
| Ресурс | 50x106 |
| Класс защиты | IP54 / IP65 |
Коды заказа
| SP2836 100 002 101 | SP2890 s 0002 | |
| SP2836 308 000 101 | SP2890 s 0054 | |
| SP2836 345 065 101 | SP2890 s 0050 | |
| SP2836 130 069 101 | SP2890 s 0069 | |
| SP2846 100 002 101 | SP2890 s 0065 | |
| SP2846 100 054 101 | SP2891 s 0069 | |
| SP2846 100 067 102 | SP2891 s 0065 | |
| SP2846 130 050 101 | ||
| SP2846 345 065 101 | ||
| SP2846 130 069 101 | ||
| SP2846 308 000 101 | ||
| SP2846 345 065 101 | ||
| SP2846 350 082 101 |
