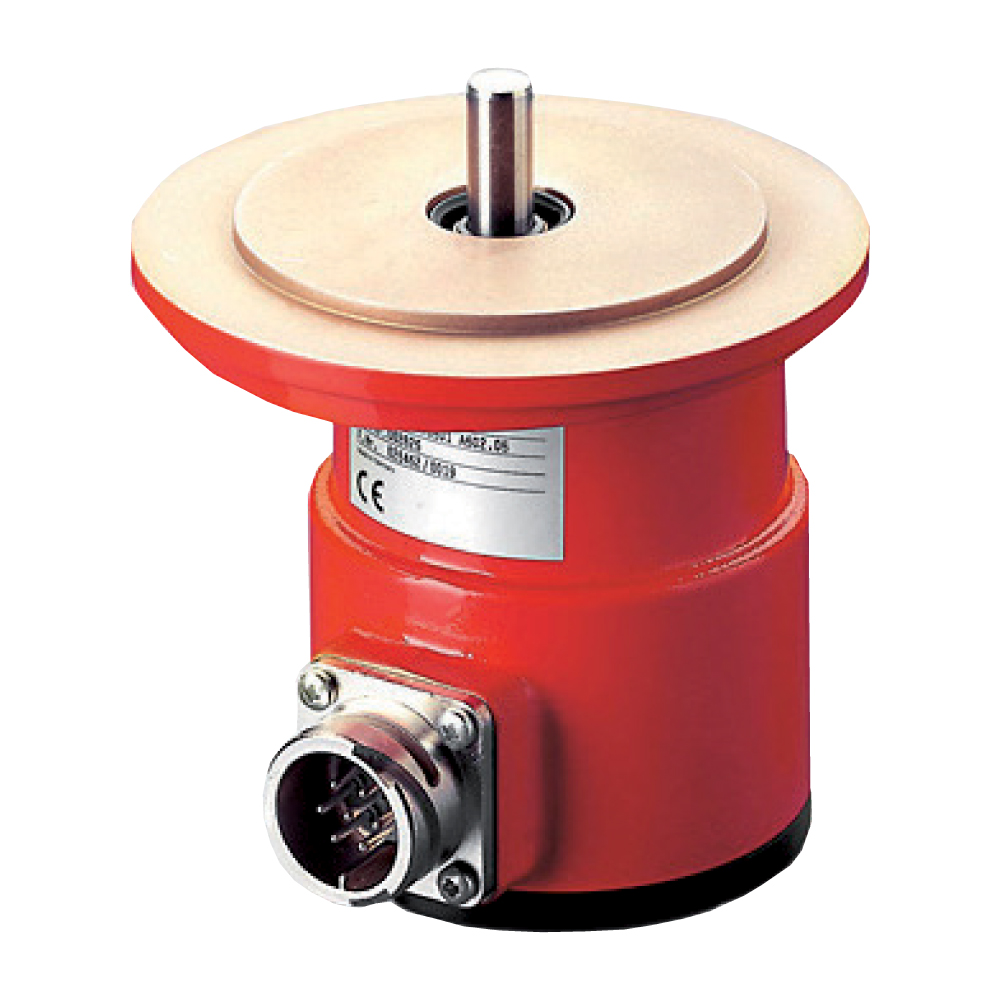

IGP - многооборотный потенциометр с поворотным датчиком
Описание
Многооборотный редукторный потенциометр серии IGP предлагает аналоговый выходной сигнал напряжения, который пропорционален углу на протяжении указанного количества витков.
Этот сверхмощный датчик предназначен для измерения углового смещения в самых суровых условиях окружающей среды.
База потенциометра основана на высокоточной серии Novotechnik P6500, а механизм состоит из прецизионных шестерен, установленных на шарикоподшипниках из нержавеющей стали.
Датчик герметизирован до IP67, а одноступенчатая передача максимально свободна от люфта.
Сверхпрочные подшипники обеспечивают высокую осевую нагрузку на вал. Приводы, устанавливаются непосредственно на вал датчика.
| Конструктивные особенности: | ||
| Модификации на 3, 5 или 10 оборотов с широким угловым диапазоном | Прочная конструкция - с валом 10 мм и высокими допустимыми нагрузками | |
| Очень хорошая линейность | Отличная воспроизводимость - 0,002% | |
| Долговечный - 100 миллионов движений | Герметичный | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | лакированный алюминий |
| Интерфейс | импульсный |
| Линейность | ±0,1% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения |
IGP-3-P - 1095+15 ° IGP-5-P - 1830+20 ° IGP-10-P - 3800+45 ° |
| Диапазон рабочих температур | -40...+100 °С |
| Ресурс | 100x106 |
| Класс защиты | IP67 |
Коды заказа
IGP-3-P-6501-A502
IGP-5-P-6501-A502
IGP-10-P6501-A502
IGP-5-P-6501-A502
IGP-10-P6501-A502

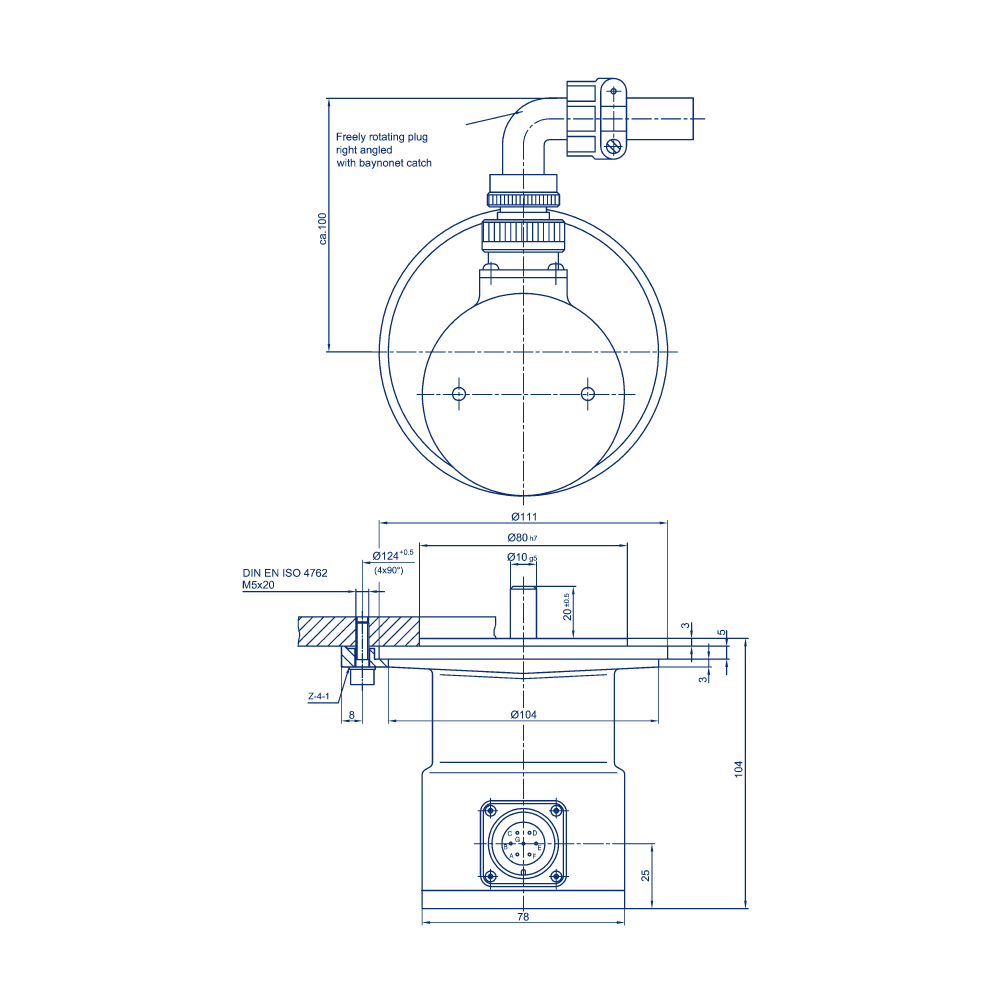

Техническая документация
IGP
166.4 Кб
Z001-2324_IGP_07
186 Кб
DXF
IGP.dxf
40.1 Кб
EXE
IGP-__-P-6501-A502.exe
7.6 Мб
IGES
STEP
IGP-__-P-6501-A502.step
828 Кб
