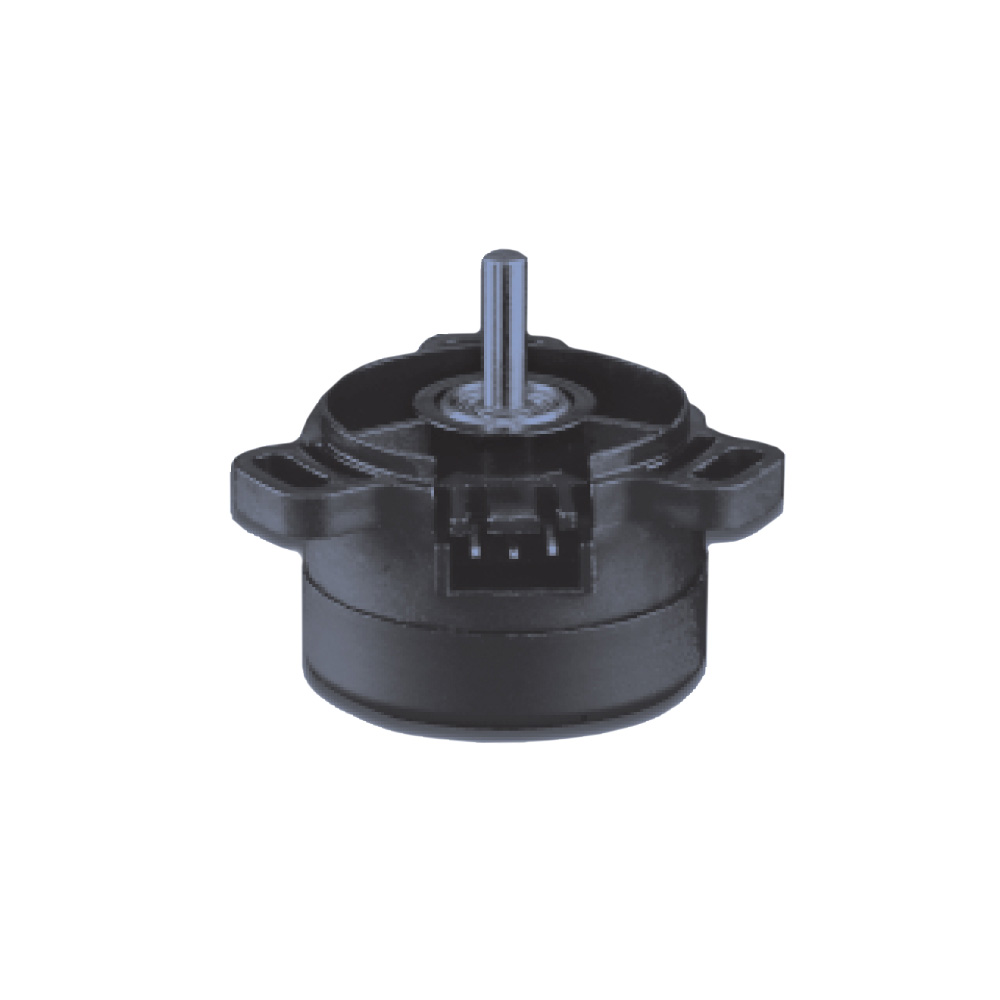

SP2500 - сенсорный потенциометр
Описание
Прецизионный потенциометр SP2500 для измерительных и контрольных применений.
Отличительными особенностями SP 2500 являются пластиковый корпус, шарикоподшипники, проводящий элемент сопротивления и контактная щетка с эластомерным демпфированием.
Крепежи выполнены в виде удлиненных прорезей, которые обеспечивают простоту монтажа и простоту механической регулировки. Надежность, долгий срок службы, линейность, разрешение и коррозионная стойкость еще больше выделяют SP2500 из других поворотных датчиков.
| Конструктивные особенности: | ||
| Точность при небольших размерах | Очень долгий срок службы | |
| Очень хорошая линейность | Высокое разрешение | |
| Неограниченное непрерывное вращение | Простая сборка и оптимальное соединение | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | высококачественный термостойкий пластик |
| Интерфейс | аналоговый |
| Линейность | ±0,3% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 120°, 335° |
| Диапазон рабочих температур | -40...+85 °С |
| Ресурс | 506 |
| Класс защиты | IP40 |
Техническая документация
DXF
SPK2501.dxf
73.2 Кб
EXE
SPK2501.exe
7 Мб
IGES
SPK2501.igs
904.8 Кб
STEP
SPK2501.step
673.5 Кб
