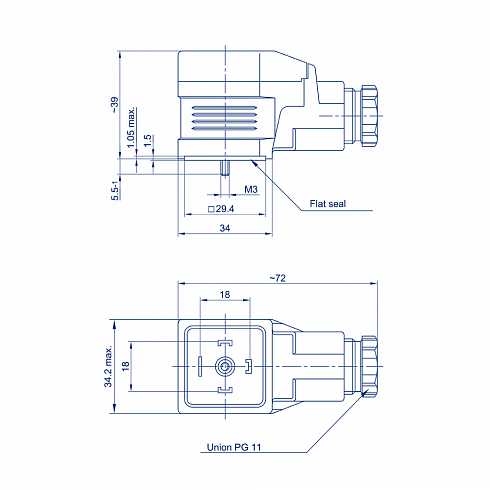

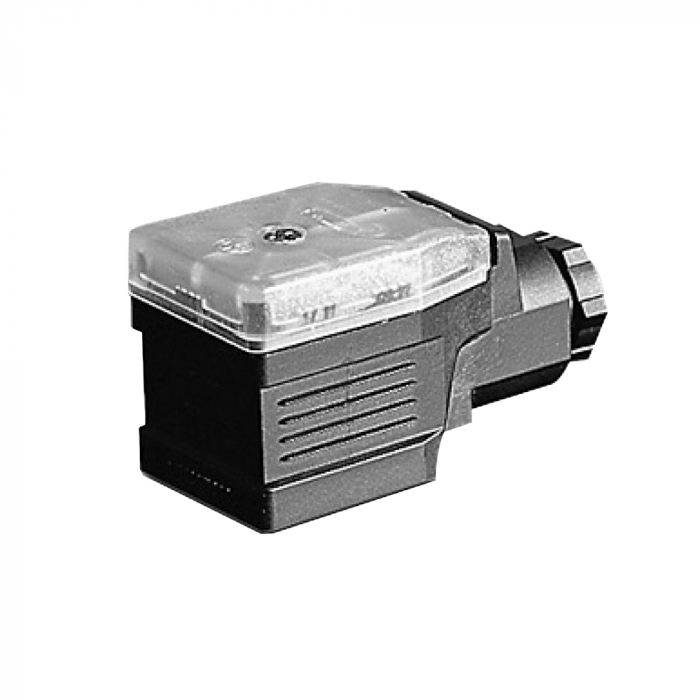

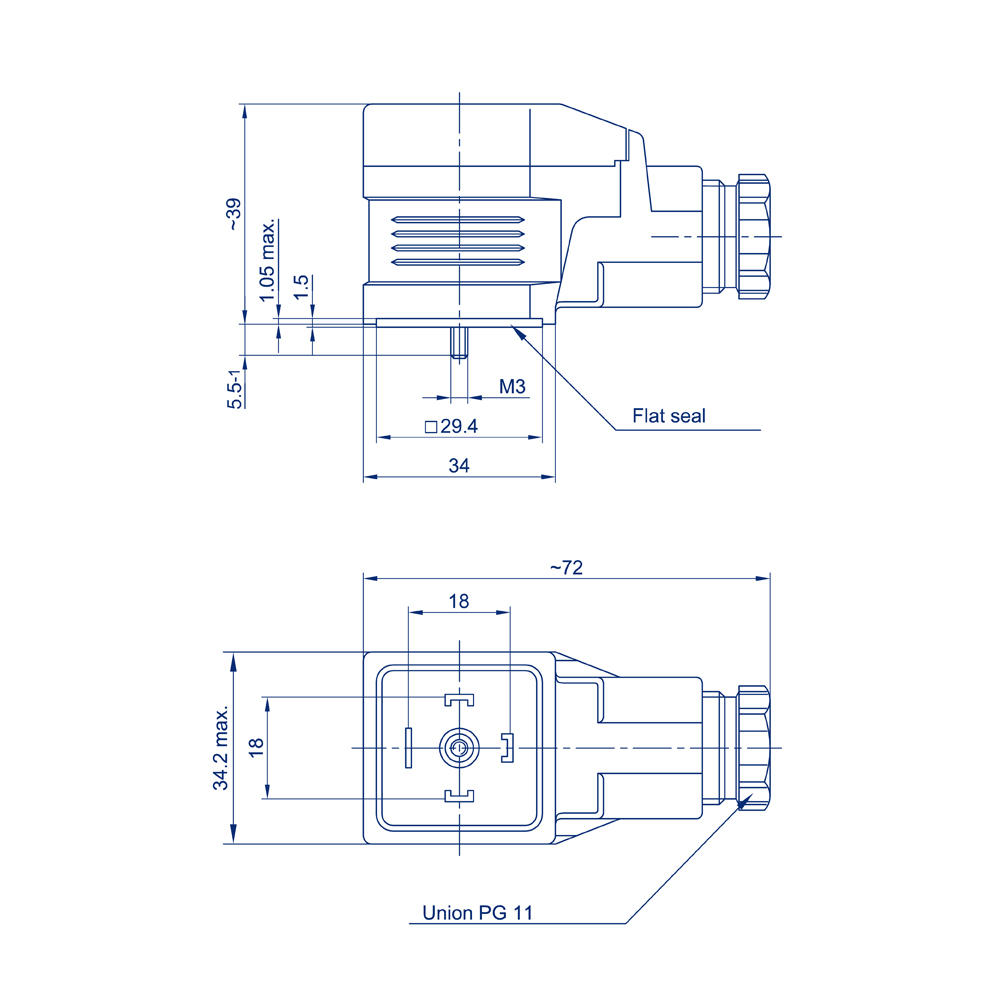

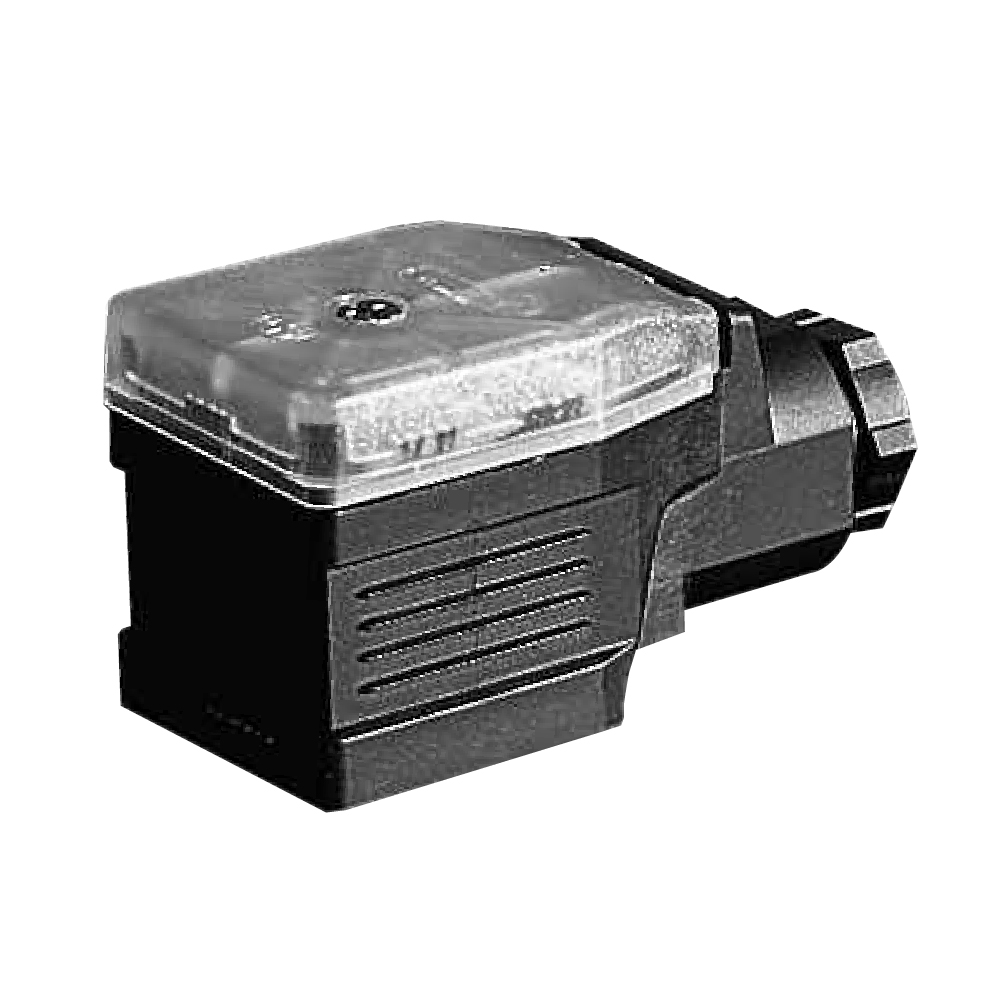

MUW 200/250 - формирователь сигнала для потенциометров
Описание
Формирователь нормализованного сигнала MUW применяется для потенциометрических датчиков TLH и LWH.

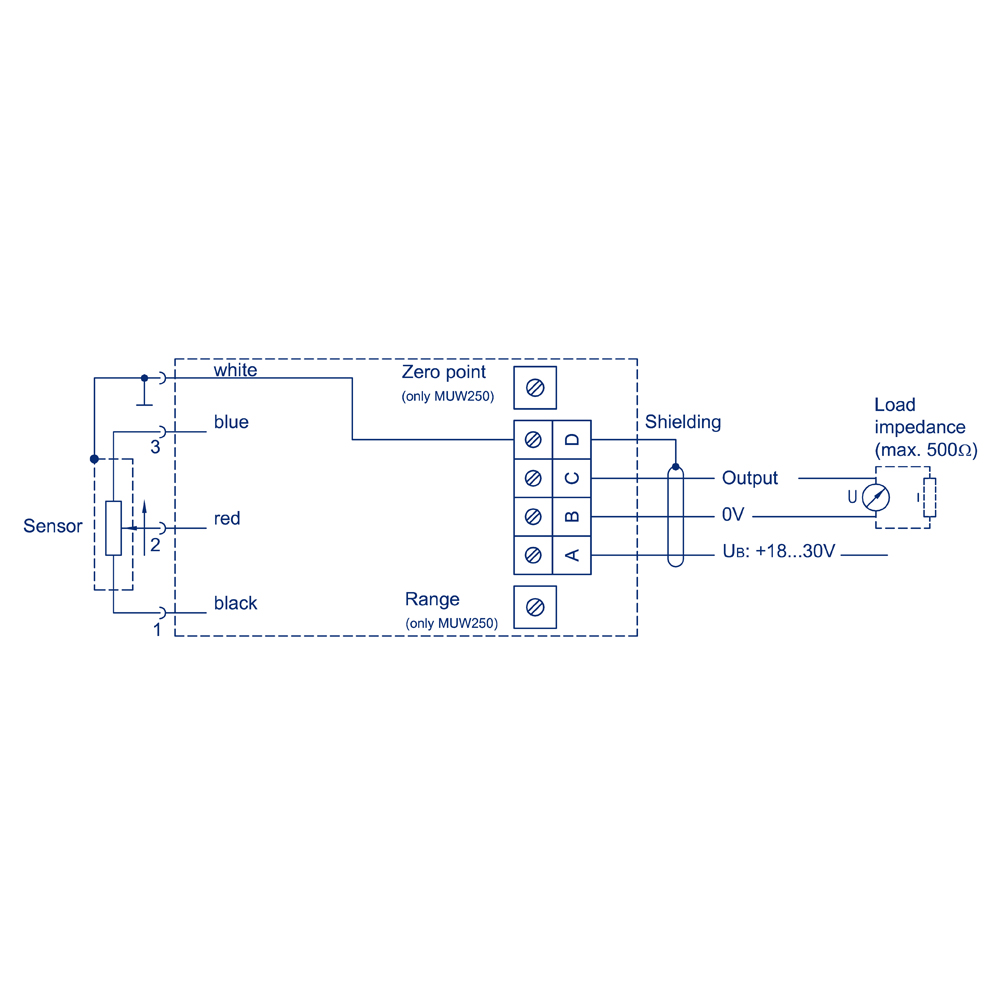

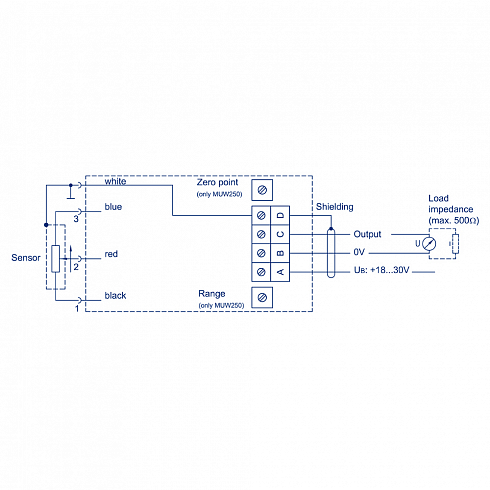

В настраиваемых моделях нулевую точку и диапазон можно регулировать в широких пределах с помощью триммеров. Это позволяет регулировать стандартизированные выходные сигналы, даже если максимальная траектория преобразователя не полностью используется.
Благодаря широкому диапазону рабочих напряжений, формирователь сигналов MUW подает на преобразователи положения высокостабильное постоянное напряжение.
Отдельные компоненты формирователя рассчитанные на широкий температурный диапазон гарантируют максимальную надежность работы даже в экстремальных условиях окружающей среды.
| Конструктивные особенности: | ||
| Высокая линейность | Расширенный температурный диапазон | |
| Настройка нулевой точки и диапазона | Свободная от помех передача сигнала | |
| Высокий уровень защиты корпуса | Несколько нормализованных выходов 0-10 В, 0/4-20 мА | |
Характеристики
| Интерфейс | аналоговый |
| Линейность | 0.01% |
| Диапазон рабочих температур | -25...+70 °С |
| Класс защиты | IP65 |
Коды заказа
MUW 200-0
MUW 200-1
MUW 200-4
MUW 250-0
MUW 250-1
MUW 250-4
MUW 250-6
MUW 200-1
MUW 200-4
MUW 250-0
MUW 250-1
MUW 250-4
MUW 250-6
Техническая документация
MUW-200_250_pdf
163.5 Кб
MUW_200_pdf
720.1 Кб
MUW_200_Instruction_pdf
211.3 Кб
MUW-250_Instruction_pdf
102.3 Кб
