RFC4800 - бесконтактный поворотный датчик
Описание

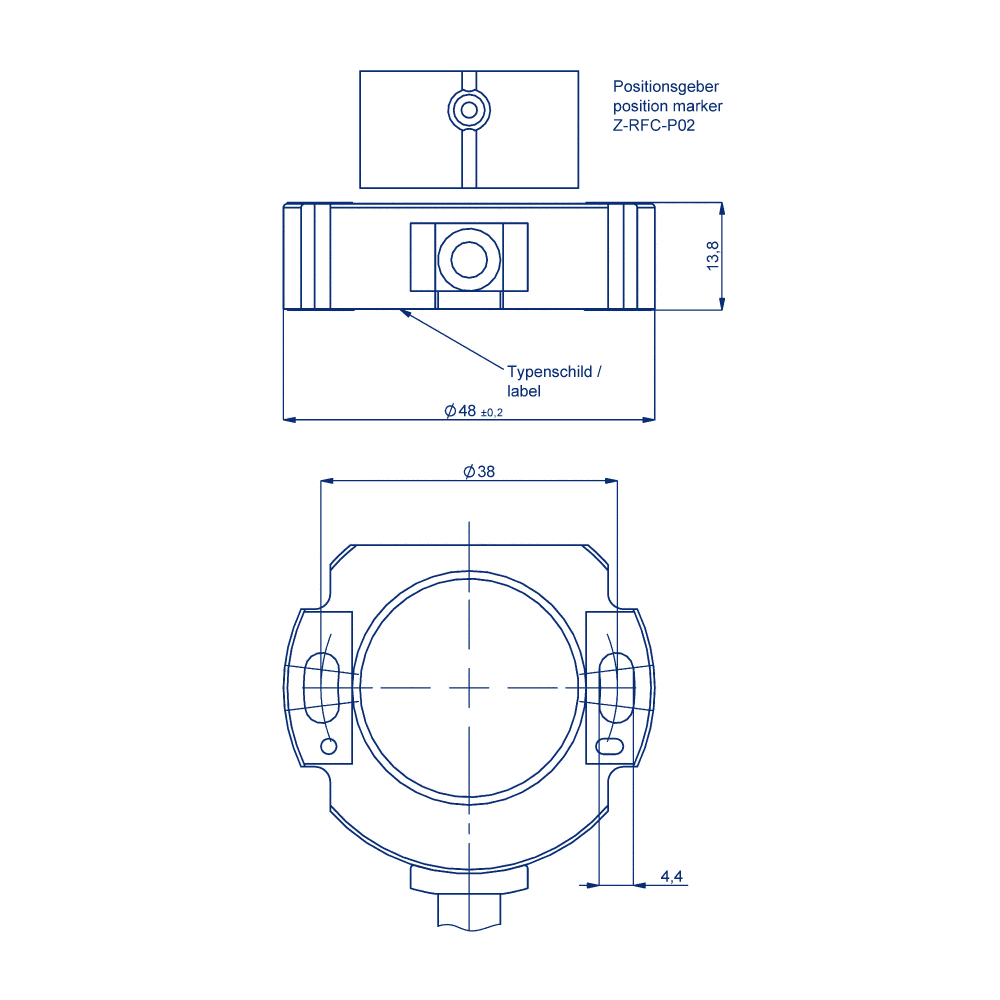

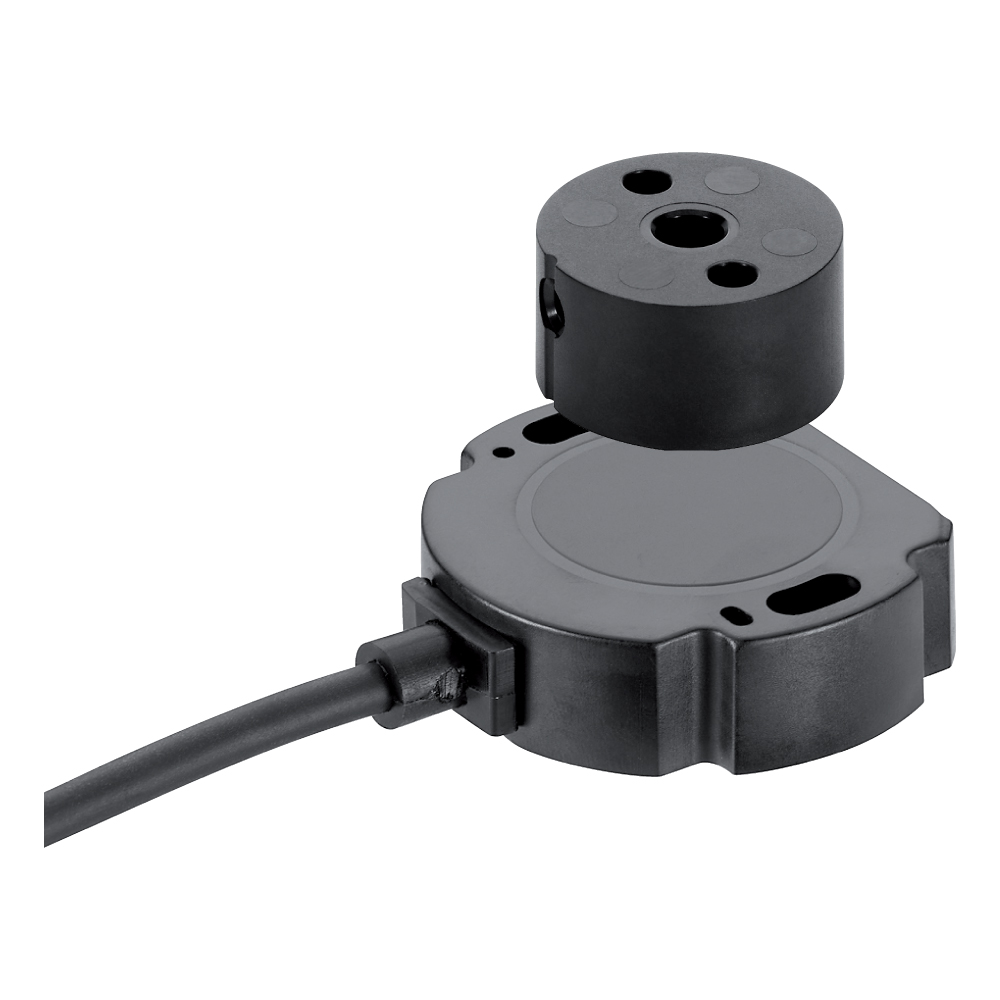

Конструкция из двух частей, состоящая из датчика и магнитного маркера положения, обеспечивает большую гибкость при монтаже. Отсутствие вала и подшипника делает конструкцию намного менее восприимчивой к осевым и радиальным допускам при применении.
При помощи бесконтактного поворотного датчика RFC4800 измерения могут проводиться через любой неферромагнитный материал. Датчик идеально подходит для использования в суровых условиях окружающей среды благодаря полностью герметичной электронике.
| Конструктивные особенности: | ||
| Бесконтактная технология Холла | Электрический диапазон до 360° | |
| Бесконтактная технология Холла | Отсутствует механический износ | |
| Одноканальные и многоканальные версии | Соответствует самым высоким стандартам и безопасности | |
| Области применения: | ||
| Текстильное оборудование | Упаковочное оборудование | |
| Оборудование для производства листового металла и проволоки | Технология автоматизации | |
| Медицинская техника | Передвижные рабочие машины, промышленные грузовики | |
| Строительная техника | Сельскохозяйственная техника | |
| Лесная техника | Морская техника | |
Характеристики
| Метод измерения | эффект Холла |
| Материал корпуса | высококачественный термостойкий пластик |
| Интерфейс | аналоговый / CANopen / инкрементный / IO-Link / SPI / SSI |
| Линейность | ≤ ±0,5% |
| Удар (IEC 60068-2-27) | 50г (6 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения |
0...30° 0...360°, шаг 10° |
| Диапазон рабочих температур |
-40...+125°С -25...+85°С с разъемом М12 |
| Ресурс | механически неограниченный |
| Класс защиты | IP67 / IP68 / IP69 |
Коды заказа
| RFC-4801-606-111 | RFC-4801-612-111 | RFC-4801-618-111 | RFC-4801-624-111 | |||
| RFC-4801-606-112 | RFC-4801-612-112 | RFC-4801-618-112 | RFC-4801-624-112 | |||
| RFC-4801-606-113 | RFC-4801-612-113 | RFC-4801-618-113 | RFC-4801-624-113 | |||
| RFC-4801-606-121 | RFC-4801-612-121 | RFC-4801-618-121 | RFC-4801-624-121 | |||
| RFC-4801-606-122 | RFC-4801-612-122 | RFC-4801-618-122 | RFC-4801-624-122 | |||
| RFC-4801-606-123 | RFC-4801-612-123 | RFC-4801-618-123 | RFC-4801-624-123 | |||
| RFC-4801-606-211 | RFC-4801-612-211 | RFC-4801-618-211 | RFC-4801-624-211 | |||
| RFC-4801-606-212 | RFC-4801-612-212 | RFC-4801-618-212 | RFC-4801-624-212 | |||
| RFC-4801-606-213 | RFC-4801-612-213 | RFC-4801-618-213 | RFC-4801-624-213 | |||
| RFC-4801-606-221 | RFC-4801-612-221 | RFC-4801-618-221 | RFC-4801-624-221 | |||
| RFC-4801-606-222 | RFC-4801-612-222 | RFC-4801-618-222 | RFC-4801-624-222 | |||
| RFC-4801-606-223 | RFC-4801-612-223 | RFC-4801-618-223 | RFC-4801-624-223 | |||
| RFC-4801-636-111 | RFC-4801-706-111 | RFC-4801-712-111 | RFC-4801-718-111 | |||
| RFC-4801-636-112 | RFC-4801-706-112 | RFC-4801-712-112 | RFC-4801-718-112 | |||
| RFC-4801-636-113 | RFC-4801-706-113 | RFC-4801-712-113 | RFC-4801-718-113 | |||
| RFC-4801-636-121 | RFC-4801-706-121 | RFC-4801-712-121 | RFC-4801-718-121 | |||
| RFC-4801-636-122 | RFC-4801-706-122 | RFC-4801-712-122 | RFC-4801-718-122 | |||
| RFC-4801-636-123 | RFC-4801-706-123 | RFC-4801-712-123 | RFC-4801-718-123 | |||
| RFC-4801-636-211 | RFC-4801-706-211 | RFC-4801-712-211 | RFC-4801-718-211 | |||
| RFC-4801-636-212 | RFC-4801-706-212 | RFC-4801-712-212 | RFC-4801-718-212 | |||
| RFC-4801-636-213 | RFC-4801-706-213 | RFC-4801-712-213 | RFC-4801-718-213 | |||
| RFC-4801-636-221 | RFC-4801-706-221 | RFC-4801-712-221 | RFC-4801-718-221 | |||
| RFC-4801-636-222 | RFC-4801-706-222 | RFC-4801-712-222 | RFC-4801-718-222 | |||
| RFC-4801-636-223 | RFC-4801-706-223 | RFC-4801-712-223 | RFC-4801-718-223 | |||
| RFC-4801-724-111 | RFC-4801-736-111 | RFC-4802-606-111 | RFC-4802-612-111 | |||
| RFC-4801-724-112 | RFC-4801-736-112 | RFC-4802-606-112 | RFC-4802-612-112 | |||
| RFC-4801-724-113 | RFC-4801-736-113 | RFC-4802-606-113 | RFC-4802-612-113 | |||
| RFC-4801-724-121 | RFC-4801-736-121 | RFC-4802-606-121 | RFC-4802-612-121 | |||
| RFC-4801-724-122 | RFC-4801-736-122 | RFC-4802-606-122 | RFC-4802-612-122 | |||
| RFC-4801-724-123 | RFC-4801-736-123 | RFC-4802-606-123 | RFC-4802-612-123 | |||
| RFC-4801-724-211 | RFC-4801-736-211 | RFC-4802-606-211 | RFC-4802-612-211 | |||
| RFC-4801-724-212 | RFC-4801-736-212 | RFC-4802-606-212 | RFC-4802-612-212 | |||
| RFC-4801-724-213 | RFC-4801-736-213 | RFC-4802-606-213 | RFC-4802-612-213 | |||
| RFC-4801-724-221 | RFC-4801-736-221 | RFC-4802-606-221 | RFC-4802-612-221 | |||
| RFC-4801-724-222 | RFC-4801-736-222 | RFC-4802-606-222 | RFC-4802-612-222 | |||
| RFC-4801-724-223 | RFC-4801-736-223 | RFC-4802-606-223 | RFC-4802-612-223 | |||
| RFC-4802-618-111 | RFC-4802-624-111 | RFC-4802-636-111 | RFC-4802-706-111 | |||
| RFC-4802-618-112 | RFC-4802-624-112 | RFC-4802-636-112 | RFC-4802-706-112 | |||
| RFC-4802-618-113 | RFC-4802-624-113 | RFC-4802-636-113 | RFC-4802-706-113 | |||
| RFC-4802-618-121 | RFC-4802-624-121 | RFC-4802-636-121 | RFC-4802-706-121 | |||
| RFC-4802-618-122 | RFC-4802-624-122 | RFC-4802-636-122 | RFC-4802-706-122 | |||
| RFC-4802-618-123 | RFC-4802-624-123 | RFC-4802-636-123 | RFC-4802-706-123 | |||
| RFC-4802-618-211 | RFC-4802-624-211 | RFC-4802-636-211 | RFC-4802-706-211 | |||
| RFC-4802-618-212 | RFC-4802-624-212 | RFC-4802-636-212 | RFC-4802-706-212 | |||
| RFC-4802-618-213 | RFC-4802-624-213 | RFC-4802-636-213 | RFC-4802-706-213 | |||
| RFC-4802-618-221 | RFC-4802-624-221 | RFC-4802-636-221 | RFC-4802-706-221 | |||
| RFC-4802-618-222 | RFC-4802-624-222 | RFC-4802-636-222 | RFC-4802-706-222 | |||
| RFC-4802-618-223 | RFC-4802-624-223 | RFC-4802-636-223 | RFC-4802-706-223 | |||
| RFC-4802-712-111 | RFC-4802-718-111 | RFC-4802-724-111 | RFC-4802-736-111 | |||
| RFC-4802-712-112 | RFC-4802-718-112 | RFC-4802-724-112 | RFC-4802-736-112 | |||
| RFC-4802-712-113 | RFC-4802-718-113 | RFC-4802-724-113 | RFC-4802-736-113 | |||
| RFC-4802-712-121 | RFC-4802-718-121 | RFC-4802-724-121 | RFC-4802-736-121 | |||
| RFC-4802-712-122 | RFC-4802-718-122 | RFC-4802-724-122 | RFC-4802-736-122 | |||
| RFC-4802-712-123 | RFC-4802-718-123 | RFC-4802-724-123 | RFC-4802-736-123 | |||
| RFC-4802-712-211 | RFC-4802-718-211 | RFC-4802-724-211 | RFC-4802-736-211 | |||
| RFC-4802-712-212 | RFC-4802-718-212 | RFC-4802-724-212 | RFC-4802-736-212 | |||
| RFC-4802-712-213 | RFC-4802-718-213 | RFC-4802-724-213 | RFC-4802-736-213 | |||
| RFC-4802-712-221 | RFC-4802-718-221 | RFC-4802-724-221 | RFC-4802-736-221 | |||
| RFC-4802-712-222 | RFC-4802-718-222 | RFC-4802-724-222 | RFC-4802-736-222 | |||
| RFC-4802-712-223 | RFC-4802-718-223 | RFC-4802-724-223 | RFC-4802-736-223 | |||
