RSX-7900 - бесконтактный датчик для экстремальных условий
Рекомендуем
Описание

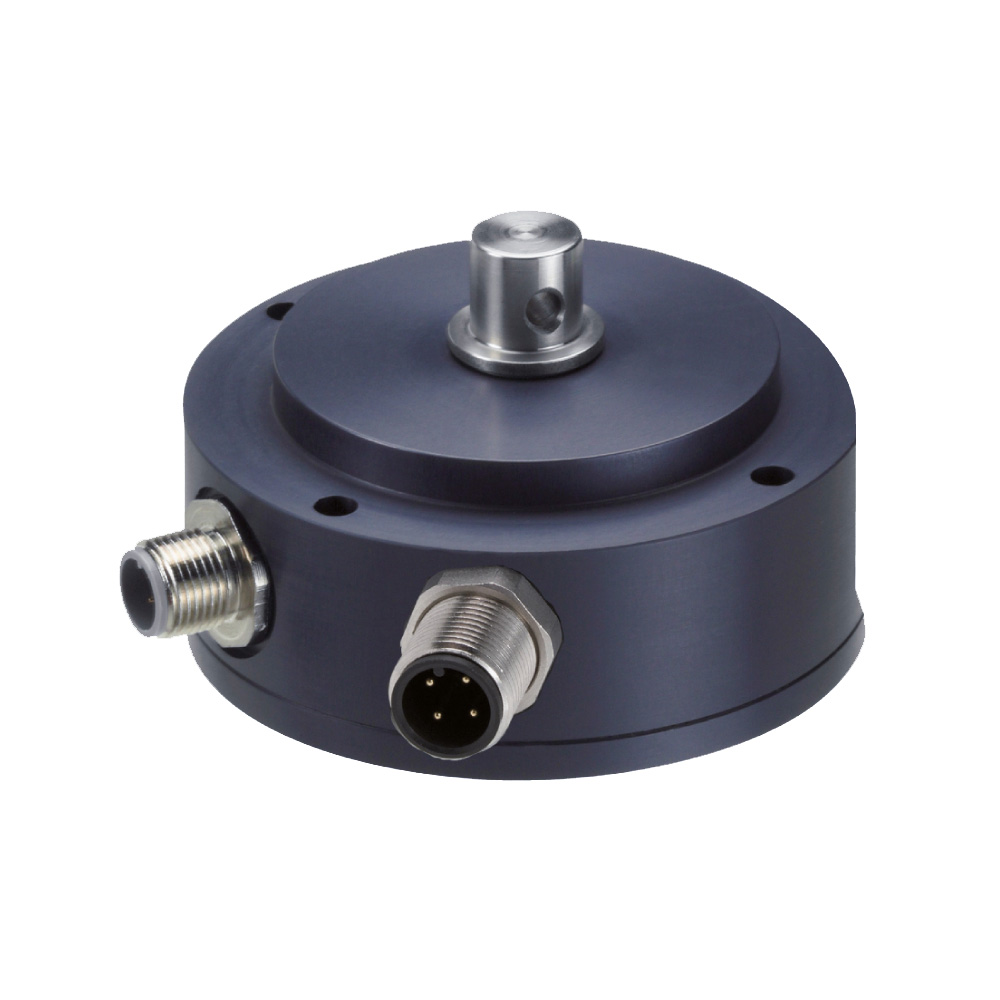

Датчик угла наклона RSX-7900 предназначен для использования в мобильных областях в экстремальных условиях окружающей среды. Подходит для работы в непрерывном режиме.
Прочный цельнометаллический корпус с двойным шарикоподшипниковым валом из нержавеющей стали и безупречным принципом уплотнения защищает датчик от различных воздействий окружающей среды.
Высокая точность и надежность измерения магнитного угла является еще одной особенностью (необходимой, например, в области обеспечения безопасности).
Прочная, но компактная конструкция позволяет осуществлять непосредственный монтаж датчика без дополнительных защитных мер. Разнообразие версий вала позволяет направлять его через рычаг или другие приводные элементы.
| Конструктивные особенности: | ||
| Очень прочная конструкция для экстремальных условий эксплуатации | ||
| Высокая нагрузка на вал 300 Н | ||
| Бесконтактный магнитный датчик положения | ||
| Измерение углов до 360° в одноканальной и многоканальной версиях | ||
| Повышенная защита от коррозии устойчивость к воздействию солей, благодаря анодированному алюминиевому корпусу и валу из нержавеющей стали | ||
| Отличная линейность | ||
| Высокое разрешение до 12 бит | ||
| Неограниченное механическое вращение | ||
| Абсолютно непроницаем для брызг воды | ||
| Высокая термостойкость | ||
| Длительный срок службы > 100 миллионов движений, даже в местах с высокой вибрацией | ||
| Соответствует самым высоким требованиям по электромагнитной совместимости, таким как импульсы ISO и поля помех в соответствии с ISO 11452 и директивой ECE | ||
| Подходит для использования в областях, связанных с безопасностью в соответствии с ISO 13849 | ||
| Области применения: | ||
| Измерение положения в системах рулевого управления | Поворотные крепления транспортных средств | |
| Транспортные системы с несколькими управляемыми осями | Строительная и сельскохозяйственная техника | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность |
измерение < 90°: ±2 %FS, измерение ≥ 90°: ±1 %FS |
| Удар (IEC 60068-2-27) | 50 (6 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 60°, 120°, 180°, 240°, 300°, 360° |
| Диапазон рабочих температур | -40 ... +85 °С |
| Ресурс | > 100 миллионов движений |
| Класс защиты | IP67 / IP6K9K |
Коды заказа
RSX-7900 RSX-7911 RSX-7913 RSX-7941 RSX-7943
Техническая документация
RSX7900_US_e
2.9 Мб

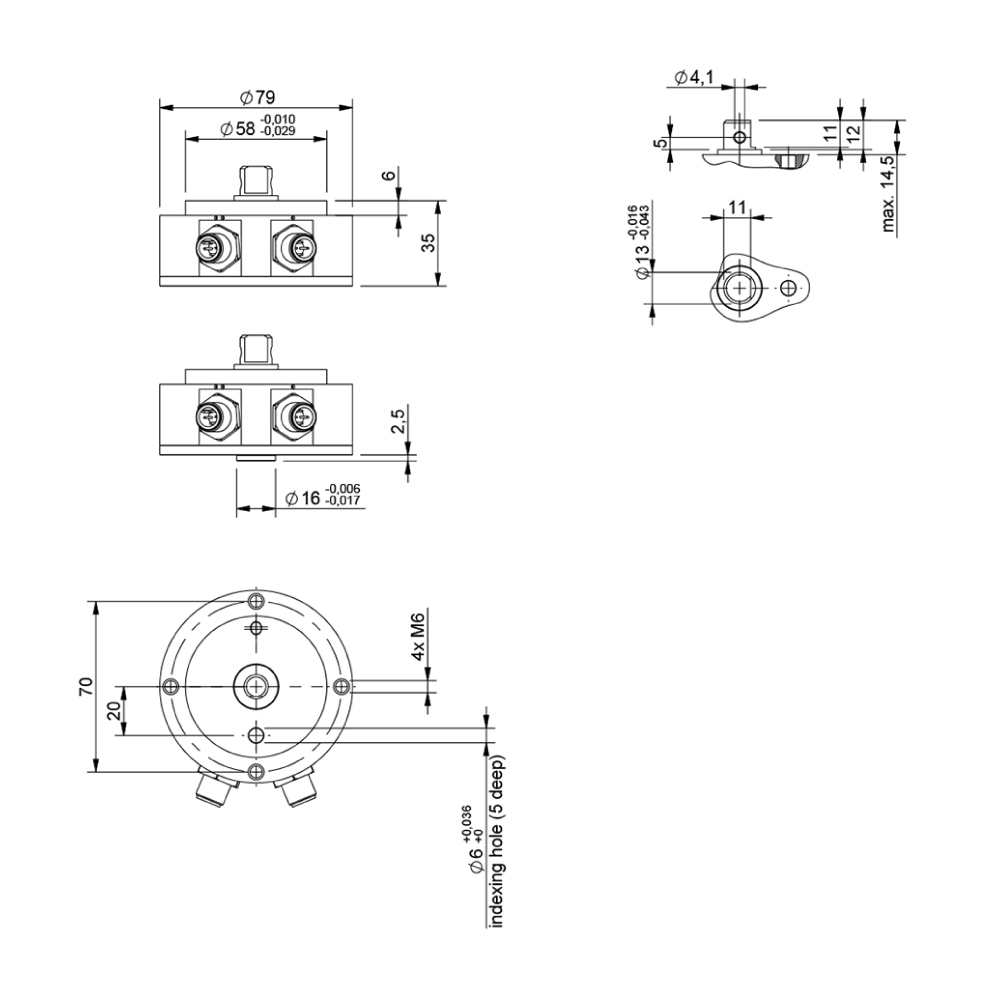

RSX-7900_Drawing
