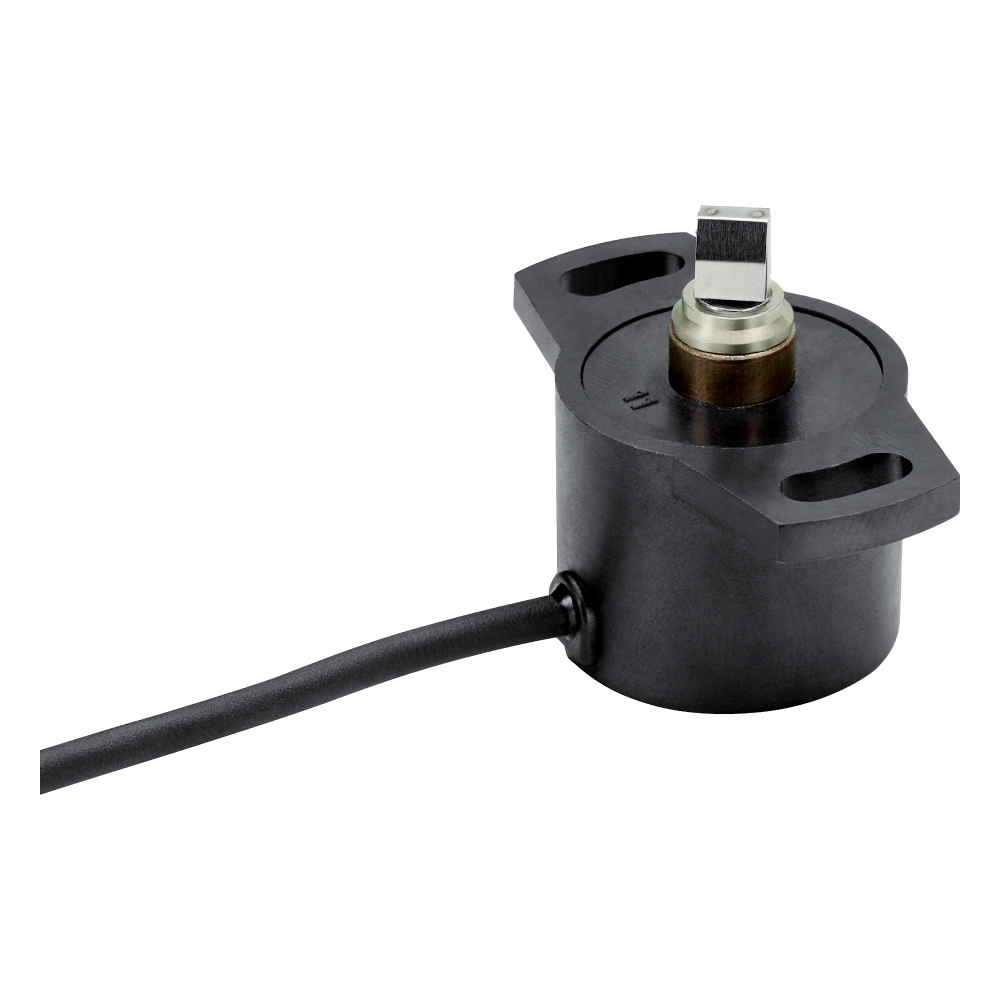

RSC2800 - датчик угла поворота с высоким классом защиты
Описание
В датчике RSC-2800 используется бесконтактная магнитная измерительная технология для определения измеряемого угла. В отличие от обычных датчиков Холла, ориентация магнитного поля измеряется. Информация о положении, соответствующая угловому положению, передается через множество аналоговых и цифровых интерфейсов.
Корпус изготовлен из специального высококачественного термостойкого пластика. Удлиненные пазы обеспечивают простоту монтажа и простоту механической регулировки. Доступны три варианта вала, включая нажимную муфту, обеспечивающую быструю и простую установку.
| Конструктивные особенности: | ||
| Бесконтактная магнитная технология | Минимальный гистерезис | |
| Разрешение до 14 бит | Линейность до ≤ ±0,5% | |
| Простой монтаж | Доступно с нажимной муфтой или маркированным валом | |
| Области применения: | ||
| Производственные станки | Автоматизация | |
| Медицинская техника | Мобильная техника | |
| Строительные машины | Сельскохозяйственные машины | |
Характеристики
| Метод измерения | магнитострикционный |
| Материал корпуса | высококачественный термостойкий пластик |
| Интерфейс | аналоговый / инкрементный / SPI / SSI |
| Линейность | ≤ ±0,5% |
| Удар (IEC 60068-2-27) | 50 (6 мс) |
| Вибрация (IEC 60068-2-6) | 5...2000 Гц, Amax = 0,75мм, amax = 20г |
| Диапазон измерения |
от 0 до 30° от 0 до 360° с шагом 10° |
| Диапазон рабочих температур |
-40...+85 °С -25...+85 °С с разъемом М12 |
| Ресурс | >50x106 |
| Класс защиты | IP54 / IP65 / IP67 |
Коды заказа
| RSC-2801 | RSC-2802 | RSC-2862 | RSC-2841 | |||
| RSC-2831 | RSC-2832 | RSC-2821 | RSC-2871 | |||
| RSC-2861 |
