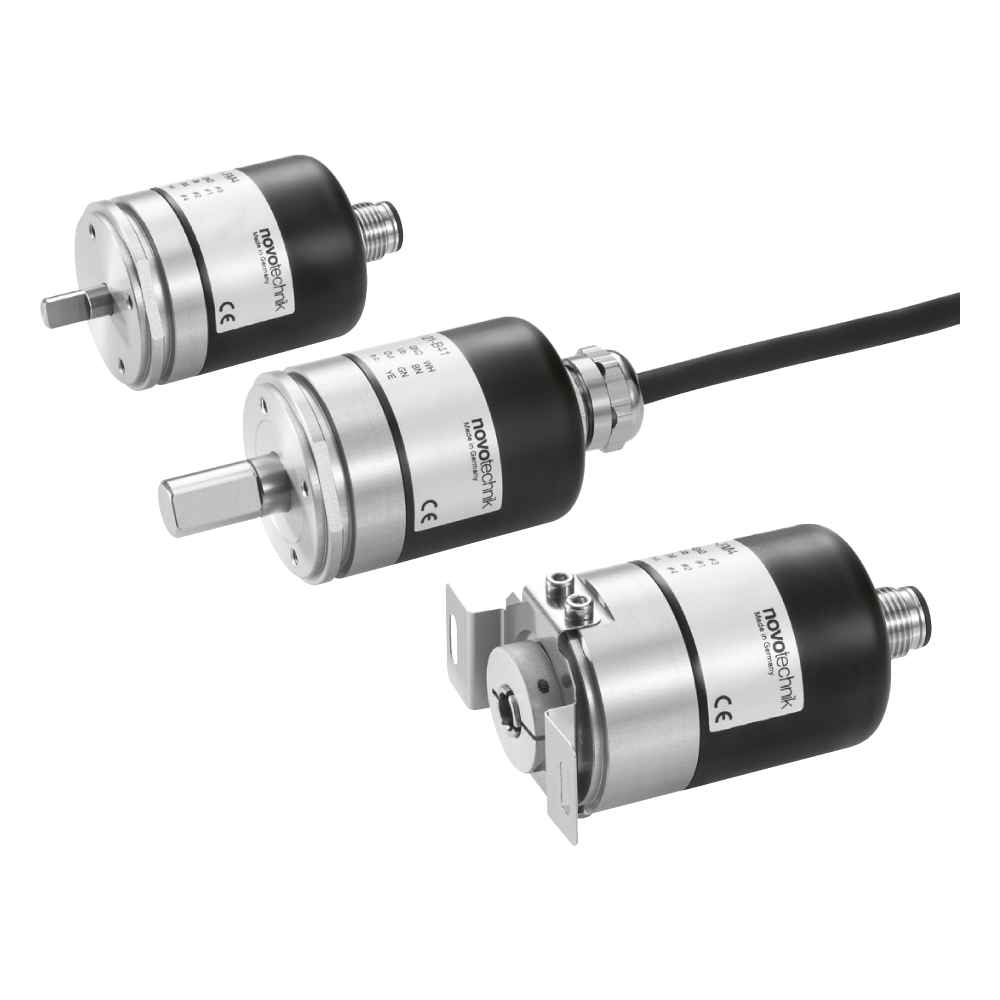

RSB-3600 / RMB-3600 - бесконтактный поворотный датчик
Описание
Бесконтактный поворотный датчик очень прочной конструкции, включающей двойную подшипниковую систему в компактном цельнометаллическом корпусе диаметром 36 мм.
RMB-3600 основан на технологии Холла. Многооборотная система True-Power-On дополнительно использует технологию GMR (гигантское магнитосопротивление ) для измерений до 16 оборотов. Запатентованная энергонезависимая технология не требует привода или батарей.
Усиленная версия с защитой от проникновения IP6K9K хорошо подходит для экстремальных условий окружающей среды, включая высокие нагрузки на подшипники.
| Конструктивные особенности: | ||
| Бесконтактный; технология Холла | Диапазон измерения до 5760° | |
| Однооборотные и многооборотные | Система True-Power-On | |
| Цельный или полый вал | Разрешение 12 бит (однооборотное) или до 18 бит (многооборотное) | |
| Абсолютная линейность до ±0,03% | Одноканальные и многоканальные версии (многооборотное) | |
| Области применения: | ||
| Промышленные станки | Медицинская техника | |
| Мобильная техника | Морские технологии | |
Характеристики
| Метод измерения | эффект Холла |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый / ратиометрический |
| Линейность | ±0,03% |
| Удар (IEC 60068-2-27) | 50 (6 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения |
RSB 0...30°; 0...360°, шаг 10° RMB 0...720°; 0...5760°, шаг 360° |
| Диапазон рабочих температур |
-30 ... +85 °С (разъем) -40 ... +85 °С (кабель) |
| Диапазон рабочей влажности, % отн. влажн. | 0...98 (без конденсации) |
| Ресурс | >100 миллионов движений |
| Класс защиты | IP65 / IP67 / IP6K9K |
Коды заказа
| RSB-3601-002 | RSB-3601-212 | RSB-3601-624 | RSB-3601-736 | |||
| RSB-3601-003 | RSB-3601-214 | RSB-3601-636 | RSB-3601-803 | |||
| RSB-3601-006 | RSB-3601-216 | RSB-3601-703 | RSB-3601-806 | |||
| RSB-3601-010 | RSB-3601-603 | RSB-3601-706 | RSB-3601-812 | |||
| RSB-3601-016 | RSB-3601-606 | RSB-3601-712 | RSB-3601-818 | |||
| RSB-3601-209 | RSB-3601-612 | RSB-3601-718 | RSB-3601-824 | |||
| RSB-3601-210 | RSB-3601-618 | RSB-3601-724 | RSB-3601-836 | |||
| RSB-3601-211 | ||||||
| RSB-3607-002 | RSB-3607-212 | RSB-3607-624 | RSB-3607-736 | |||
| RSB-3607-003 | RSB-3607-214 | RSB-3607-636 | RSB-3607-803 | |||
| RSB-3607-006 | RSB-3607-216 | RSB-3607-703 | RSB-3607-806 | |||
| RSB-3607-010 | RSB-3607-603 | RSB-3607-706 | RSB-3607-812 | |||
| RSB-3607-016 | RSB-3607-606 | RSB-3607-712 | RSB-3607-818 | |||
| RSB-3607-209 | RSB-3607-612 | RSB-3607-718 | RSB-3607-824 | |||
| RSB-3607-210 | RSB-3607-618 | RSB-3607-724 | RSB-3607-836 | |||
| RSB-3607-211 | ||||||
| RSB-3624-002 | RSB-3624-212 | RSB-3624-624 | RSB-3624-736 | |||
| RSB-3624-003 | RSB-3624-214 | RSB-3624-636 | RSB-3624-803 | |||
| RSB-3624-006 | RSB-3624-216 | RSB-3624-703 | RSB-3624-806 | |||
| RSB-3624-010 | RSB-3624-603 | RSB-3624-706 | RSB-3624-812 | |||
| RSB-3624-016 | RSB-3624-606 | RSB-3624-712 | RSB-3624-818 | |||
| RSB-3624-209 | RSB-3624-612 | RSB-3624-718 | RSB-3624-824 | |||
| RSB-3624-210 | RSB-3624-618 | RSB-3624-724 | RSB-3624-836 | |||
| RSB-3624-211 | ||||||
Техническая документация
RSB_RMB_3600_US_e
1.5 Мб

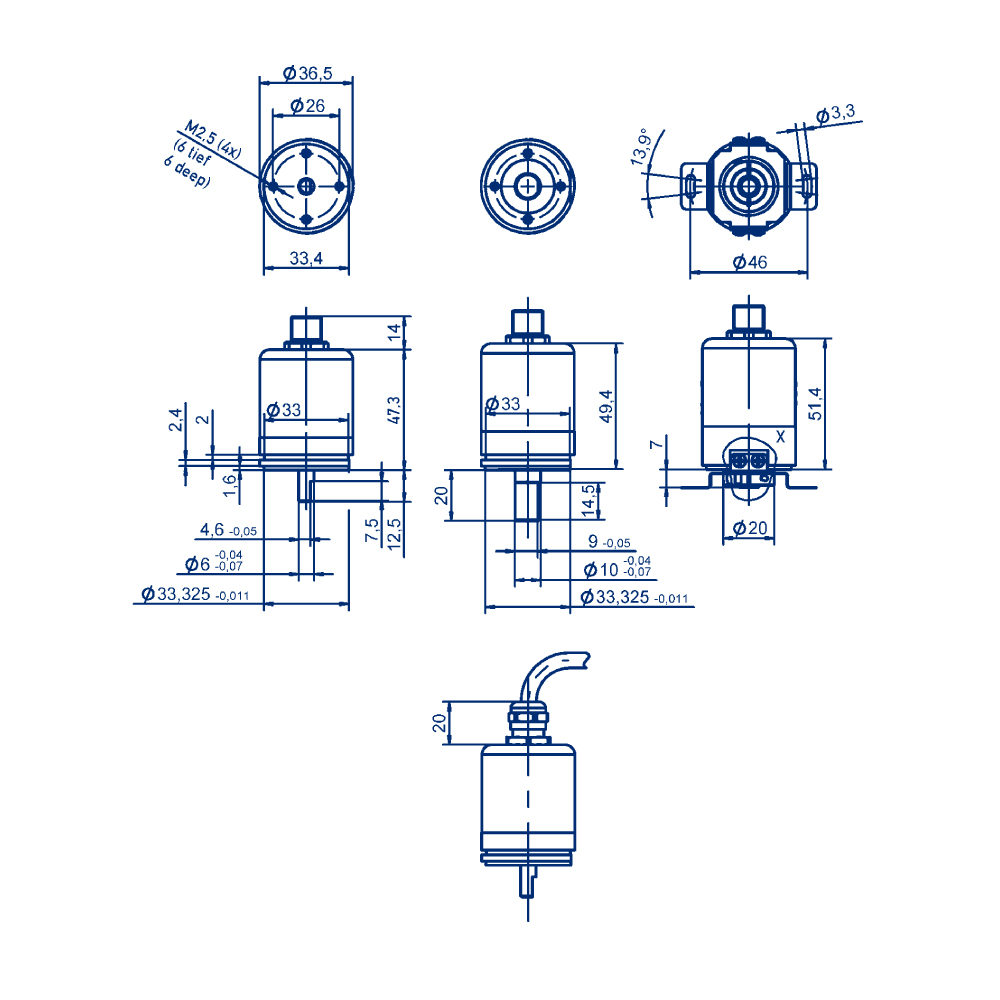

RSB_RMB-3600_Drawing
