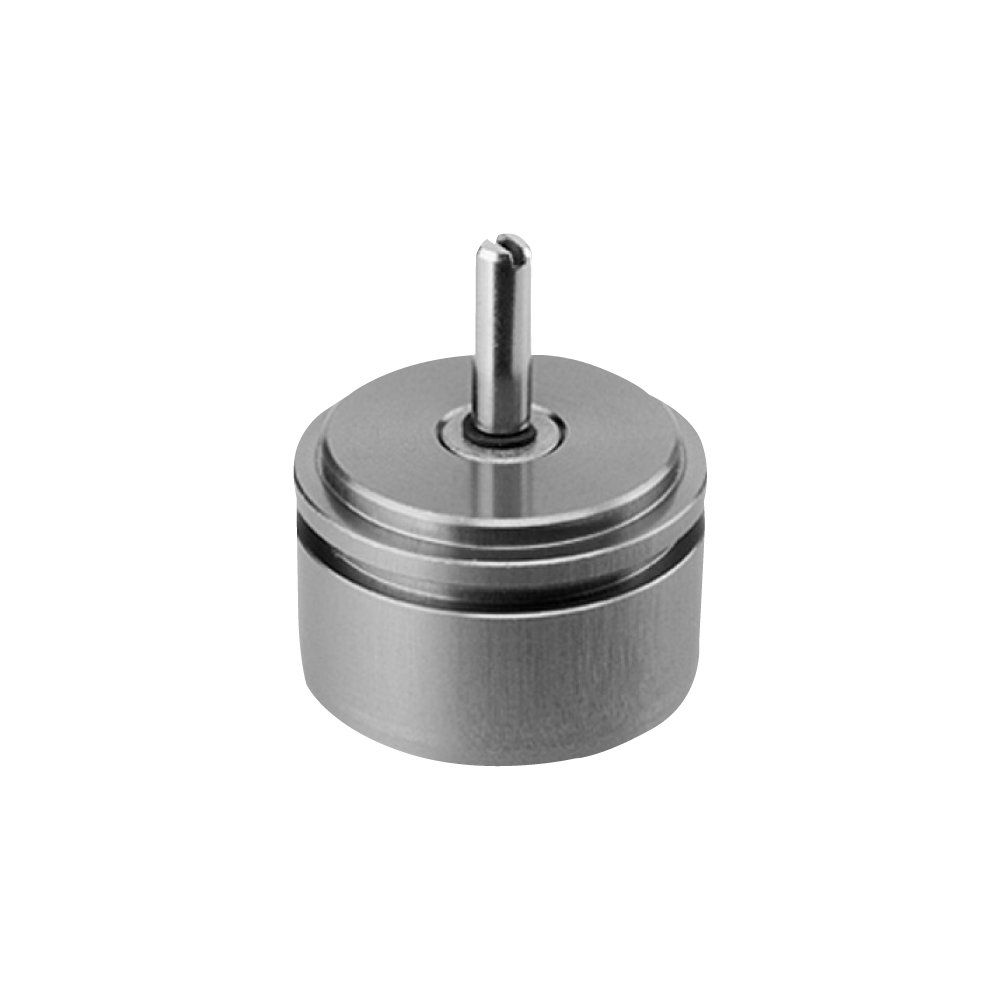

PL310 - малогабаритный высокоточный потенциометр
Описание
Точный потенциометр с проводящим пластиковым резистивным элементом для управляющей электроники и измерительных целей.

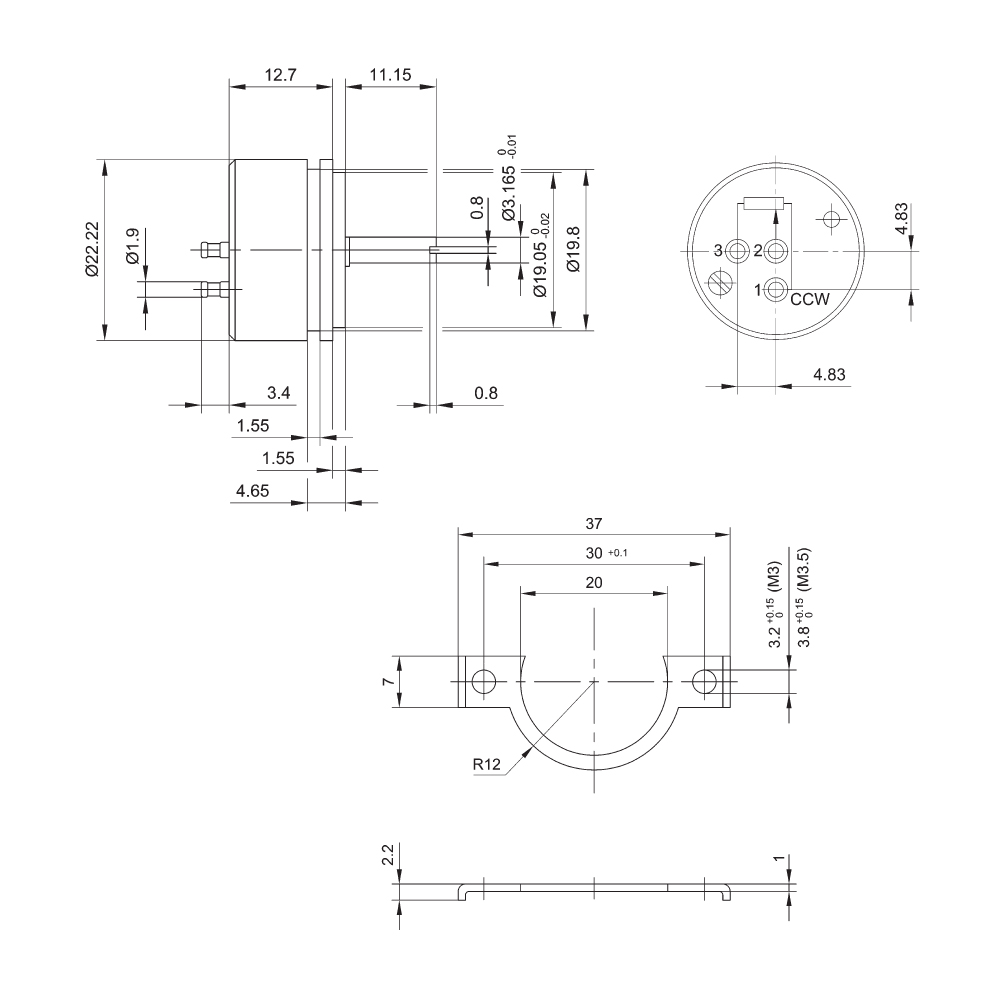

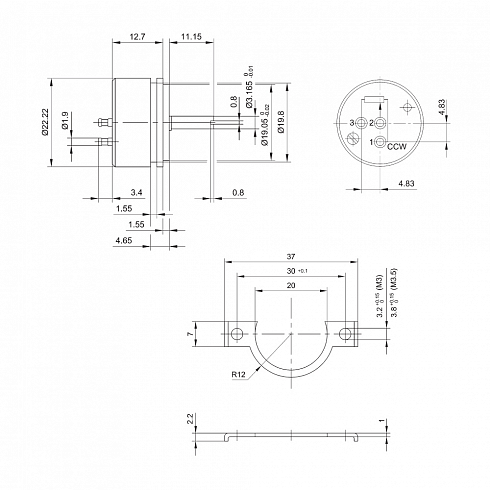

Серия PL310 обеспечивает высокую точность в небольшом, 22.22 мм, “сервомонтажном” корпусе для использования в сервосистемах и измерительных системах.
Тщательный подбор материалов и высококачественных компонентов обеспечивают постоянное измерение на протяжении всего срока службы датчика.
Различные модификации с другими угловыми диапазонами, линейностями и размерами вала доступны по запросу.
| Конструктивные особенности: | ||
| Очень маленькие размеры | Превосходная линейность, до ±0,25% | |
| Очень высокое разрешение: > 0,015° | Длительный срок службы: до 100 x 106 движений | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | до ±0,25% |
| Удар (IEC 60068-2-27) | 50г (7 мс) / 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 10 (30...2000 Гц, Amax = 0,75 мм) / 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 360° |
| Диапазон рабочих температур | -25...+85 °С |
| Ресурс | 10x106 / 100x106 |
| Класс защиты | IP50 |
