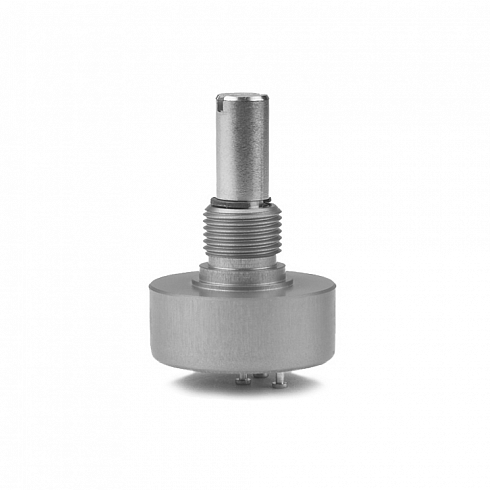

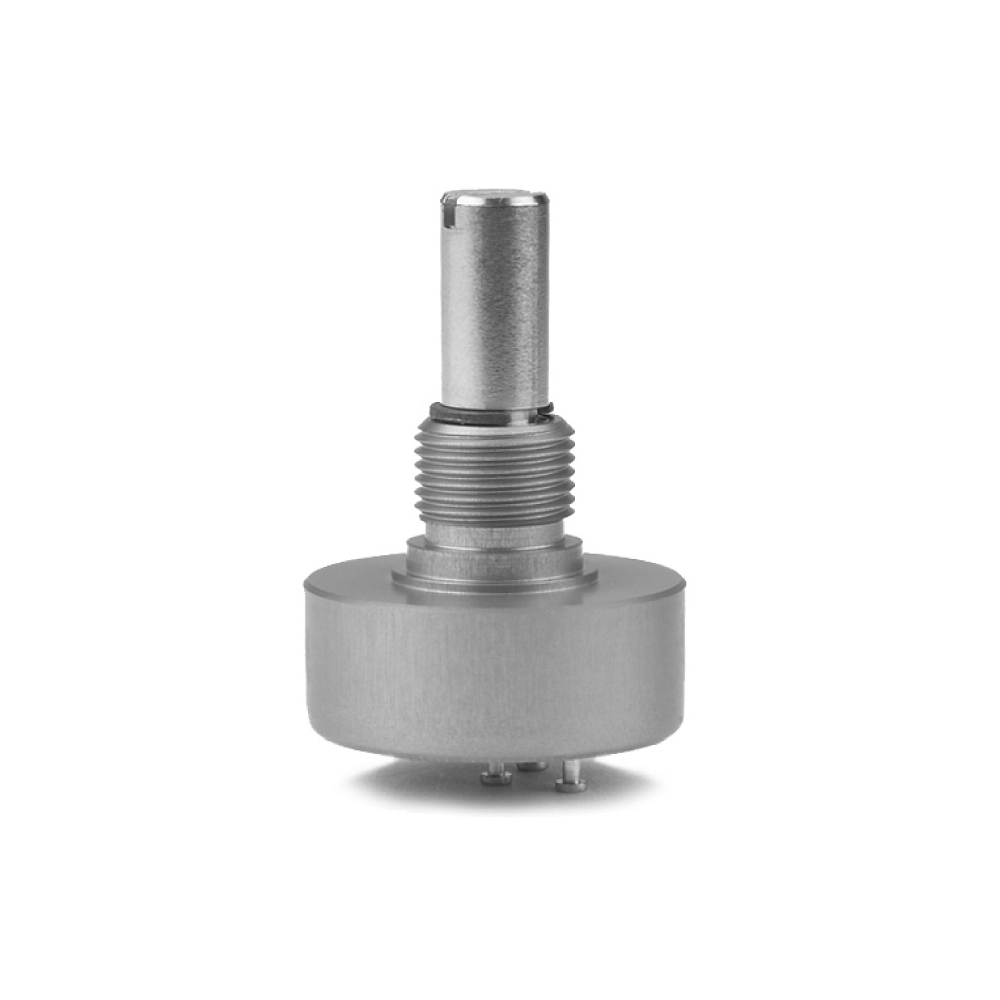

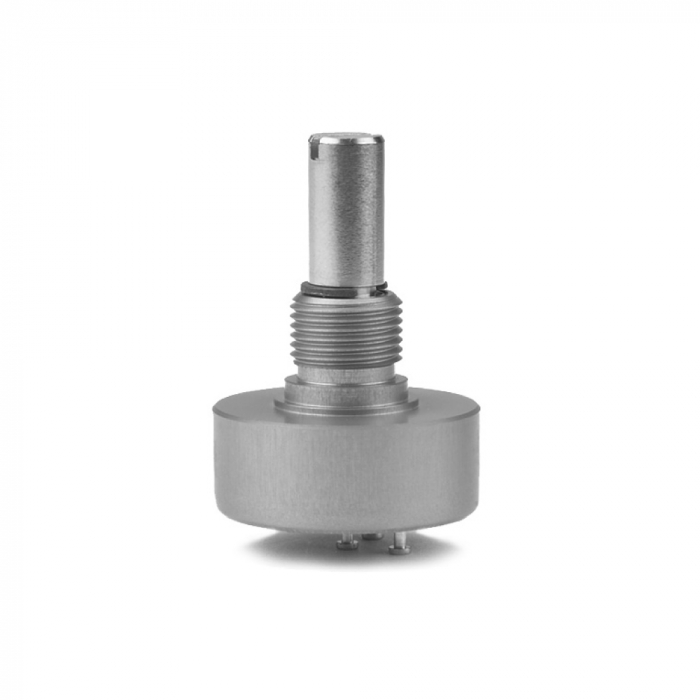

PL300 - стандартный потенциометрический датчик угла поворота
Описание

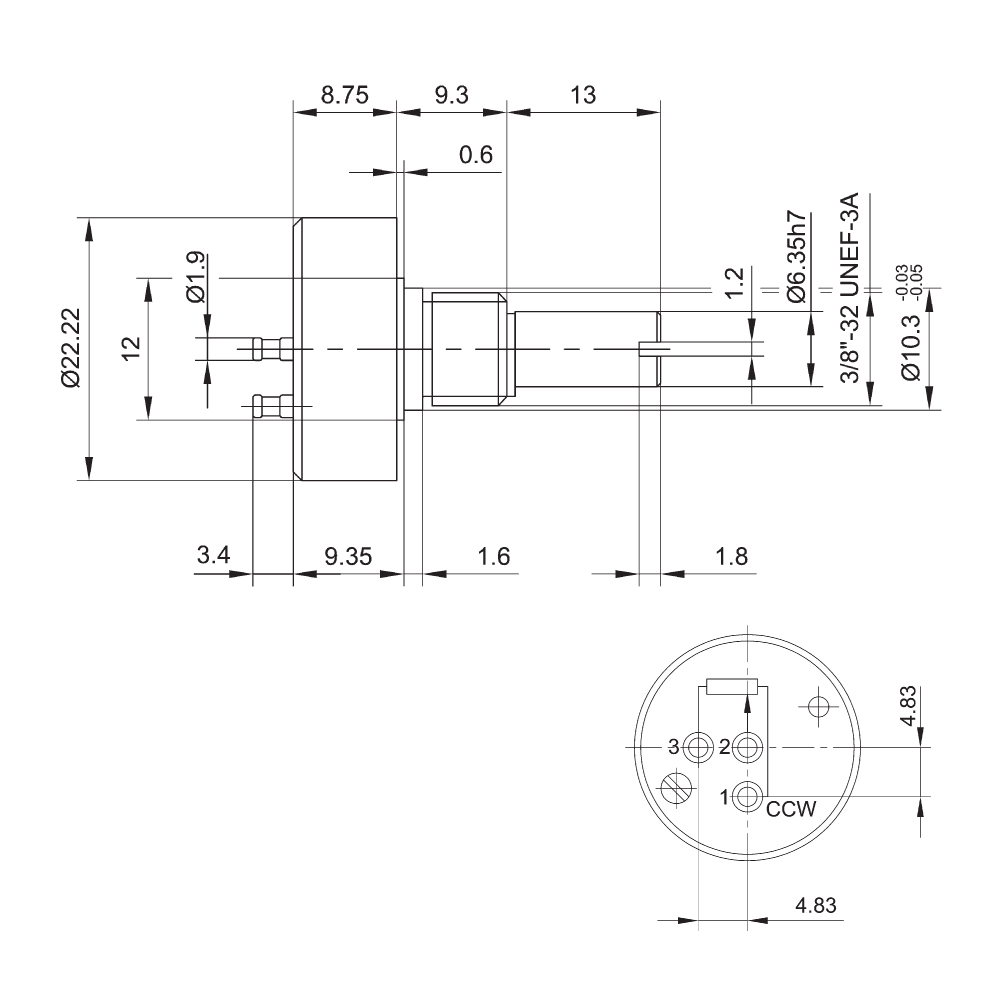

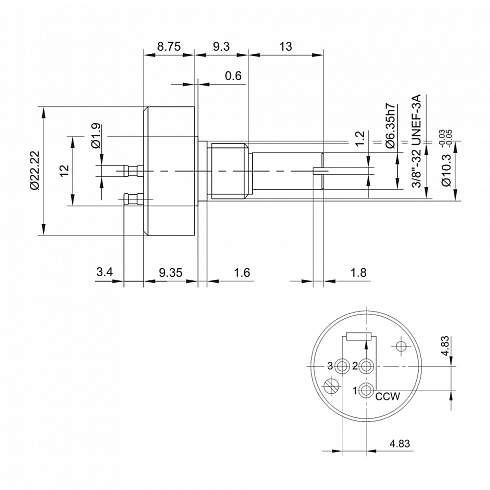

С диаметром 22,22 мм (в корпусе крепления втулки) поворотный датчик PL300 обеспечивает высокую точность. Предназначен для использования в сервосистемах и измерительных применений.
Тщательный подбор материалов и высококачественных комплектующих обеспечивает постоянное измерение на протяжении всего срока службы датчика. Специальные конструкции с другими угловыми диапазонами и размерами вала доступны по запросу.
| Конструктивные особенности: | ||
| Очень маленькие размеры | Индивидуальная вариабельность | |
| Очень высокое разрешение: лучше, чем 0,1° | Отличная линейность | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ±1% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 10 (30...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 340° ±3° |
| Диапазон рабочих температур | -25...+85 °С |
| Ресурс | 106 |
| Класс защиты | IP50 |
Техническая документация
PL300
94.1 Кб
