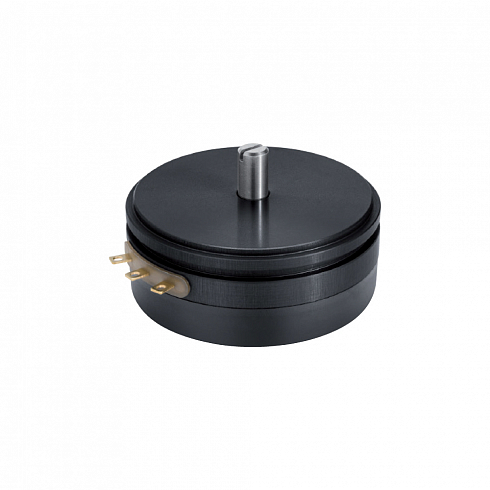

P6500 - поворотный потенциометр
Описание
Р6500 высокоточный потенциометр для измерения, управления и приборного оснащения. Размер промышленного стандарта, обеспечивает превосходную производительность при разумной стоимости

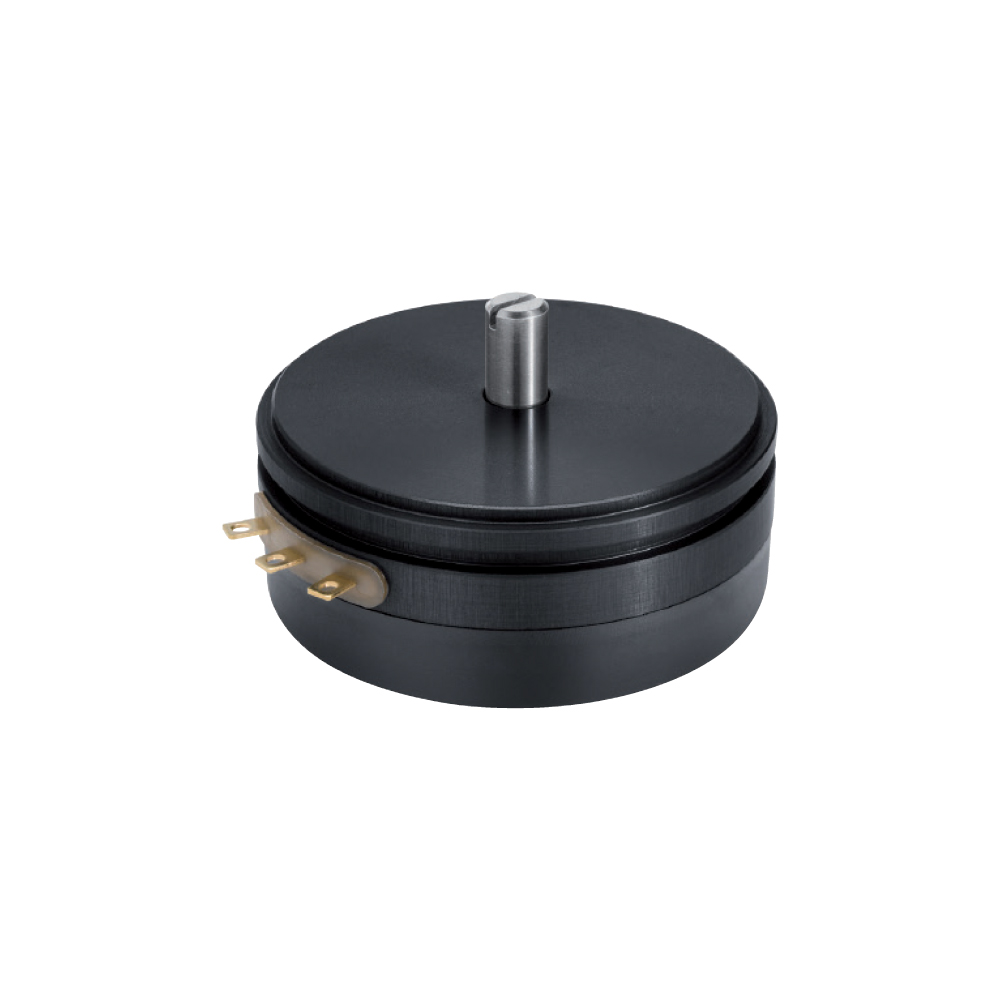

Представляет собой металлический корпус сервопривода 13-го размера, шарикоподшипники, проводящий резистивный элемент и эластомерно-демпфированные контактные щетки. Доступны специальные версии с различными угловыми диапазонами и размерами вала.
| Конструктивные особенности: | ||
| Превосходная точность: линейность ±0.075%, воспроизводимость ±0.02% | Очень высокое разрешение: >0,008° | |
| Исключительно долгий срок службы-до 100 миллионов ходов | Рабочая скорость до 10 000 об / мин | |
| Допускается непрерывное вращение | Герметичный до IP40 | |
Характеристики
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ±0.075% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 355° |
| Диапазон рабочих температур | -40...+100 °С |
| Ресурс | >100x106 |
| Класс защиты | IP40 |
Коды заказа
| P-6501-A102 | P-6501-A502 | P-6501-G252 | ||
| P-6501-A202 | P-6501-S0049 | P-6501-R252 |
