P4500 - поворотный потенциометрический датчик
Описание

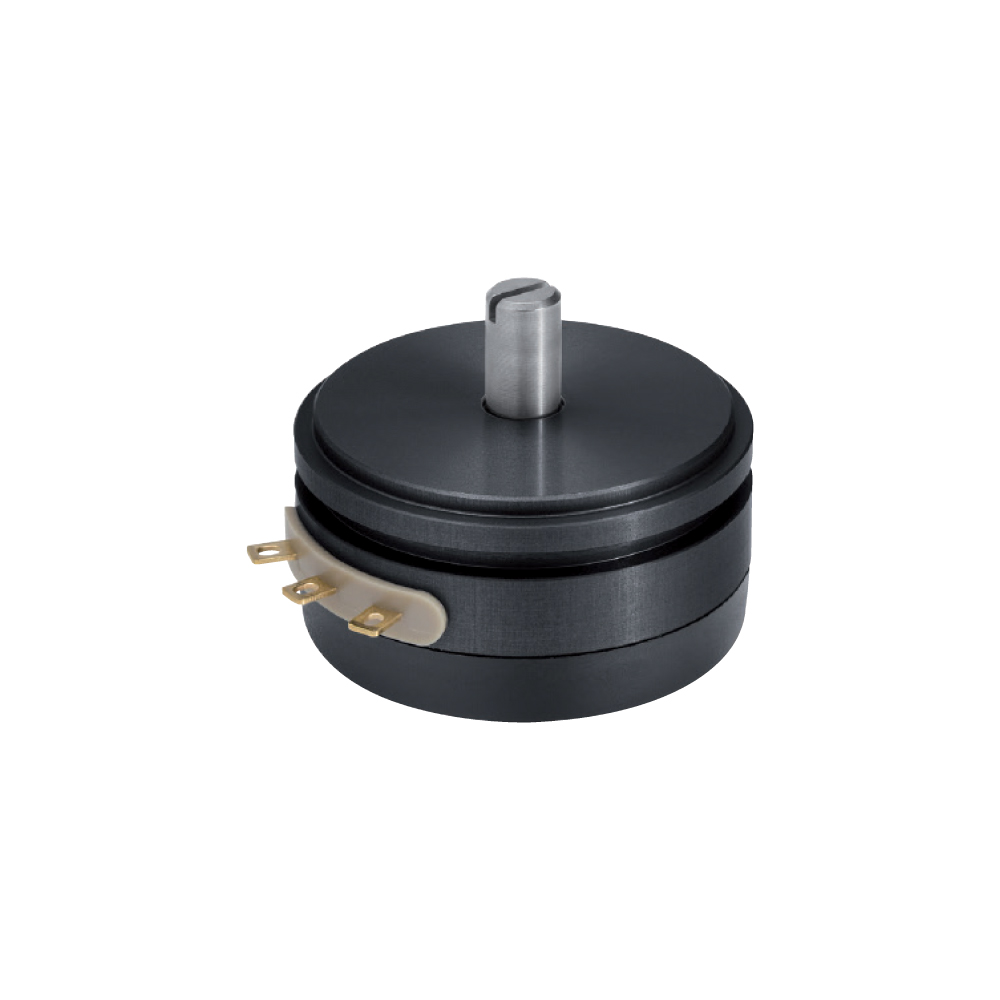

Р4500 высокоточный потенциометр для измерения, управления и приборного оснащения. Размер промышленного стандарта, обеспечивает превосходную производительность при разумной стоимости

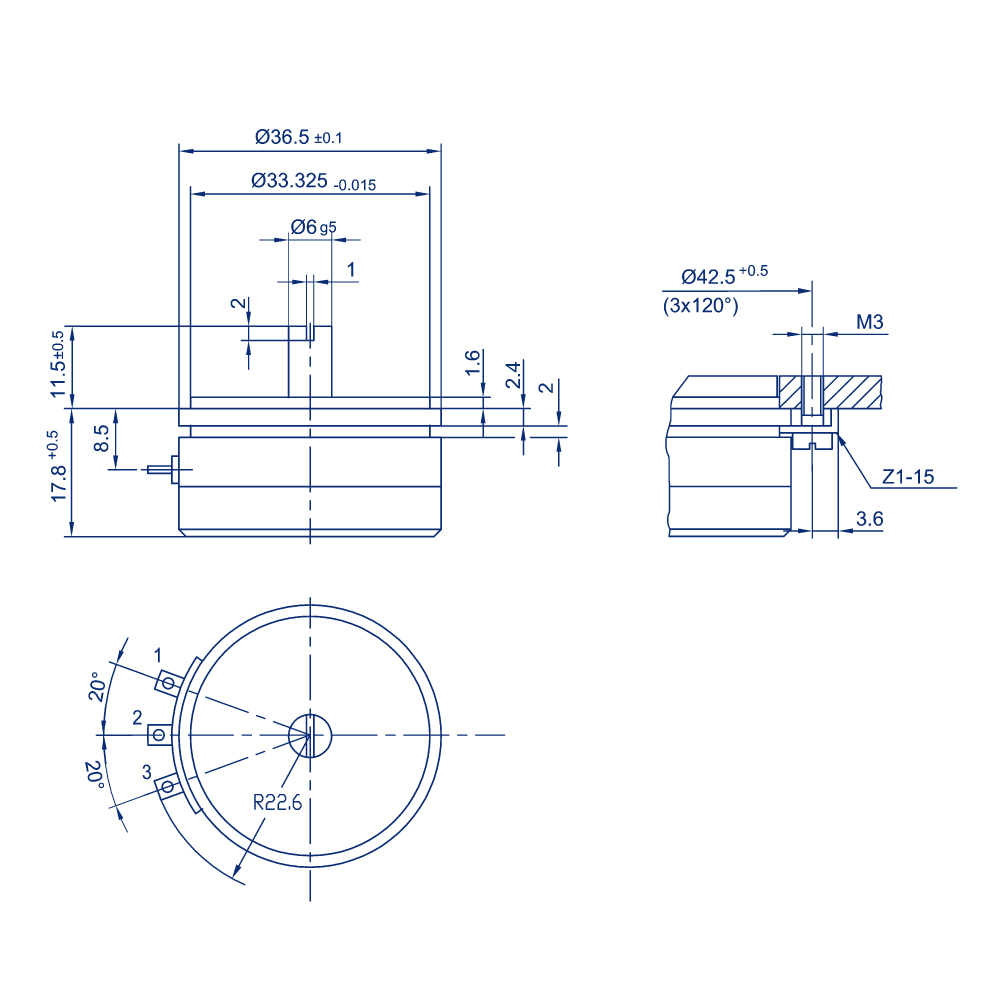

Представляет собой металлический корпус сервопривода 13-го размера, шарикоподшипники, проводящий резистивный элемент и эластомерно-демпфированные контактные щетки. Доступны специальные версии с различными угловыми диапазонами и размерами вала.
Конструктивные особенности: | ||
Превосходная точность: линейность ±0.075%, воспроизводимость ±0.02% | Очень высокое разрешение: >0,008° | |
Исключительно долгий срок службы-до 100 миллионов ходов | Рабочая скорость до 10 000 об / мин | |
Допускается непрерывное вращение | Герметичный до IP40 |
Характеристики
Метод измерения | потенциометрический |
Материал корпуса | анодированный алюминий |
Интерфейс | аналоговый |
Линейность | ±0.075% |
Удар (IEC 60068-2-27) | 50г (10 мс) |
Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
Диапазон измерения | 0…345°, 0…350° |
Диапазон рабочих температур | -40...+100 °С |
Ресурс | >100x106 |
Класс защиты | IP40 |
Коды заказа
P-4501-A102
P-4501-A202
P-4501-A502
P-4501-A202
P-4501-A502
