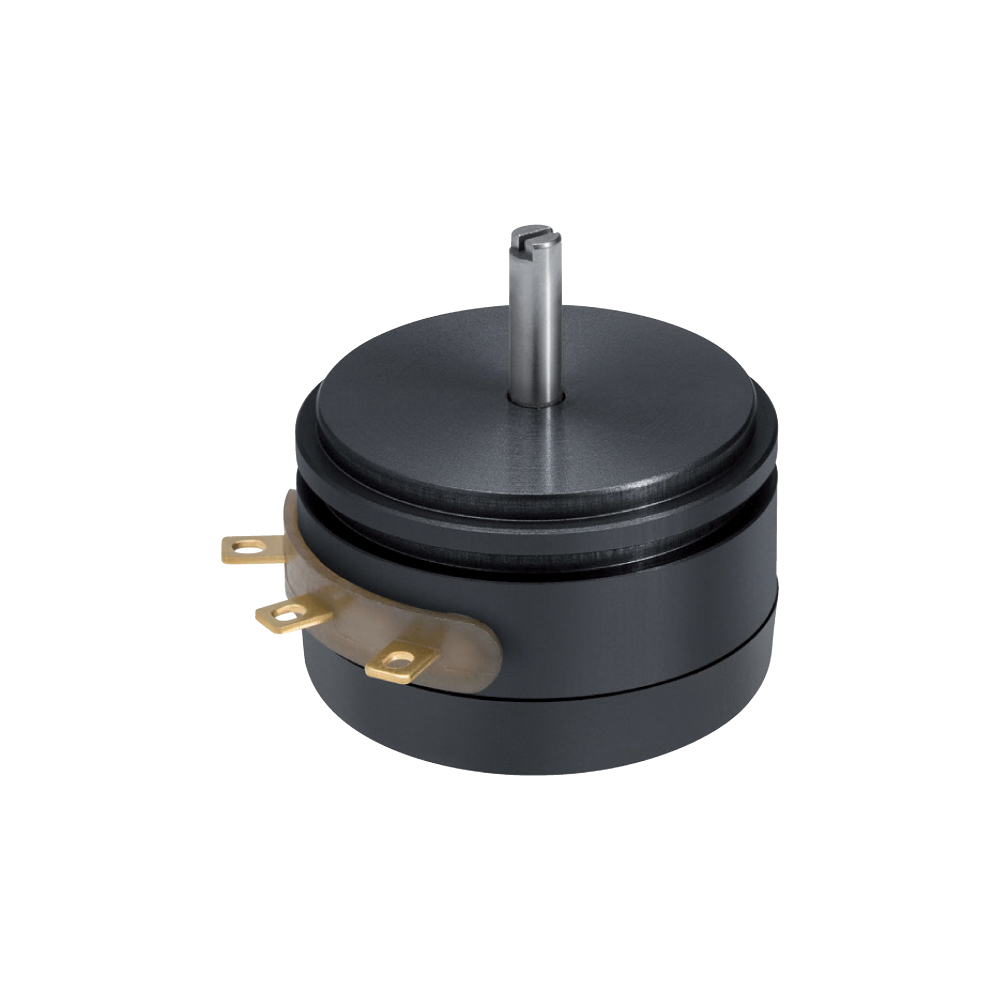

P2500 - высокоточный потенциометрический датчик
Описание
Датчик P2500 - это высокоточный потенциометр для измерения, управления и приборного оснащения.
Представляет собой металлический корпус сервопривода 11-го размера, шарикоподшипники, проводящий резистивный элемент и эластомерно-демпфированные контактные щетки.
| Конструктивные особенности: | ||
| Превосходная точность: линейность ±0,2%, воспроизводимость ±0,03 % | Очень высокое разрешение: более чем 0,01° | |
| Исключительно долгий срок службы: до 100 миллионов ходов | Рабочая скорость до 10 000 об / мин | |
| Допускается непрерывное вращение | Герметичный: до IP40 | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ±0,2% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 0…345°, 0…350° |
| Диапазон рабочих температур | -40...+100 °С |
| Ресурс | 100x106 |
| Класс защиты | IP40 |
Коды заказа
| P-2501-A102 | P-2501-120-285-001 | P-2501-120-385-001 | ||
| P-2501-A202 | P-2501-240-286-001 | P-2501-240-386-001 | ||
| P-2501-A502 | P-2501-345-253-001 | P-2501-345-353-001 |
Техническая документация
P2500
168.4 Кб
P-2500_Standard_02
226.2 Кб
P2500_MultipleSection_003263
230.8 Кб
P2500_MultipleSection_003266
221.2 Кб
DXF
P2501_mit_Segment.dxf
19.5 Кб
EXE
P2501.exe
7.1 Мб
IGES
P2501.igs
65.7 Кб
STEP
P2501.step
46.2 Кб
