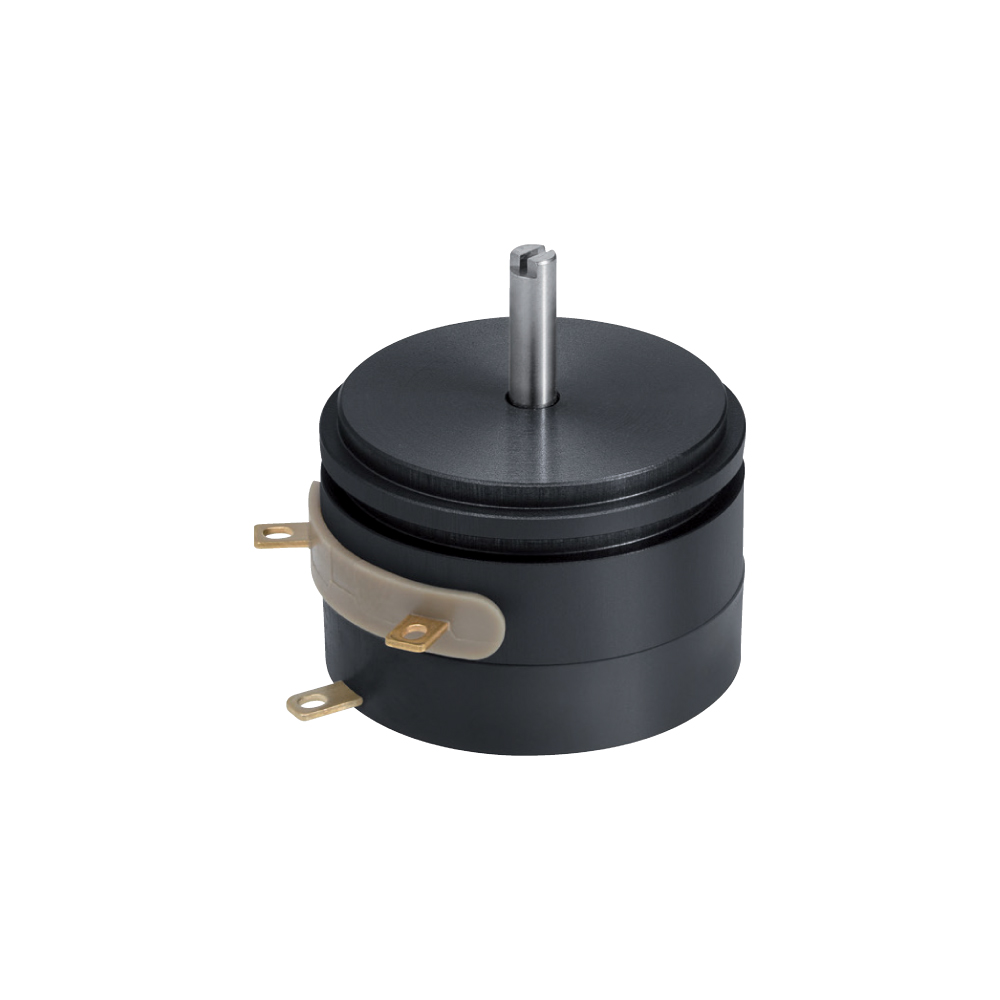

P2200 - поворотный датчик с низким крутящим моментом
Описание
Датчик угла поворота P2200 имеет исключительно низкий рабочий крутящий момент, соответственно, он подходит для той области применения, где измеряемая система может зависеть от требований к крутящему моменту.
Представляет собой высокоточный проводящий пластиковый потенциометр с сервоприводом 11-го размера в корпусе с подшипником из нержавеющей стали.
Стандартная версия P2201 A502 имеет номинальное сопротивление 5 кОм.
| Конструктивные особенности: | ||
| Чрезвычайно низкий крутящий момент: 0,003 Нсм | Исключительно долгий срок службы: до 100 миллионов движений | |
| Отличная линейность: ±0,1% | Отличная воспроизводимость: 0,01° | |
| Единый интегрированный главный подшипник | Вал с прорезью для отвертки и маркировкой | |
| Неограниченное непрерывное вращение | Герметичность до IP50 | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ±0,1% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 360° |
| Диапазон рабочих температур | -40...+100 °С |
| Ресурс | 100x106 |
| Класс защиты | IP50 |
Коды заказа
P-2201-A502
Техническая документация
P2201
171.8 Кб

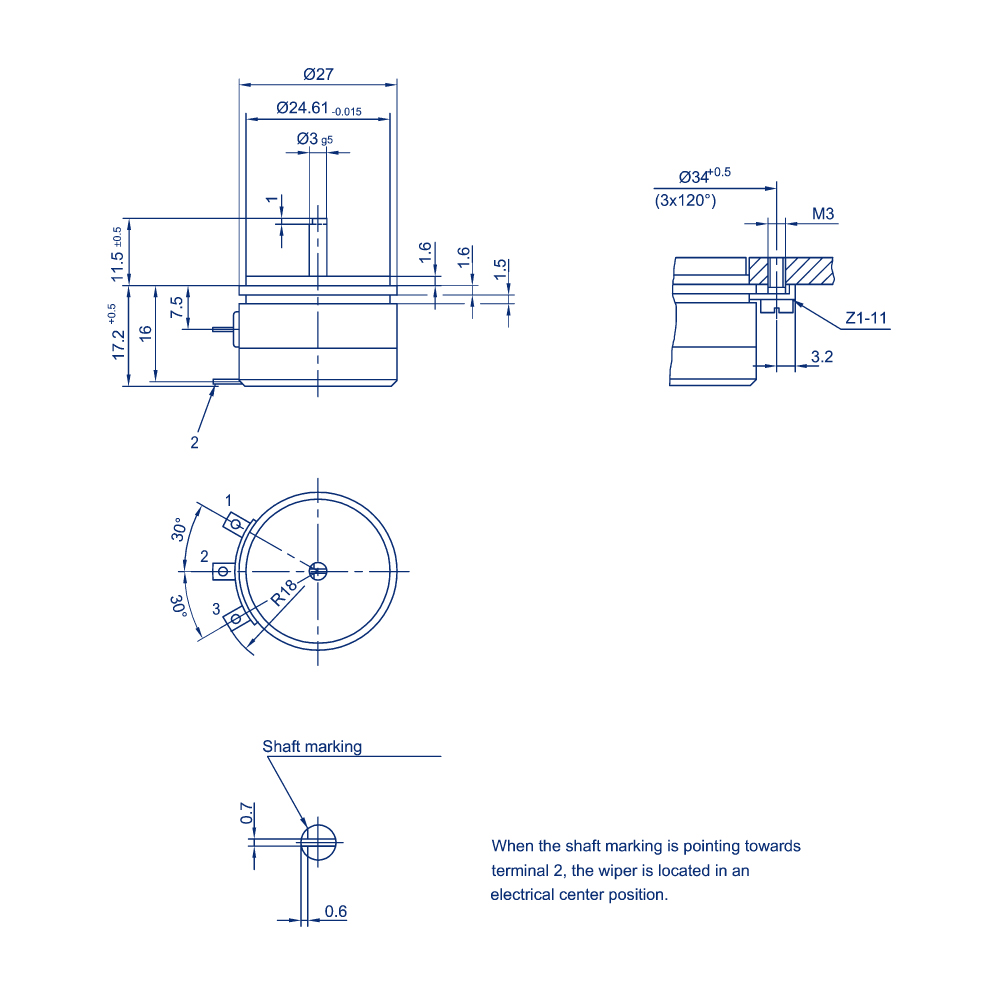

P-2200_Drawing
137.6 Кб
EXE
P2201.exe
7 Мб
IGES
P2201.igs
67.3 Кб
STEP
P2201.step
46.1 Кб
