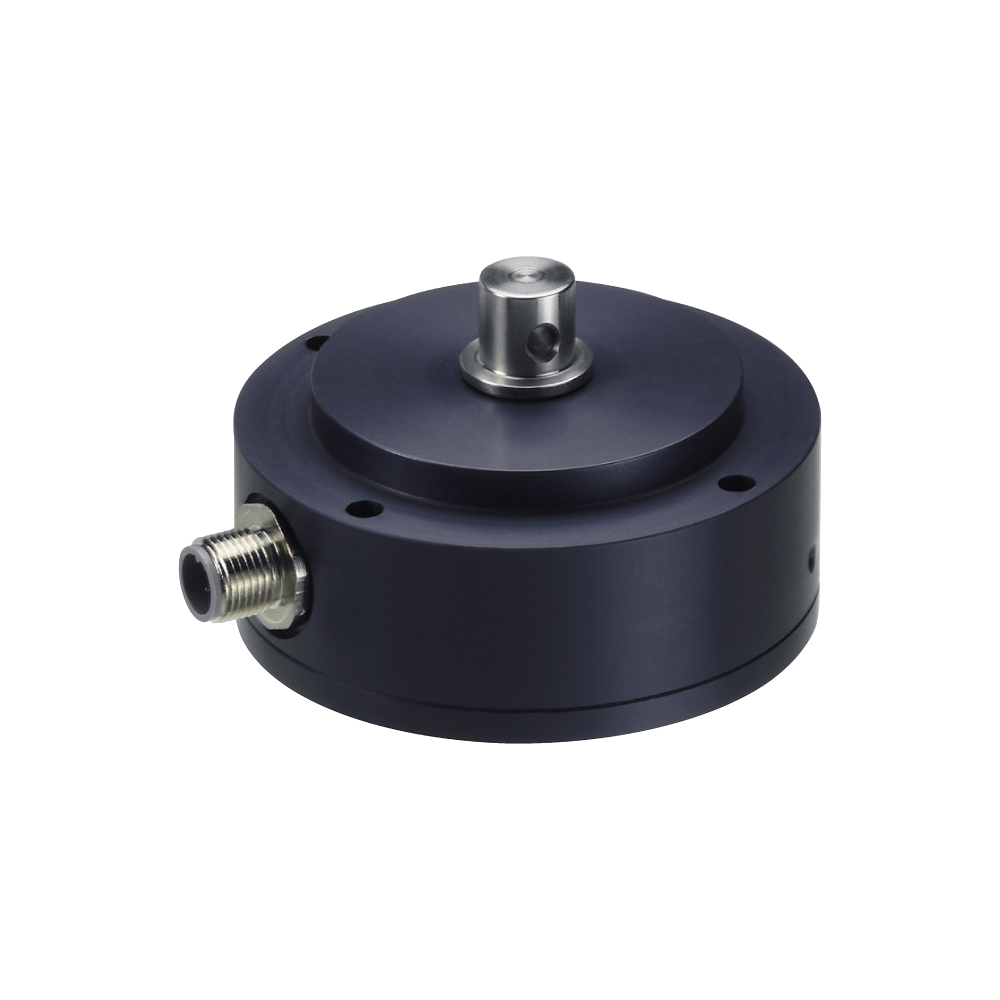

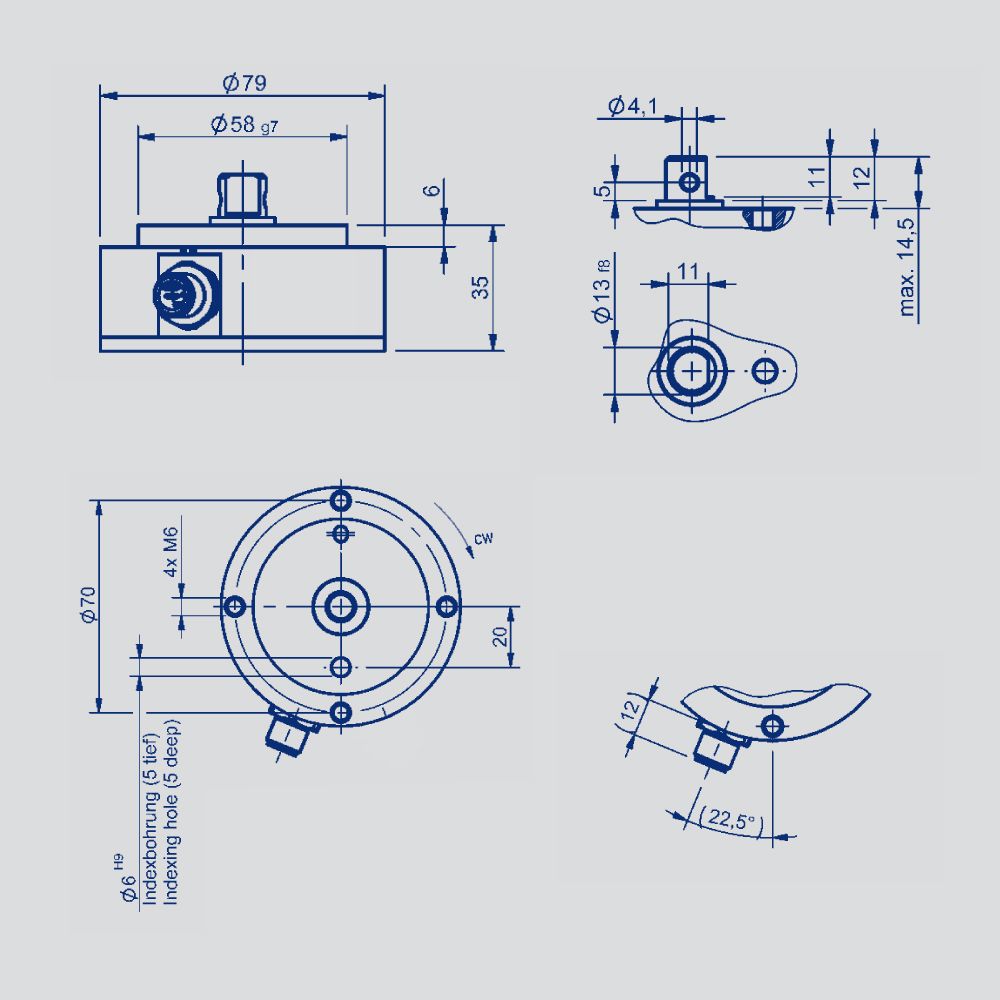

IPX7900 - сверхмощный потенциометрический датчик
Описание
Поворотный датчик IPX7900 был разработан для измерения угла поворота рулевого колеса в электрогидравлических системах рулевого управления.
Гарантирует надежную работу в мобильных и экстремальных условиях окружающей среды. Потенциометр спроектирован из высокотехнологичного проводящего пластика (технология Novotechnik) с демпфированными контактными щетками из благородного металла. Имеет чрезвычайно прочный корпус из анодированного алюминия и вал из нержавеющей стали с двойным шарикоподшипником
Абсолютная потенциометрическая измерительная система: диапазоны угла 120°, 200° или 350° в одно- или двухканальном исполнении
| Конструктивные особенности: | ||
| Исключительно прочная конструкция для экстремальных условий | Повышенная антикоррозийная защита | |
| Очень хорошая линейность | воспроизводимость 0,01° | |
| Неограниченное механическое вращение | Большой диапазон рабочих температур | |
| Герметичный | Большой срок службы даже в условиях сильной вибрации | |
| Области применения: | ||
| Измерение положения в системах рулевого управления | Поворотные крепления транспортных средств | |
| Транспортные системы с несколькими осями | Строительная и сельскохозяйственная техника | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,1% |
| Удар (IEC 60068-2-27) | 50г (6 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 120°, 200°, 350° |
| Диапазон рабочих температур | -40 ... +105 °С |
| Ресурс | >100x106 |
| Класс защиты | IP67 / IP6K9K |
Коды заказа
| IPX-7911-612-001-202 | IPX-7911-812-001-202 | IPX-7941-612-001-202 | IPX-7941-812-001-202 | |||
| IPX-7911-612-001-551 | IPX-7911-812-001-551 | IPX-7941-612-001-551 | IPX-7941-812-001-551 | |||
| IPX-7911-612-001-302 | IPX-7911-812-001-302 | IPX-7941-612-001-302 | IPX-7941-812-001-302 | |||
| IPX-7911-612-001-651 | IPX-7911-812-001-651 | IPX-7941-612-001-651 | IPX-7941-812-001-651 | |||
| IPX-7911-620-001-202 | IPX-7911-820-001-202 | IPX-7941-620-001-202 | IPX-7941-820-001-202 | |||
| IPX-7911-620-001-551 | IPX-7911-820-001-551 | IPX-7941-620-001-551 | IPX-7941-820-001-551 | |||
| IPX-7911-620-001-302 | IPX-7911-820-001-302 | IPX-7941-620-001-302 | IPX-7941-820-001-302 | |||
| IPX-7911-620-001-651 | IPX-7911-820-001-651 | IPX-7941-620-001-651 | IPX-7941-820-001-651 | |||
| IPX-7911-635-001-202 | IPX-7911-835-001-202 | IPX-7941-635-001-202 | IPX-7941-835-001-202 | |||
| IPX-7911-635-001-551 | IPX-7911-835-001-551 | IPX-7941-635-001-551 | IPX-7941-835-001-551 | |||
| IPX-7911-635-001-302 | IPX-7911-835-001-302 | IPX-7941-635-001-302 | IPX-7941-835-001-302 | |||
| IPX-7911-635-001-651 | IPX-7911-835-001-651 | IPX-7941-635-001-651 | IPX-7941-835-001-651 | |||
| IPX-7941-612-001-202 | IPX-7941-812-001-202 | IPX-7943-612-001-202 | IPX-7943-812-001-202 | |||
| IPX-7941-612-001-551 | IPX-7941-812-001-551 | IPX-7943-612-001-551 | IPX-7943-812-001-551 | |||
| IPX-7941-612-001-302 | IPX-7941-812-001-302 | IPX-7943-612-001-302 | IPX-7943-812-001-302 | |||
| IPX-7941-612-001-651 | IPX-7941-812-001-651 | IPX-7943-612-001-651 | IPX-7943-812-001-651 | |||
| IPX-7941-620-001-202 | IPX-7941-820-001-202 | IPX-7943-620-001-202 | IPX-7943-820-001-202 | |||
| IPX-7941-620-001-551 | IPX-7941-820-001-551 | IPX-7943-620-001-551 | IPX-7943-820-001-551 | |||
| IPX-7941-620-001-302 | IPX-7941-820-001-302 | IPX-7943-620-001-302 | IPX-7943-820-001-302 | |||
| IPX-7941-620-001-651 | IPX-7941-820-001-651 | IPX-7943-620-001-651 | IPX-7943-820-001-651 | |||
| IPX-7941-635-001-202 | IPX-7941-835-001-202 | IPX-7943-635-001-202 | IPX-7943-835-001-202 | |||
| IPX-7941-635-001-551 | IPX-7941-835-001-551 | IPX-7943-635-001-551 | IPX-7943-835-001-551 | |||
| IPX-7941-635-001-302 | IPX-7941-835-001-302 | IPX-7943-635-001-302 | IPX-7943-835-001-302 | |||
| IPX-7941-635-001-651 | IPX-7941-835-001-651 | IPX-7943-635-001-651 | IPX-7943-835-001-651 | |||
