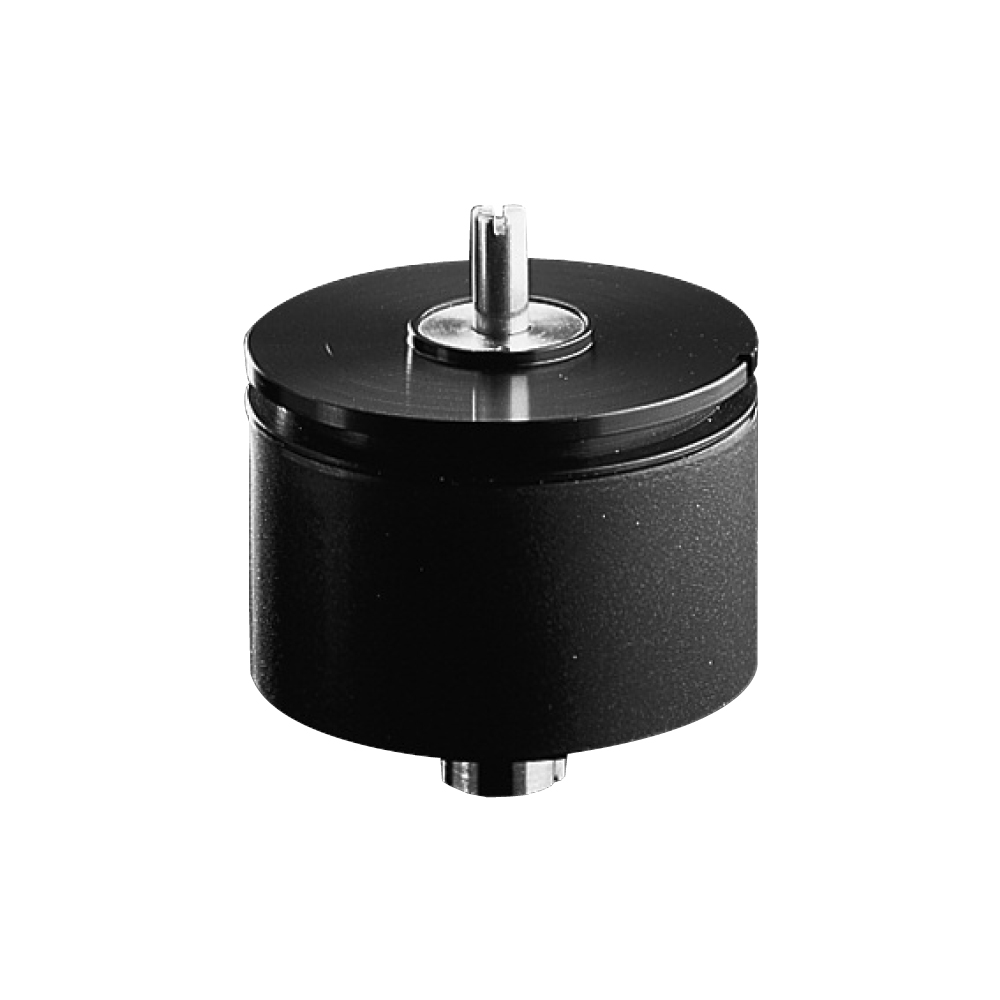

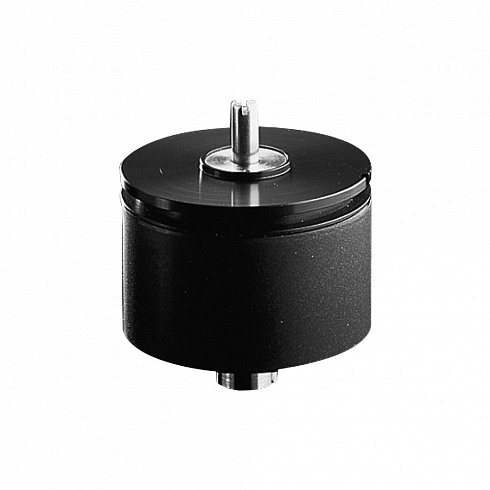

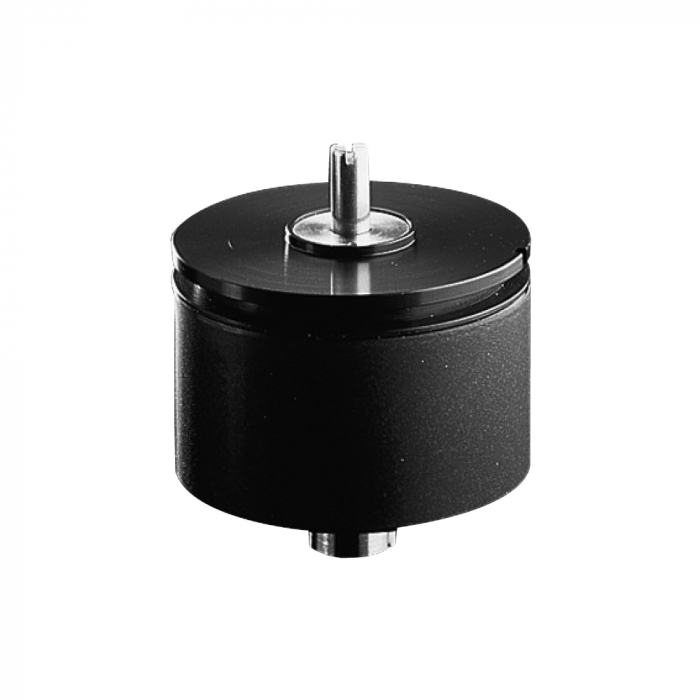

IPE6000 - промышленный потенциометрический датчик
На основе испытанного IP6000 этот прецизионный угловой энкодер оснащен сигнальным интерфейсом, встроенным в корпус.
Имеет электронную систему с использованием технологии SMD для управления напряжением питания и преобразования пропорционального углу напряжения в выходной ток. Это обеспечивает оптимальную помехозащищенность при передаче сигнала даже на большие расстояния по кабелю.
Электронная система, встроенная в потенциометр, заменяет внешний трансформатор и обеспечивает дополнительный стандартизированный выходной ток 0 ... 20 мА или 4 ... 20 мА. Широкий рабочий диапазон позволяет использовать источник постоянного тока.
Корпус соответствует классу защиты IP65 с разъемной заглушкой. Подходит для строгих требований в области проектирования машин, установок и транспортных средств.
Прецизионный шарикоподшипник разработан, чтобы выдерживать высокие механические нагрузки. Чтобы обеспечить ЭМП, экран кабеля должен быть соединен с корпусом через штекер. Экранирующее соединение может быть гальваническим или соединительным конденсатором по направлению к земле.
| Конструктивные особенности: | ||
| Стандартизированный выходной ток >90/345° | Выбор выходного тока 0 ... 20 мА или 4 ... 20 мА | |
| Электронная система, встроенная в корпус | Очень хорошая абсолютная линейность | |
| Очень высокая воспроизводимость 0,007° | Н Неограниченное непрерывное вращение | |
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность |
345° - ±0.1% 90° - ±0.3% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 90°...345° |
| Диапазон рабочих температур | -25..+70 °С |
| Ресурс | >100x106 |
| Класс защиты | IP65 |
