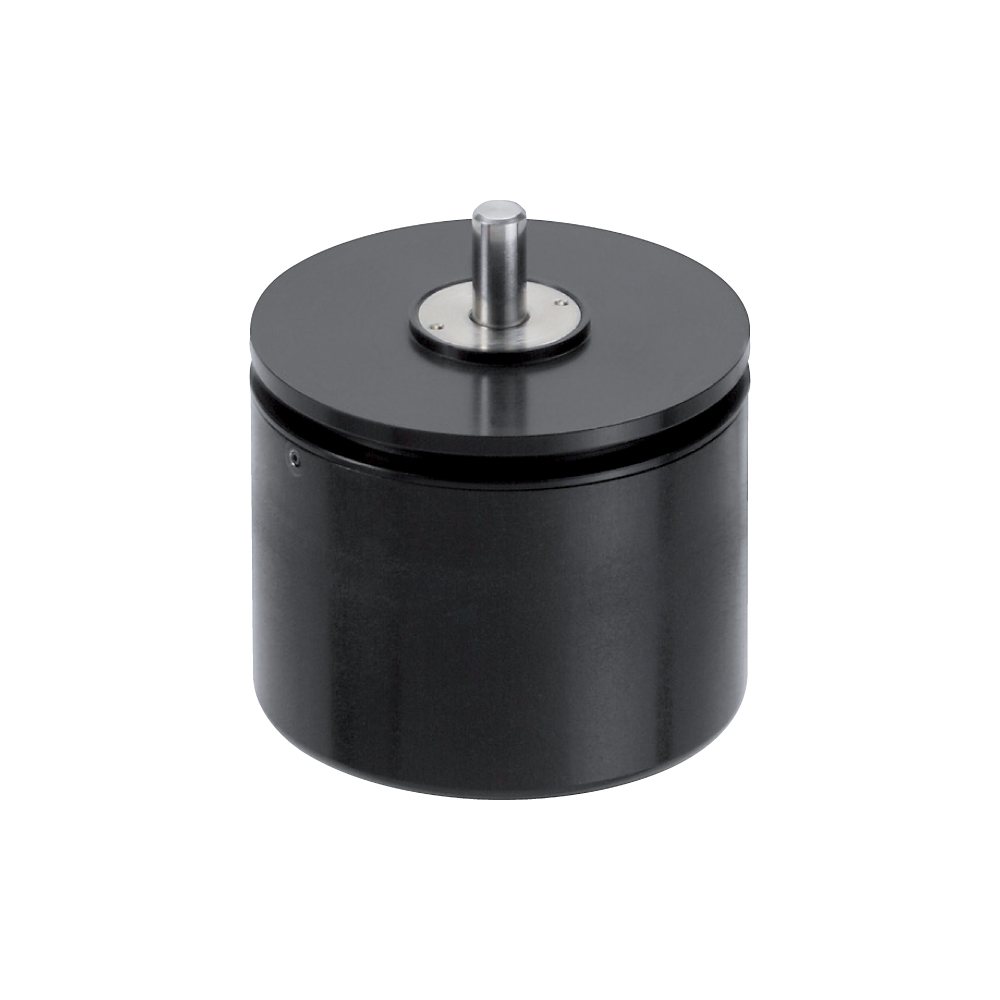

AW360ZE - промышленный гибридный потенциометр
Описание
AW360 ZE сочетает в себе лучшие качества современных потенциометров с бортовой электроникой, предлагая высокоточное устройство с полным угловым диапазоном 360°. Здесь нет мертвой зоны, как в обычных потенциометрах.
Бортовая электроника предлагает четко определенные минимальные и максимальные выходные напряжения. Кроме того, поворотный датчик AW360ZE осуществляет логический вывод в течение периода сброса / включения, который может использоваться контроллером приложения для отключения АЦП и предотвращения ошибок измерения в течение этого периода.
Вращение вала по часовой стрелке приводит к увеличению выходного напряжения. Другие характеристики выходного сигнала доступны по запросу.
| Конструктивные особенности: | ||
| Полный угловой диапазон 360° | Превосходная линейность ≤ ±0.035% | |
| Воспроизводимость до 0,007° | Разрешение 12 бит | |
| Длительный срок службы: до 50 миллионов ходов | Класс защиты IP65 | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность |
AW_360_ZE-10 - ±0,07% AW_360_ZE-11 - ±0,035% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (10...2000 Гц, Amax = 0,76 мм) |
| Диапазон измерения | 360° |
| Диапазон рабочих температур | 0...+70 °С |
| Ресурс | 50x106 |
| Класс защиты | IP65 |
Техническая документация
AW360ZE
213.4 Кб
AW360ZE-10
67.6 Кб
EXE
AW_360_ZE.exe
7.1 Мб
IGES
AW_360_ZE.igs
76.7 Кб
STEP
AW_360_ZE.step
51.8 Кб
