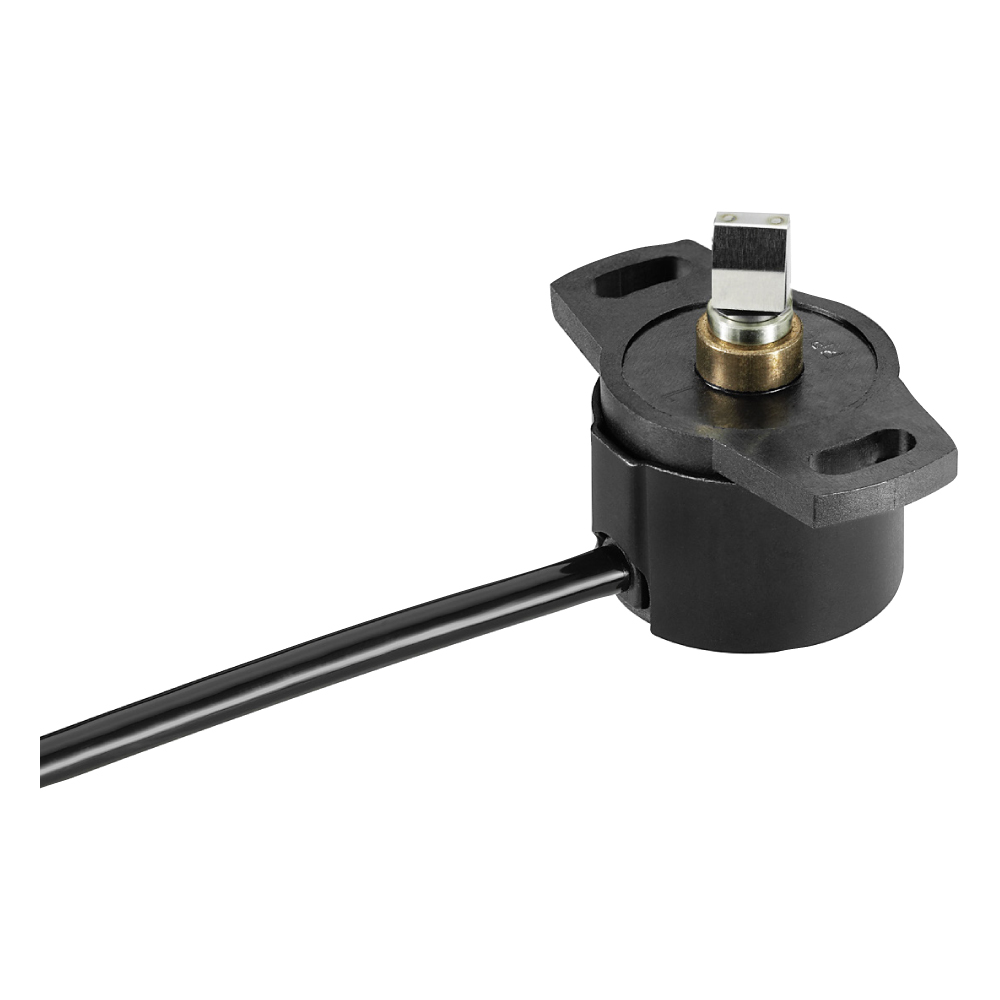

RSM-2800 - многооборотный бесконтактный датчик
Описание
Многооборотный датчик RSM 2800 с технологией GMR (гигантское магнитосопротивление), обеспечивает абсолютные значения положения, не требует никаких опорных сигналов и не нуждается в источнике питания или буферной батарее для определения оборотов.
Чрезвычайно компактный (диаметром всего 28 мм) полноценный поворотный датчик RSM-2800 с технологией True-Power-On (энергонезависимый), обнаруживает вращения даже без питания и не теряет информацию о своем положении при его сбое.
Датчик работает магнитно, то есть бесконтактно, обеспечивая чрезвычайно долгий срок службы.
RSM-2800 способен определять угловые положения от 2 до 16 оборотов с высоким разрешением до 18 бит.
| Конструктивные особенности: | ||
| Бесконтактная, магнитный | Долговечный | |
| Диапазон электрических напряжений от 720° до 5760° | Система True-Power-On | |
| Одноканальный или многоканальный | Простой мотнаж | |
| Разрешение до 18 бит | Линейность до ±0,03% | |
| Области применения: | ||
| Машиностроение | Мобильная техника | |
| Трансмиссия или рулевое управление | Проводные датчики | |
| Приводы ворот | Автоспорт | |
Характеристики
| Материал корпуса | высококачественный термостойкий пластик |
| Интерфейс | аналоговый / ратиометрический / SPI / SSI |
| Линейность | от ±0,25% до ±0,031% |
| Удар (IEC 60068-2-27) | 50г (6 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения |
0...720° 0...5760°, шаг 360° |
| Диапазон рабочих температур |
-40...+85 °С -25...+85 с разъемом M12 |
| Ресурс | >50x106 |
| Класс защиты | IP54 / IP65 / IP67 |
Коды заказа
| RSM-2801-002 | RSM-2831-002 | RSM-2861-002 | RSM-2802-002 | |||
| RSM-2801-003 | RSM-2831-003 | RSM-2861-003 | RSM-2802-003 | |||
| RSM-2801-006 | RSM-2831-006 | RSM-2861-006 | RSM-2802-006 | |||
| RSM-2801-010 | RSM-2831-010 | RSM-2861-010 | RSM-2802-010 | |||
| RSM-2801-016 | RSM-2831-016 | RSM-2861-016 | RSM-2802-016 | |||
| RSM-2801-214 | RSM-2831-214 | RSM-2861-214 | RSM-2802-214 | |||
| RSM-2801-216 | RSM-2831-216 | RSM-2861-216 | RSM-2802-216 | |||
| RSM-2832-002 | RSM-2862-002 | RSM-2821-002 | RSM-2841-002 | |||
| RSM-2832-003 | RSM-2862-003 | RSM-2821-003 | RSM-2841-003 | |||
| RSM-2832-006 | RSM-2862-006 | RSM-2821-006 | RSM-2841-006 | |||
| RSM-2832-010 | RSM-2862-010 | RSM-2821-010 | RSM-2841-010 | |||
| RSM-2832-016 | RSM-2862-016 | RSM-2821-016 | RSM-2841-016 | |||
| RSM-2832-214 | RSM-2862-214 | RSM-2821-214 | RSM-2841-214 | |||
| RSM-2832-216 | RSM-2862-216 | RSM-2821-216 | RSM-2841-216 | |||
| RSM-2871-002 | ||||||
| RSM-2871-003 | ||||||
| RSM-2871-006 | ||||||
| RSM-2871-010 | ||||||
| RSM-2871-016 | ||||||
| RSM-2871-214 | ||||||
| RSM-2871-216 | ||||||
Техническая документация
RSM2800_US_e
811.3 Кб

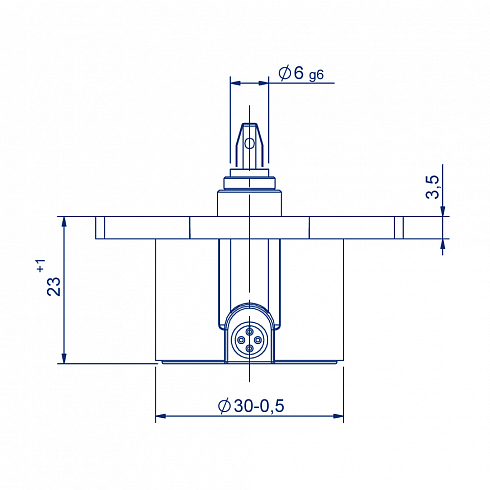

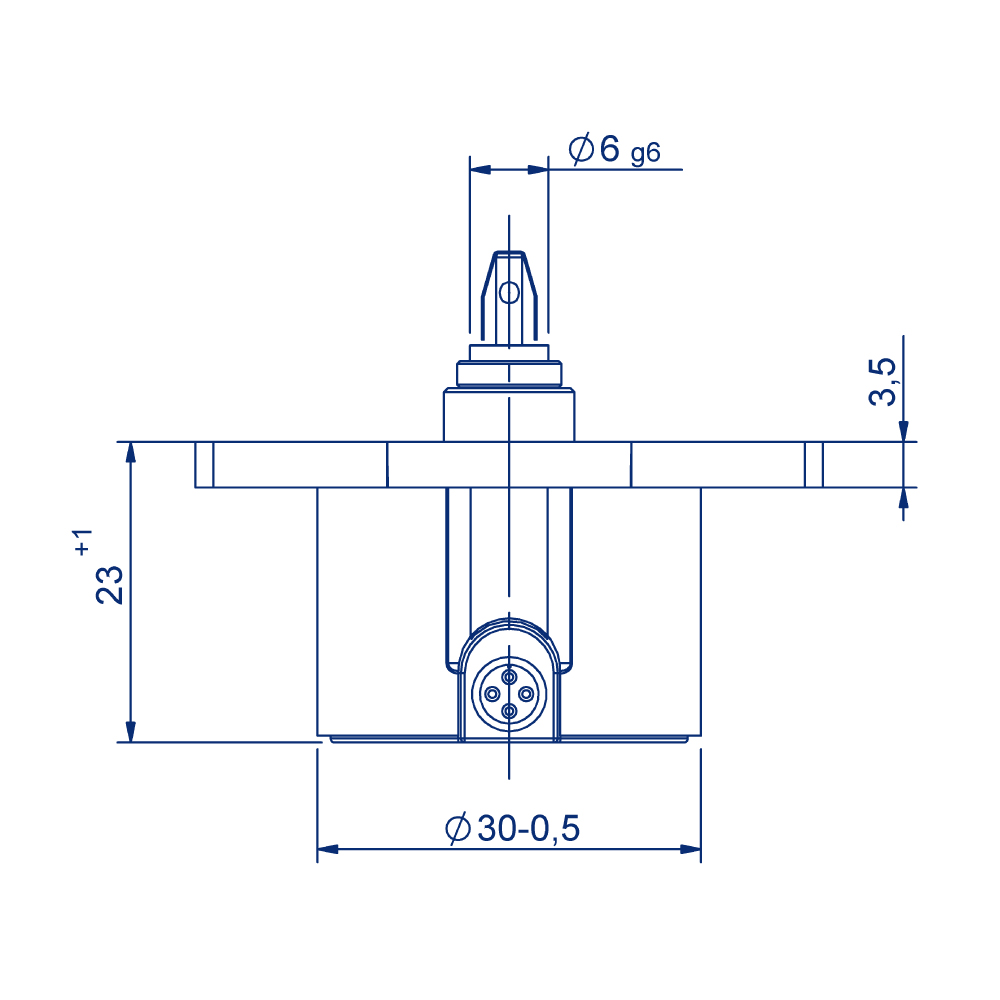

RSM-2800_Drawing
145.6 Кб
DXF
RSM-2800_digital_Drawing.dxf
99.7 Кб
EXE
IGES
STEP
