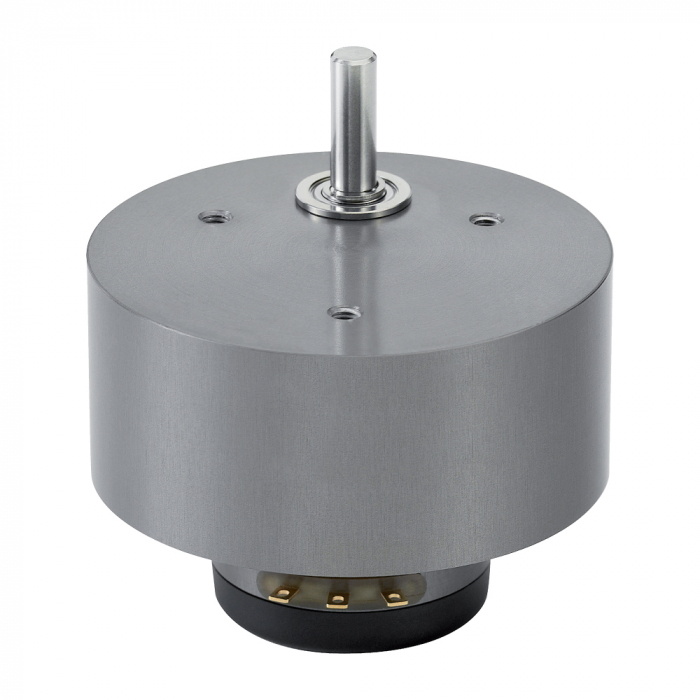

GP - редукторный потенциометр с поворотным датчиком
Описание
Многооборотный редукторный потенциометр серии GP предлагает аналоговый выходной сигнал напряжения, пропорциональный углу, на протяжении определенного количества витков.

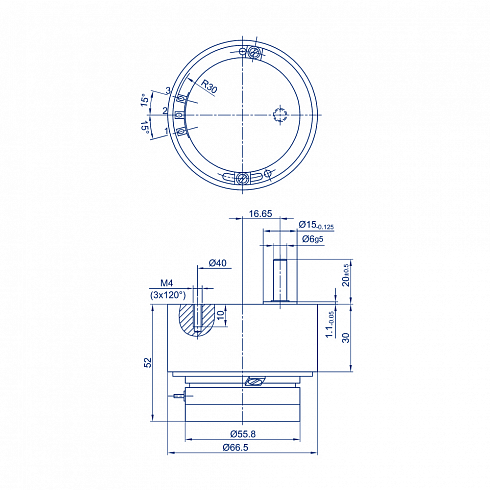

Преимущество конструкции датчика - минимальный люфт. Серия GP оснащена тремя резьбовыми отверстиями M4.
| Конструктивные особенности: | ||
| Модификации на 3, 5 или 10 оборотов с широким угловым диапазоном | Очень хорошая линейность | |
| Отличная воспроизводимость - 0,002% | Долговечный - 100 миллионов движений | |
Характеристики
| Метод измерения | потенциометрический |
| Элемент сопротивления | проводящий пластик |
| Интерфейс | аналоговый |
| Линейность | ±0,1% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения |
GP-3-P - 1095+15 ° GP-5-P - 1830+20 ° GP-10-P - 3800+45 ° |
| Диапазон рабочих температур | -40...+100 °С |
| Ресурс | 100x106 |
| Класс защиты | IP40 |
Коды заказа
GP-3-P-6501-A502
GP-5-P-6501-A502
GP-10-P6501-A502
GP-5-P-6501-A502
GP-10-P6501-A502
Техническая документация
GP
468 Кб
Z001-2826_GP_00
217 Кб
DXF
GP-__-P-6501-A502.dxf
430.5 Кб
EXE
GP-__-P-6501-A502.exe
7.2 Мб
IGES
GP-__-P-6501-A502.igs
362 Кб
STEP
GP-__-P-6501-A502.step
323 Кб
