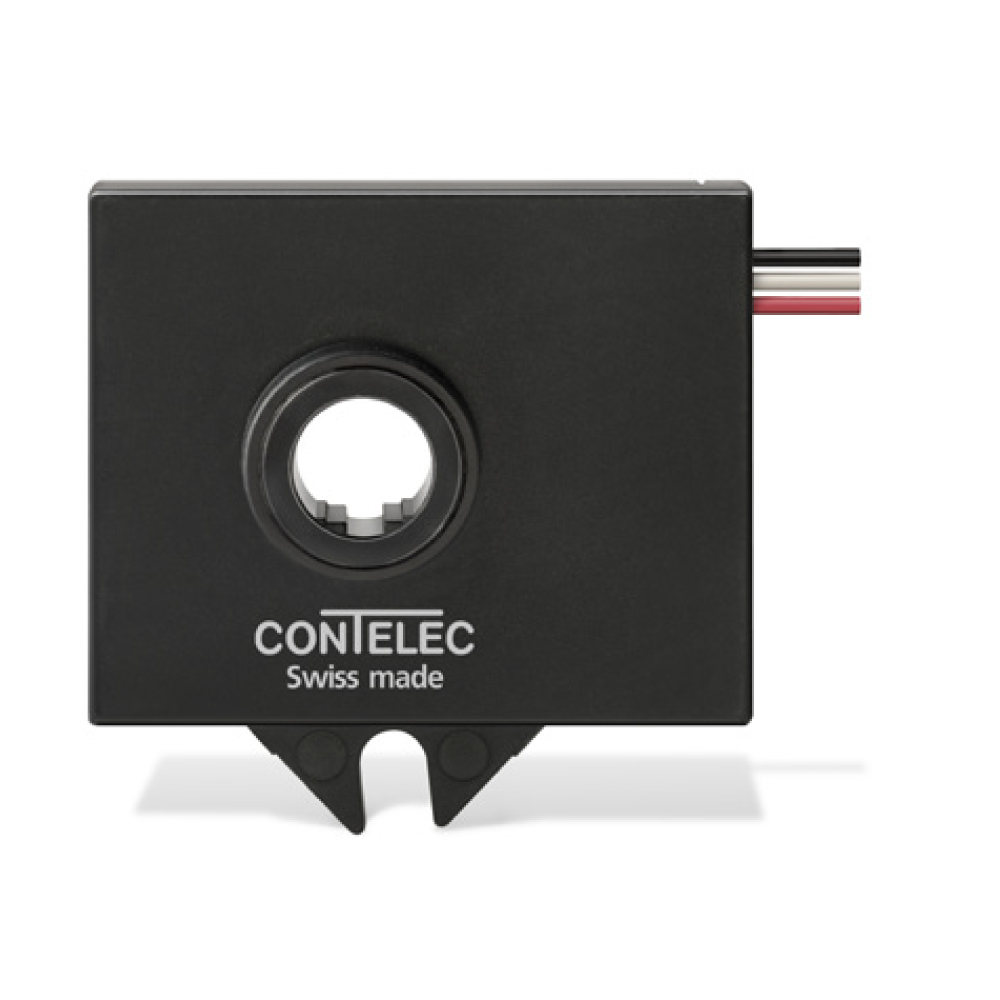

WAL340 - потенциометрический датчик с полым валом
Описание

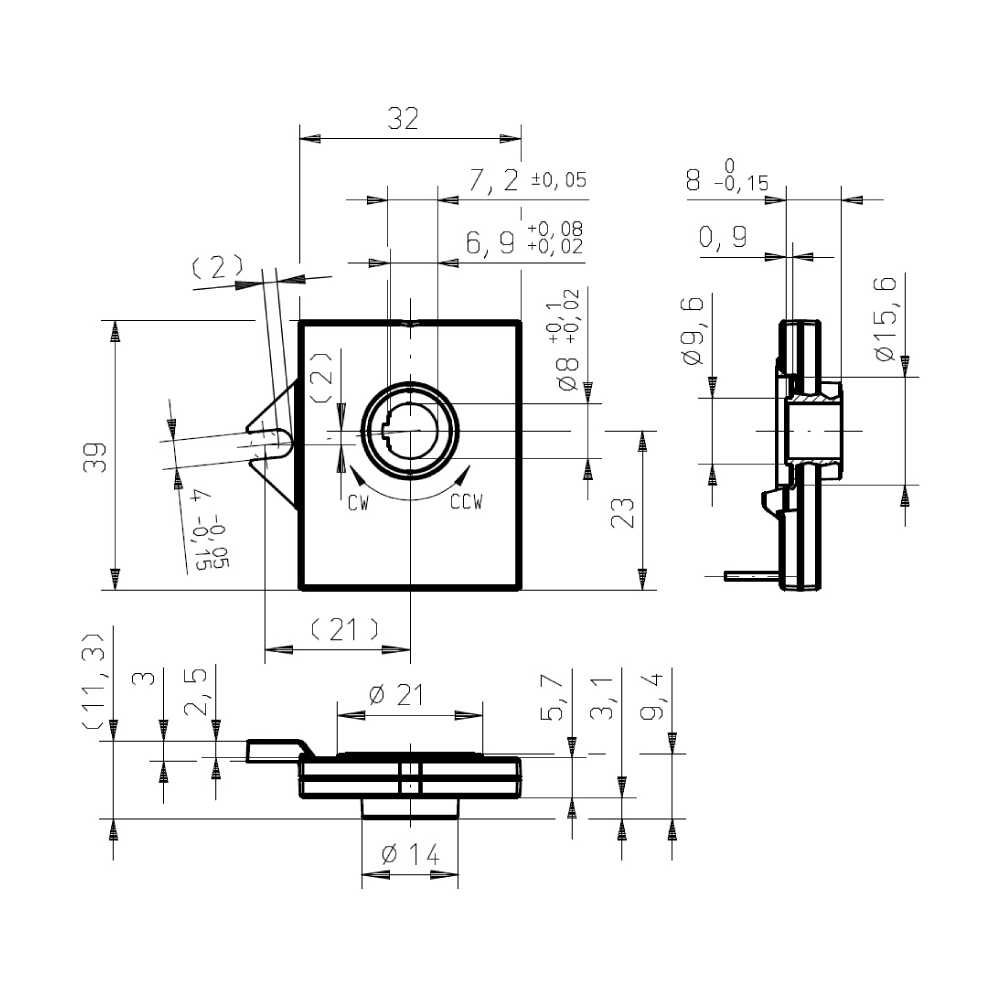

Отличается прямоугольной формой 32х39 мм. Уникальная выравнивающая выемка встроена в корпус.
Как абсолютный датчик, WAL340 продолжает отслеживать угол, даже если питание отключено, сообщая правильное положение при восстановлении питания.
Датчик имеет минимальный срок службы 20 миллионов механических движений и защищен от проникновения воды и пыли.
Потенциометр WAL340 идеален в использовании в качестве ненагруженного делителя напряжения. Если потенциометр нагрузить, то возникнут нелинейности из-за сопротивления нагрузки и контактного сопротивления.
| Области применения: | ||
| Управление клапаном | Джойстики | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ±1% |
| Удар (IEC 60068-2-27) | 50г (7 мс) |
| Вибрация (IEC 60068-2-6) | 10 (30...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | от 0 до 290° |
| Диапазон рабочих температур | -60...+85 °С |
| Ресурс | 20x106 |
| Класс защиты | IP65 |
