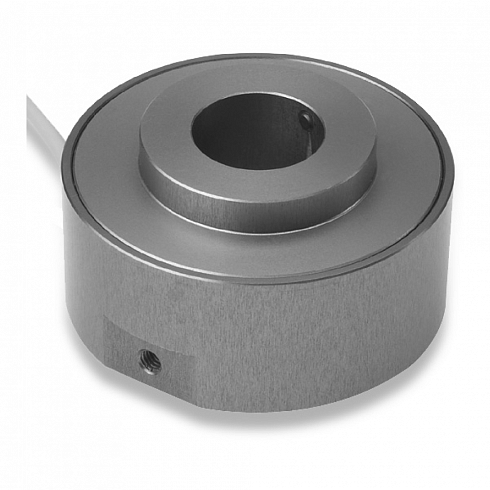

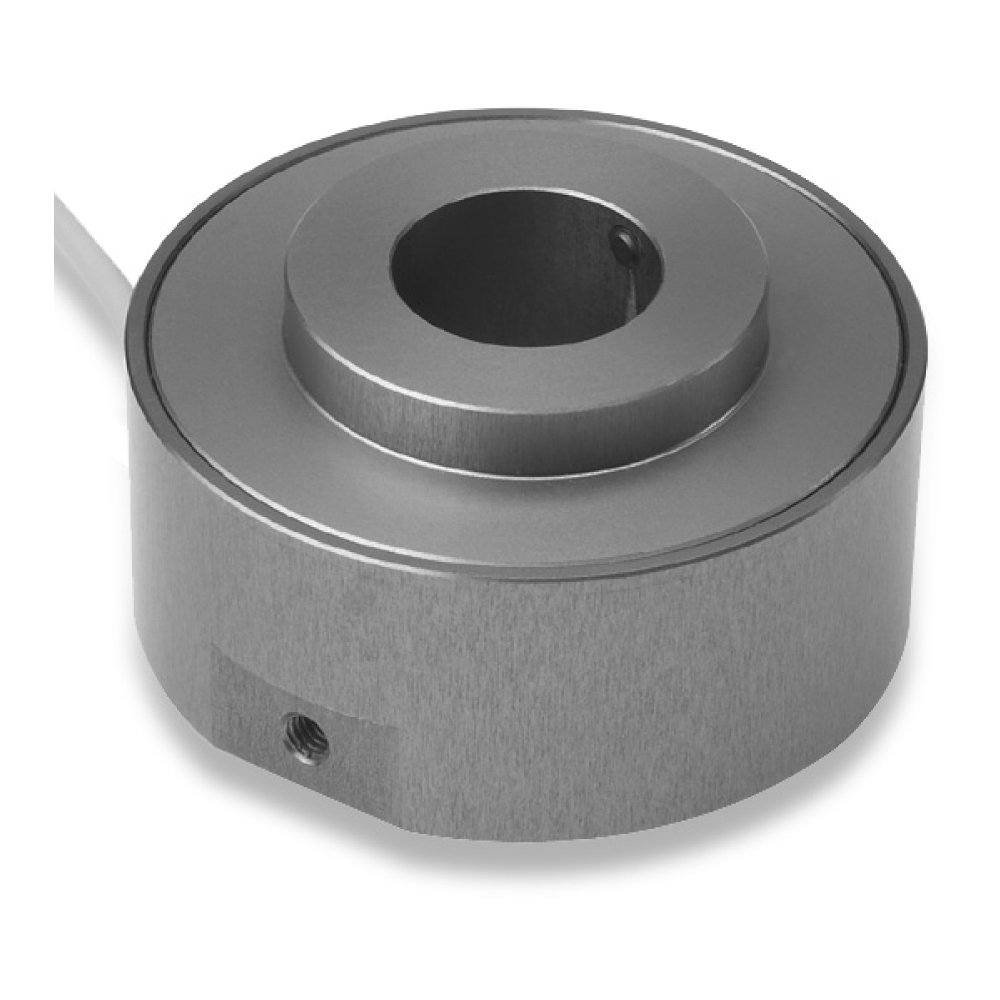

GL - потенциометрический датчик с полым валом
Описание
Конструкция потенциометрического датчика GL с полым валом от Novotechnik, обеспечивает высокоточное измерение углов и простоту установки.
Резистивный элемент состоит из проводящего пластика.
Потенциометр GL обеспечивает постоянное и точное измерение угла наклона на протяжении всего срока службы.
Полый вал имеет диаметр от 6 до 30 мм в зависимости от типоразмера.
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ±0,25% |
| Удар (IEC 60068-2-27) | 50г (7 мс) |
| Вибрация (IEC 60068-2-6) | 10 (30...500 Гц, Amax = 0,75 мм) |
| Диапазон измерения |
GL60 - 150°, 354°
GL100 - 140°, 340° GL200 - 150°, 340° GL300 - 340° |
| Диапазон рабочих температур | -25...+75 °С |
| Ресурс | 10x106 |
| Класс защиты | IP63 |
Техническая документация
GL
103.9 Кб
