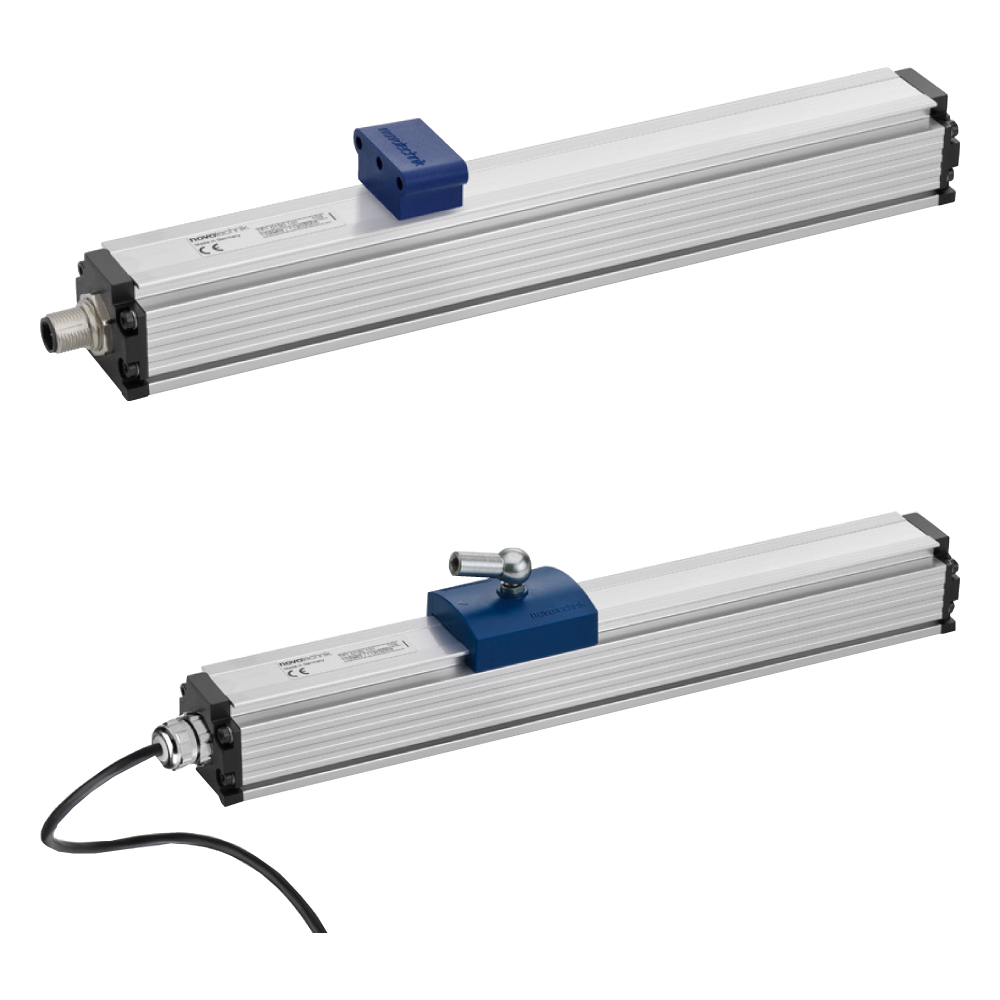

TP1 - магнитострикционный датчик-преобразователь линейного перемещения
Описание
Датчик-преобразователь TP1 нечувствителен к грязи, пыли или влаге и поэтому хорошо зарекомендовал себя в жестких промышленных условиях эксплуатации.
В зависимости от интерфейса можно измерять до трех положений и скорость.
Датчик-преобразователь линейного перемещения в профильном исполнении с магнитострикционной технологией для высокоточного и воспроизводимого измерения положения при длине до 4250 мм. Не подвержен износу при использовании маркера плавающего положения.
| Конструктивные особенности: | ||
| Бесконтактная технология магнитострикционного измерения | Бесконтактное определение положения | |
| Отсутствие износа, неограниченный механический ресурс | Разрешение до 1 мкм, независимо от длины | |
| Низкий температурный коэффициент <15 ppm/K | Нечувствительность к ударам и вибрации | |
| Функция обучения | Гальваническая развязка в качестве опции | |
| Области применения: | ||
| Литье пластмасс под давлением | Машиностроение | |
| Деревообработка | Текстильное производство | |
| Упаковочные машины | Обработка листового металла | |
| Средства автоматизации | .... | |
Характеристики
| Метод измерения | магнитострикционный |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый / CANopen / инкрементный / IO-Link / импульсный / SSI |
| Линейность | ≤ ±0,02% |
| Удар (IEC 60068-2-27) | 100г (11 мс) (одиночный удар) |
| Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 50...4250 мм |
| Диапазон рабочих температур | -40...+85 °С |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | не ограничен механическими свойствами (с маркером плавающего положения) |
| Класс защиты | IP67 / IP68 |
Коды заказа
| TP1-0050-101-411-102 | TP1-0450-101-411-102 | TP1-1400-101-411-102 | TP1-0050-101-411-101 | |||
| TP1-0075-101-411-102 | TP1-0475-101-411-102 | TP1-1500-101-411-102 | TP1-0050-101-411-102 | |||
| TP1-0100-101-411-102 | TP1-0500-101-411-102 | TP1-1600-101-411-102 | TP1-0050-101-411-103 | |||
| TP1-0125-101-411-102 | TP1-0550-101-411-102 | TP1-1700-101-411-102 | TP1-0050-101-411-201 | |||
| TP1-0150-101-411-102 | TP1-0600-101-411-102 | TP1-1800-101-411-102 | TP1-0050-101-411-203 | |||
| TP1-0175-101-411-102 | TP1-0650-101-411-102 | TP1-1900-101-411-102 | TP1-0050-101-411-205 | |||
| TP1-0200-101-411-102 | TP1-0700-101-411-102 | TP1-2000-101-411-102 | TP1-0050-101-414-101 | |||
| TP1-0225-101-411-102 | TP1-0750-101-411-102 | TP1-2250-101-411-102 | TP1-0050-101-414-102 | |||
| TP1-0250-101-411-102 | TP1-0800-101-411-102 | TP1-2500-101-411-102 | TP1-0050-101-414-103 | |||
| TP1-0275-101-411-102 | TP1-0850-101-411-102 | TP1-2750-101-411-102 | TP1-0050-101-414-201 | |||
| TP1-0300-101-411-102 | TP1-0900-101-411-102 | TP1-3000-101-411-102 | TP1-0050-101-414-203 | |||
| TP1-0325-101-411-102 | TP1-0950-101-411-102 | TP1-3250-101-411-102 | TP1-0050-101-414-205 | |||
| TP1-0350-101-411-102 | TP1-1000-101-411-102 | TP1-3500-101-411-102 | TP1-0050-101-416-101 | |||
| TP1-0375-101-411-102 | TP1-1100-101-411-102 | TP1-3750-101-411-102 | TP1-0050-101-416-102 | |||
| TP1-0400-101-411-102 | TP1-1200-101-411-102 | TP1-4000-101-411-102 | ||||
| TP1-0425-101-411-102 | TP1-1300-101-411-102 | TP1-4250-101-411-102 | ||||
| TP1-0050-101-416-103 | TP1-0050-101-422-203 | TP1-1000-101-411-101 | TP1-1000-101-416-103 | |||
| TP1-0050-101-416-201 | TP1-0050-101-422-205 | TP1-1000-101-411-102 | TP1-1000-101-416-201 | |||
| TP1-0050-101-416-203 | TP1-0050-101-423-101 | TP1-1000-101-411-103 | TP1-1000-101-416-203 | |||
| TP1-0050-101-416-205 | TP1-0050-101-423-102 | TP1-1000-101-411-201 | TP1-1000-101-416-205 | |||
| TP1-0050-101-421-101 | TP1-0050-101-423-103 | TP1-1000-101-411-203 | TP1-1000-101-421-101 | |||
| TP1-0050-101-421-102 | TP1-0050-101-423-201 | TP1-1000-101-411-205 | TP1-1000-101-421-102 | |||
| TP1-0050-101-421-103 | TP1-0050-101-423-203 | TP1-1000-101-414-101 | TP1-1000-101-421-103 | |||
| TP1-0050-101-421-201 | TP1-0050-101-423-205 | TP1-1000-101-414-102 | TP1-1000-101-421-201 | |||
| TP1-0050-101-421-203 | TP1-0050-101-424-101 | TP1-1000-101-414-103 | TP1-1000-101-421-203 | |||
| TP1-0050-101-421-205 | TP1-0050-101-424-102 | TP1-1000-101-414-201 | TP1-1000-101-421-205 | |||
| TP1-0050-101-422-101 | TP1-0050-101-424-103 | TP1-1000-101-414-203 | TP1-1000-101-422-101 | |||
| TP1-0050-101-422-102 | TP1-0050-101-424-201 | TP1-1000-101-414-205 | TP1-1000-101-422-102 | |||
| TP1-0050-101-422-103 | TP1-0050-101-424-203 | TP1-1000-101-416-101 | TP1-1000-101-422-103 | |||
| TP1-0050-101-422-201 | TP1-0050-101-424-205 | TP1-1000-101-416-102 | TP1-1000-101-422-201 | |||
| TP1-1000-101-422-203 | TP1-1000-101-423-103 | TP1-1000-101-424-101 | TP1-1000-101-424-203 | |||
| TP1-1000-101-422-205 | TP1-1000-101-423-201 | TP1-1000-101-424-102 | TP1-1000-101-424-205 | |||
| TP1-1000-101-423-101 | TP1-1000-101-423-203 | TP1-1000-101-424-103 | ||||
| TP1-1000-101-423-102 | TP1-1000-101-423-205 | TP1-1000-101-424-201 | ||||
Техническая документация
TP1_e_EN_RU
1.9 Мб

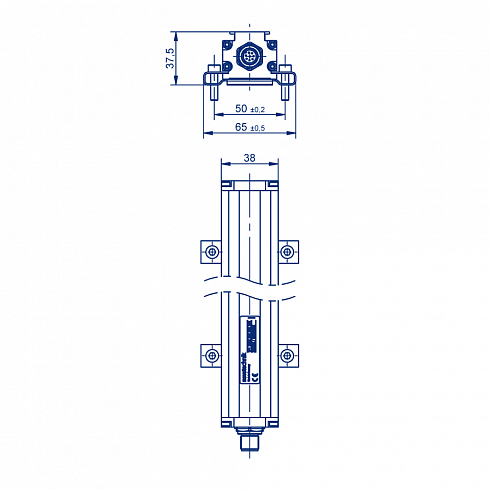

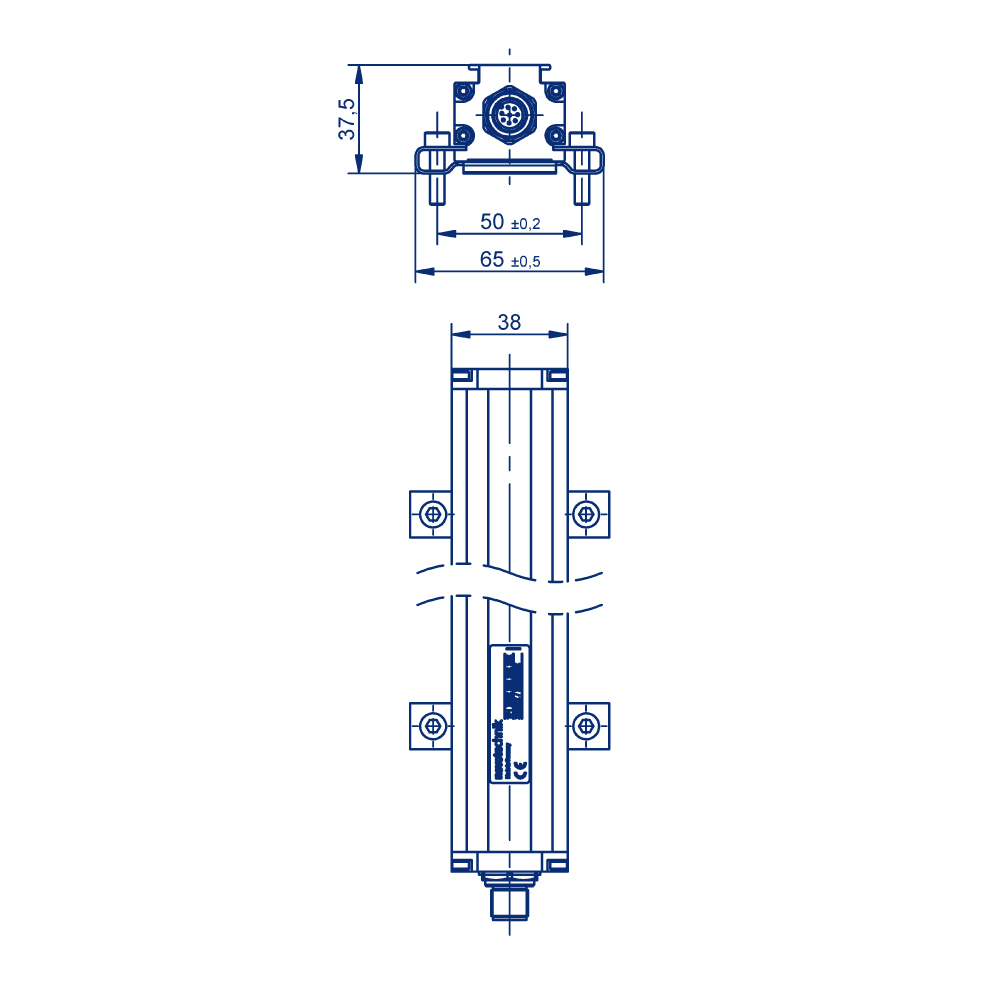

TP1_drawing
