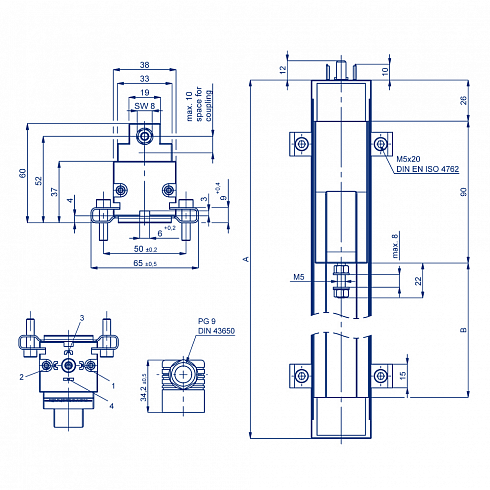

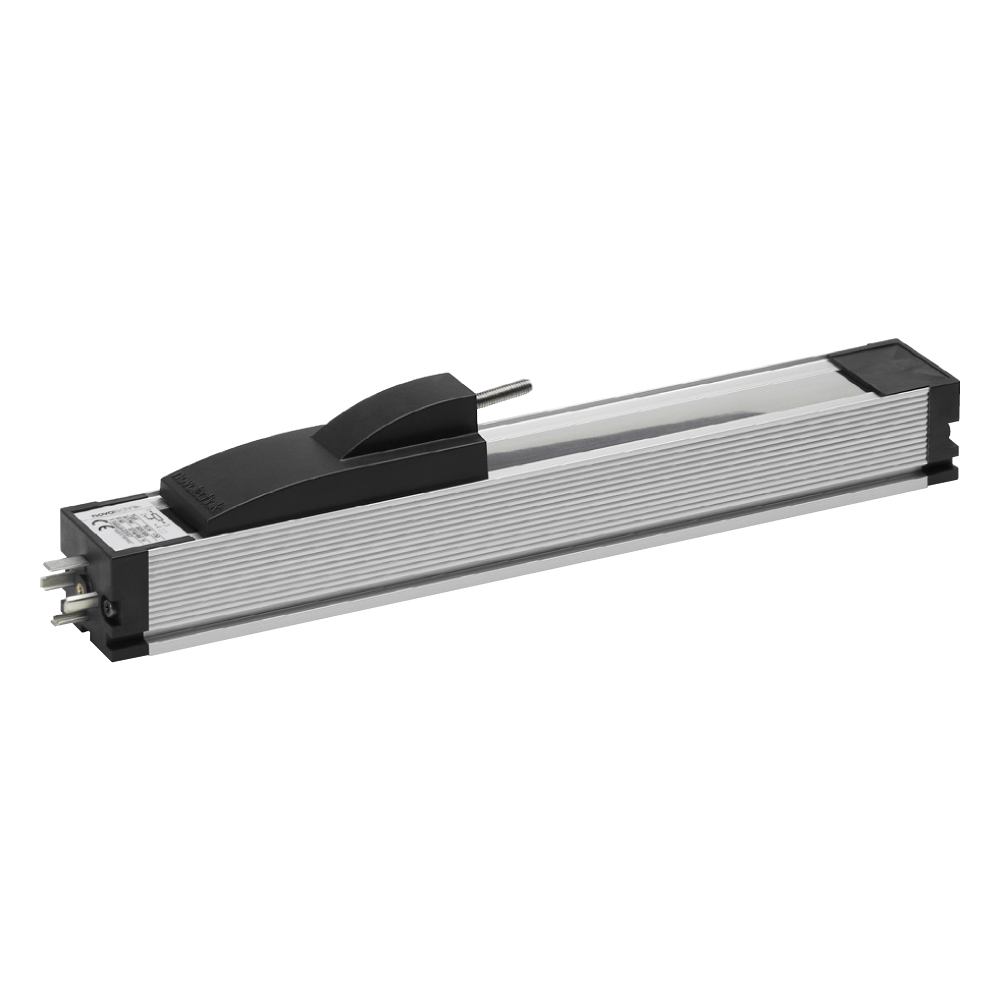

    TLH - потенциометрический прецизионный датчик перемещения до 3000 мм

    В НАЛИЧИИ
    • TLH - потенциометрический прецизионный датчик перемещения до 3000 мм
    • TLH - потенциометрический прецизионный датчик перемещения до 3000 мм
    • TLH - потенциометрический прецизионный датчик перемещения до 3000 мм
    • TLH - потенциометрический прецизионный датчик перемещения до 3000 мм
    • Описание
    • Характеристики
    • Коды заказа
    • Техническая документация
    • DXF
    • EXE
    • IGES
    • STEP
    Описание

    Датчики TLH предназначены для прямого и точного измерения перемещения или длины в системах управления, регулирования и измерения.

    В конструкции без стержня используется магнитно-удерживающая лента из нержавеющей стали, закрывающая отверстие, через которое работает привод, приводимый в движение сбоку корпуса. Это позволяет преобразователю быть компактнее и обеспечивает длину хода до 3000 мм.

    Шарнирный наконечник ограничивает воздействие параллельных или угловых сил на подшипники датчика.

    Серия TLH предназначена для использования с монтажными зажимами, что упрощает установку и регулировку.

    Благодаря конструкции и выбранным материалам температурный коэффициент преобразователя чрезвычайно мал.

    Прочная конструкция датчика линейного перемещения TLH от Novotechnik обеспечивает надежную работу, даже в суровых условиях окружающей среды, таких как вибрация или перепады температур.

    Технология измерения является как пассивной, так и абсолютной.

    Потенциометр TLH невосприимчив к внешним электрическим помехам и сохраняет абсолютную информацию о местоположении в случае сбоя питания. Данные выводятся в режиме реального времени.

    Конструктивные особенности:
    Модель без приводного стержня     Прецизионность
    Шарнирный наконечник исключает боковые нагрузки     Компактные установочные размеры
    Нечувствительность к внешним электрическим помехам     Высокие рабочие скорости
    Низкий температурный коэффициент (5 ppm/K)     Упрощенная установка и регулировка

    Характеристики
    Метод измерения потенциометрический
    Материал корпуса анодированный алюминий
    Интерфейс аналоговый
    Линейность ≤ ±0,02%
    Удар (IEC 60068-2-27) 50г (11 мс)
    Вибрация (IEC 60068-2-6) 5...2000 Гц, Amax = 0.75 мм, amax = 20 г
    Диапазон измерения 100...3000 мм
    Диапазон рабочих температур -30...+100 °С
    Ресурс >100x106
    Класс защиты IP40 / IP54
    Коды заказа
    TLH 0100   TLH 0360   TLH 1000   TLH 2500
    TLH 1100   TLH 0450   TLH 1250   TLH 2750
    TLH 0130   TLH 0500   TLH 1500   TLH 3000
    TLH 0150   TLH 0600   TLH 1750
    TLH 0225   TLH 0750   TLH 2000
    TLH 0300   TLH 0900   TLH 2250
    Техническая документация
    TLH
    230.4 Кб

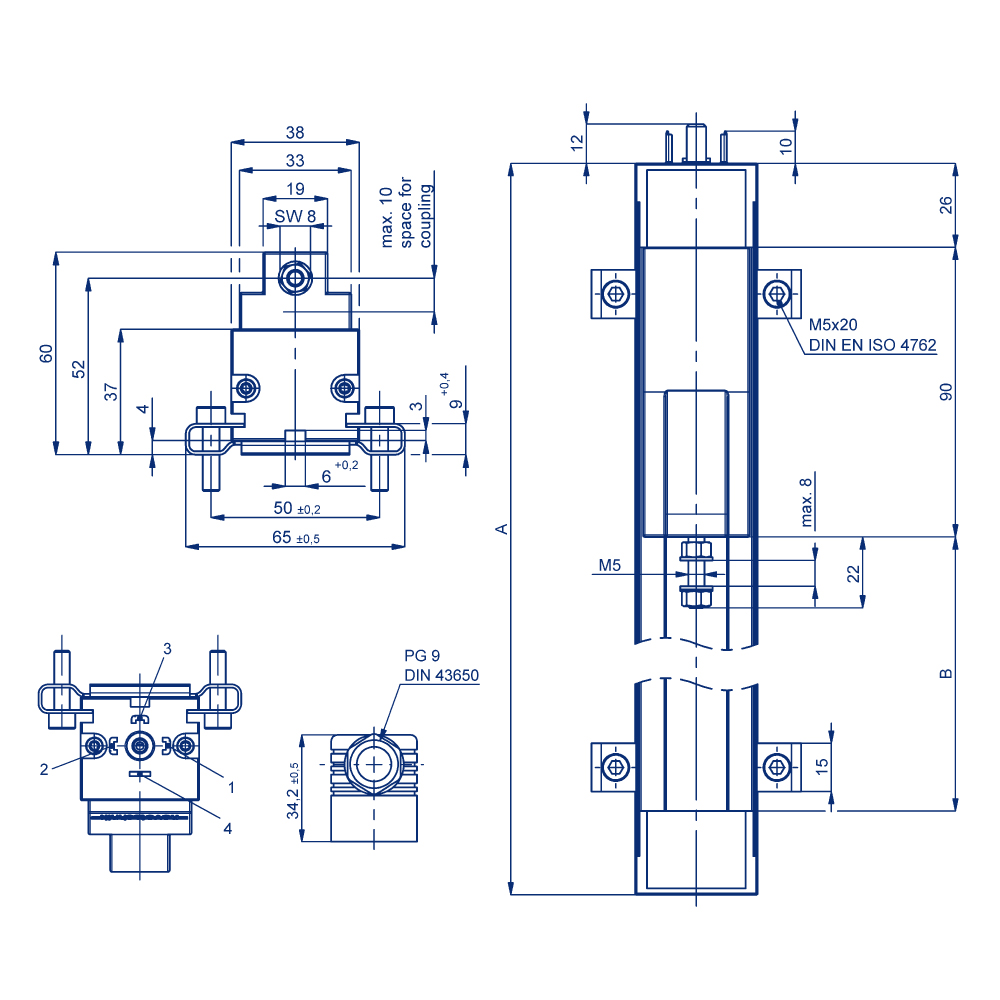

    TLH_Drawing
    125 Кб
    DXF
    TLH_Drawing.dxf
    103.3 Кб
    EXE
    TLH_0100.exe
    4.2 Мб
    TLH_0130.exe
    4.2 Мб
    TLH_0150.exe
    4.2 Мб
    TLH_0225.exe
    4.2 Мб
    TLH_0300.exe
    4.2 Мб
    TLH_0360.exe
    4.2 Мб
    TLH_0450.exe
    4.2 Мб
    TLH_0500.exe
    4.2 Мб
    TLH_0600.exe
    4.2 Мб
    TLH_0750.exe
    4.2 Мб
    TLH_0900.exe
    4.2 Мб
    TLH_1000.exe
    4.2 Мб
    TLH_1250.exe
    4.2 Мб
    TLH_1500.exe
    4.2 Мб
    TLH_1750.exe
    5.3 Мб
    TLH_2000.exe
    5.3 Мб
    TLH_2250.exe
    5.3 Мб
    TLH_2500.exe
    5.4 Мб
    TLH_2750.exe
    5.4 Мб
    TLH_3000.exe
    5.4 Мб
    IGES
    TLH_0100.igs
    1.3 Мб
    TLH_0130.igs
    1.3 Мб
    TLH_0150.igs
    1.3 Мб
    TLH_0225.igs
    1.3 Мб
    TLH_0300.igs
    1.3 Мб
    TLH_0360.igs
    1.3 Мб
    TLH_0450.igs
    1.3 Мб
    TLH_0500.igs
    1.3 Мб
    TLH_0600.igs
    1.3 Мб
    TLH_0750.igs
    1.3 Мб
    TLH_0900.igs
    1.3 Мб
    TLH_1000.igs
    1.3 Мб
    TLH_1250.igs
    1.3 Мб
    TLH_1500.igs
    1.3 Мб
    TLH_1750.igs
    797 Кб
    TLH_2000.igs
    812.3 Кб
    TLH_2250.igs
    812.2 Кб
    TLH_2750.igs
    812.5 Кб
    TLH_3000.igs
    812.5 Кб
    STEP
    TLH_0100.step
    721 Кб
    TLH_0130.step
    761.5 Кб
    TLH_0150.step
    745.4 Кб
    TLH_0225.step
    726.6 Кб
    TLH_0300.step
    715 Кб
    TLH_0360.step
    722.7 Кб
    TLH_0450.step
    743.2 Кб
    TLH_0500.step
    743 Кб
    TLH_0600.step
    740.1 Кб
    TLH_0750.step
    751 Кб
    TLH_0900.step
    754 Кб
    TLH_1000.step
    758 Кб
    TLH_1250.step
    758 Кб
    TLH_1500.step
    763.1 Кб
    TLH_1750.step
    489.4 Кб
    TLH_2000.step
    496.3 Кб
    TLH_2250.step
    516 Кб
    TLH_2500.step
    514.6 Кб
    TLH_2750.step
    496.1 Кб
    TLH_3000.step
    505.6 Кб
