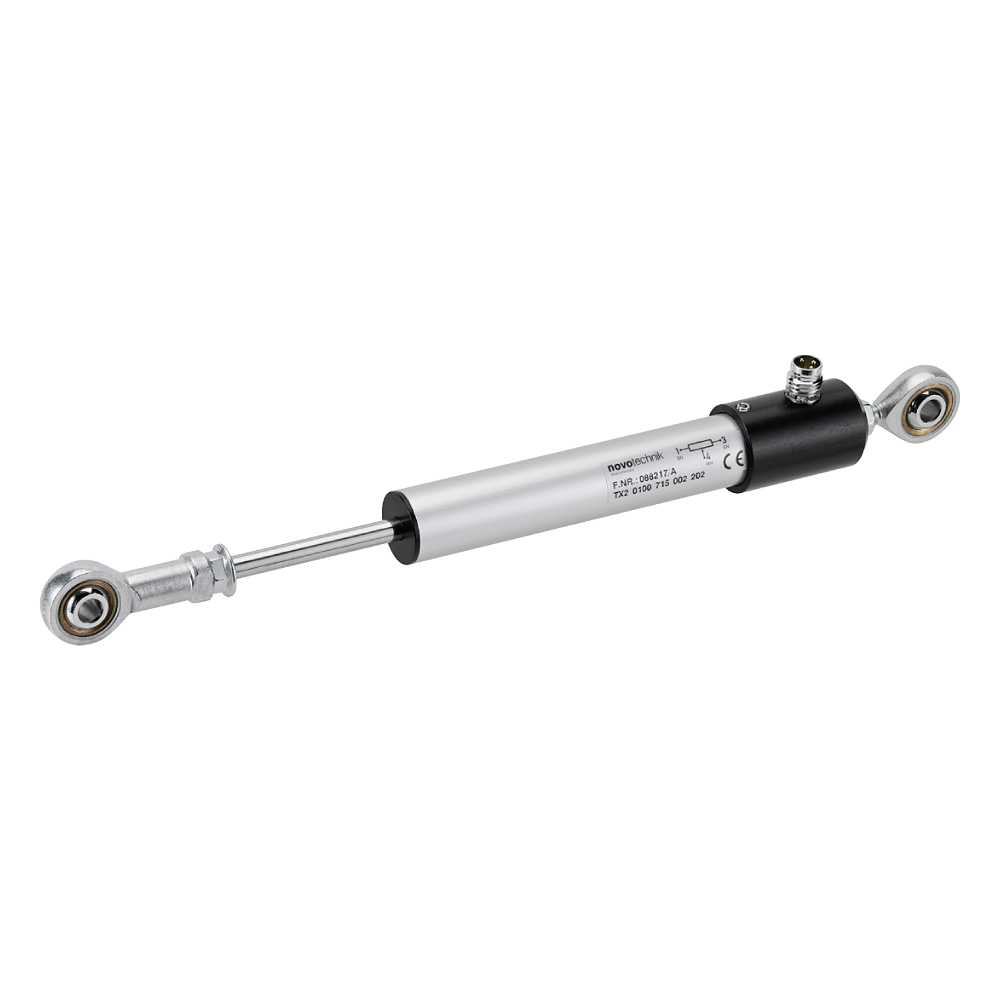

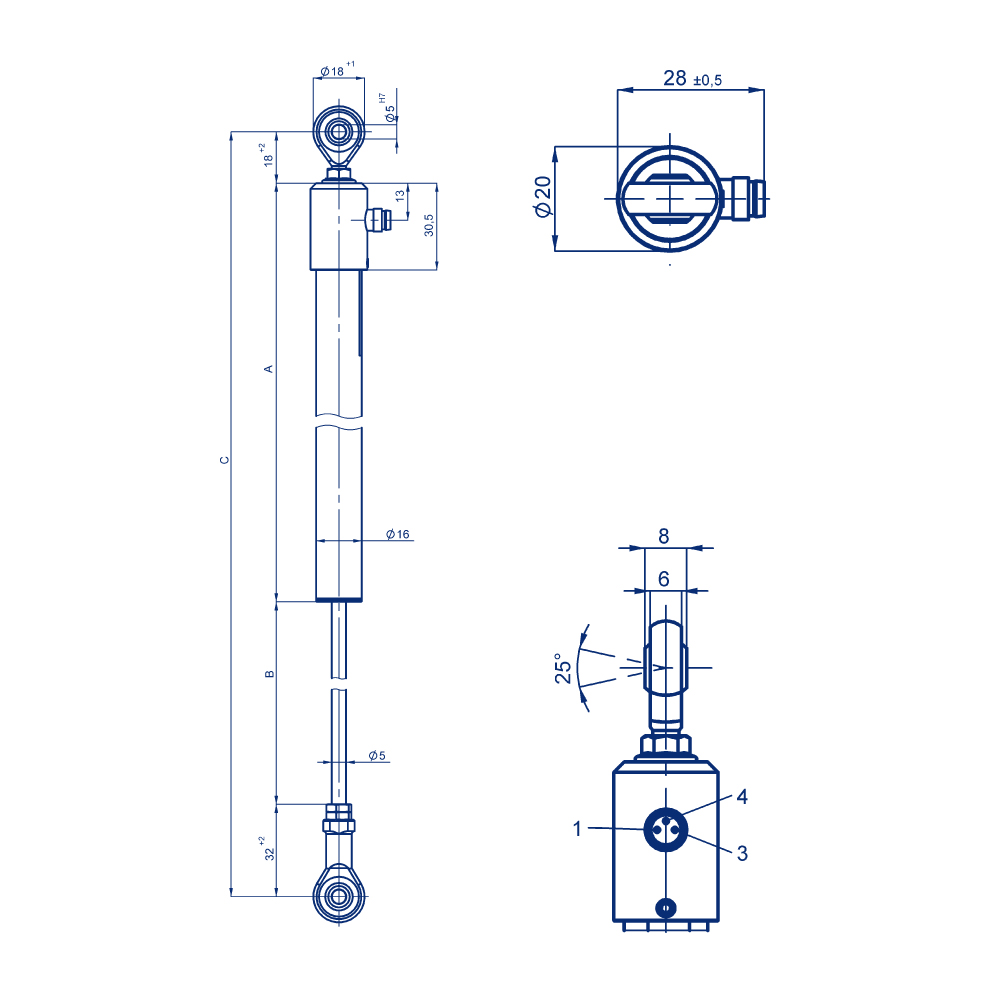

TX2 - потенциометрический датчик линейного перемещения
Описание
Высокий класс защиты и очень компактные размеры характеризуют этот потенциометр. Прочная конструкция в сочетании с металлическими фланцами и приводным штоком с двойным уплотнением делает серию TX2 идеальным выбором для эксплуатации в неблагоприятных условиях (грязь, пыль и влажность).
Электрическое соединение осуществляется радиальным штекерным разъемом или радиальным кабелем.
| Конструктивные особенности: | ||
| Исключительная линейность до ±0.05% | Высокое разрешение 0,01 мм | |
| Подходит для суровых условий (влага, масло, пыль) | Долгий срок службы - до 50млн. движений | |
| Компактные размеры = Ø16 mm | Легкий монтаж | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,05% |
| Удар (IEC 60068-2-27) | 50г (6мс) |
| Вибрация (IEC 60068-2-6) | 5...2000 Гц, Amax = 0.75 мм, amax = 20 г |
| Диапазон измерения | 25...300 мм |
| Диапазон рабочих температур |
-40 ...+85 °С для разъема; -20 ...+100 °С для кабеля. |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | >50x106 |
| Класс защиты | IP67 |
Коды заказа
| TX2-0025-716-002-101 | TX2-0075-716-002-101 | TX2-0150-716-002-101 | TX2-0250-716-002-101 | |||
| TX2-0025-716-002-202 | TX2-0075-716-002-202 | TX2-0150-716-002-202 | TX2-0250-716-002-202 | |||
| TX2-0050-716-002-101 | TX2-0100-716-002-101 | TX2-0200-716-002-101 | TX2-0300-716-002-101 | |||
| TX2-0050-716-002-202 | TX2-0100-716-002-202 | TX2-0200-716-002-202 | TX2-0300-716-002-202 |
