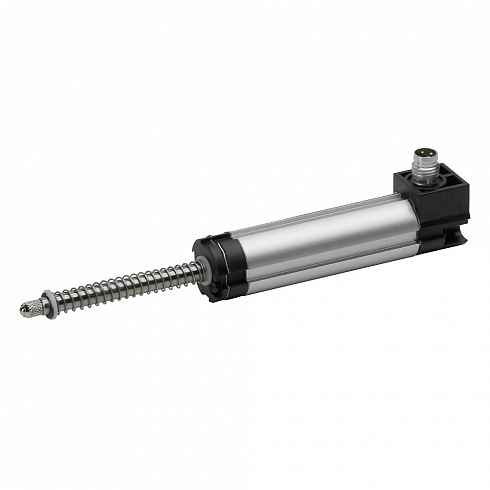

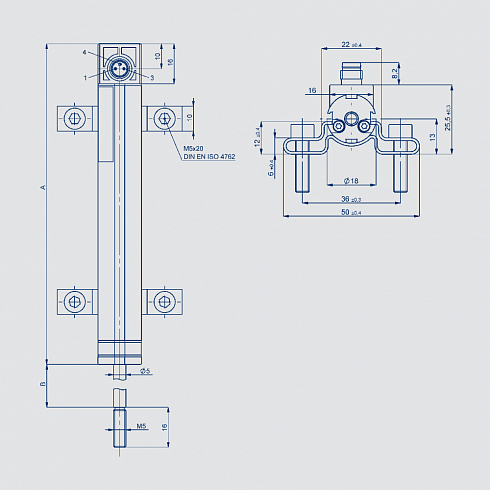

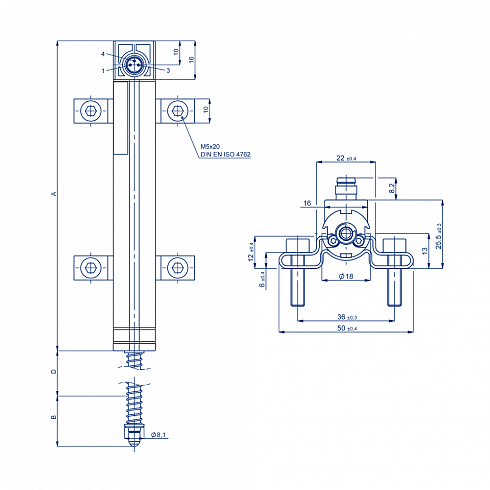

TEX - потенциометрический датчик линейного перемещения
Описание
Этот экономичный преобразователь характеризуется различными вариантами монтажа и компактными размерами. Гибкие монтажные зажимы позволяют легко монтировать его в различных условиях.
Типичными областями применения являются измерения линейного положения для контроля и отображения процесса, а также лабораторные испытания.
Конструктивные особенности: | ||
Отличительная линейность до ± 0,05% | Длительный срок службы | |
Высокое разрешение (0,01 мм) | Компактные размеры | |
Резьбовое соединение с механической системой | Доступны исполнения с кабелем и разъемом |
Характеристики
Метод измерения | потенциометрический |
Материал корпуса | анодированный алюминий |
Интерфейс | аналоговый |
Линейность | ≤ ±0,05% |
Удар (IEC 60068-2-27) | 50г (6мс) |
Вибрация (IEC 60068-2-6) | 5...2000 Гц, Amax = 0.75 мм, amax = 20 г |
Диапазон измерения | 10...300 мм |
Диапазон рабочих температур | -40...+85 °С |
Диапазон рабочей влажности, % отн. влажн. | 0 ... 95 (без конденсации) |
Ресурс | >100x106 |
Класс защиты | IP54 |
Коды заказа
TEX-0010-411-002-101 | TEX-0025-411-002-101 | TEX-0050-411-002-101 | TEX-0075-411-002-101 | |||
TEX-0010-411-002-202 | TEX-0025-411-002-202 | TEX-0050-411-002-202 | TEX-0075-411-002-202 | |||
TEX-0010-411-002-205 | TEX-0025-411-002-205 | TEX-0050-411-002-205 | TEX-0075-411-002-205 | |||
TEX-0010-411-002-302 | TEX-0025-411-002-302 | TEX-0050-411-002-302 | TEX-0075-411-002-302 | |||
TEX-0010-411-002-305 | TEX-0025-411-002-305 | TEX-0050-411-002-305 | TEX-0075-411-002-305 | |||
TEX-0010-418-002-101 | TEX-0025-418-002-101 | TEX-0050-418-002-101 | TEX-0075-418-002-101 | |||
TEX-0010-418-002-202 | TEX-0025-418-002-202 | TEX-0050-418-002-202 | TEX-0075-418-002-202 | |||
TEX-0010-418-002-205 | TEX-0025-418-002-205 | TEX-0050-418-002-205 | TEX-0075-418-002-205 | |||
TEX-0010-418-002-302 | TEX-0025-418-002-302 | TEX-0050-418-002-302 | TEX-0075-418-002-302 | |||
TEX-0010-418-002-305 | TEX-0025-418-002-305 | TEX-0050-418-002-305 | TEX-0075-418-002-305 | |||
TEX-0100-411-002-101 | TEX-0125-411-002-101 | TEX-0150-411-002-101 | TEX-0175-411-002-101 | |||
TEX-0100-411-002-202 | TEX-0125-411-002-202 | TEX-0150-411-002-202 | TEX-0175-411-002-202 | |||
TEX-0100-411-002-205 | TEX-0125-411-002-205 | TEX-0150-411-002-205 | TEX-0175-411-002-205 | |||
TEX-0100-411-002-302 | TEX-0125-411-002-302 | TEX-0150-411-002-302 | TEX-0175-411-002-302 | |||
TEX-0100-411-002-305 | TEX-0125-411-002-305 | TEX-0150-411-002-305 | TEX-0175-411-002-305 | |||
TEX-0100-418-002-101 | TEX-0125-418-002-101 | TEX-0150-418-002-101 | TEX-0175-418-002-101 | |||
TEX-0100-418-002-202 | TEX-0125-418-002-202 | TEX-0150-418-002-202 | TEX-0175-418-002-202 | |||
TEX-0100-418-002-205 | TEX-0125-418-002-205 | TEX-0150-418-002-205 | TEX-0175-418-002-205 | |||
TEX-0100-418-002-302 | TEX-0125-418-002-302 | TEX-0150-418-002-302 | TEX-0175-418-002-302 | |||
TEX-0100-418-002-305 | TEX-0125-418-002-305 | TEX-0150-418-002-305 | TEX-0175-418-002-305 | |||
TEX-0200-411-002-101 | TEX-0250-411-002-101 | TEX-0300-411-002-101 | ||||
TEX-0200-411-002-202 | TEX-0250-411-002-202 | TEX-0300-411-002-202 | ||||
TEX-0200-411-002-205 | TEX-0250-411-002-205 | TEX-0300-411-002-205 | ||||
TEX-0200-411-002-302 | TEX-0250-411-002-302 | TEX-0300-411-002-302 | ||||
TEX-0200-411-002-305 | TEX-0250-411-002-305 | TEX-0300-411-002-305 | ||||
TEX-0200-418-002-101 | TEX-0250-418-002-101 | TEX-0300-418-002-101 | ||||
TEX-0200-418-002-202 | TEX-0250-418-002-202 | TEX-0300-418-002-202 | ||||
TEX-0200-418-002-205 | TEX-0250-418-002-205 | TEX-0300-418-002-205 | ||||
TEX-0200-418-002-302 | TEX-0250-418-002-302 | TEX-0300-418-002-302 | ||||
TEX-0200-418-002-305 | TEX-0250-418-002-305 | TEX-0300-418-002-305 |
