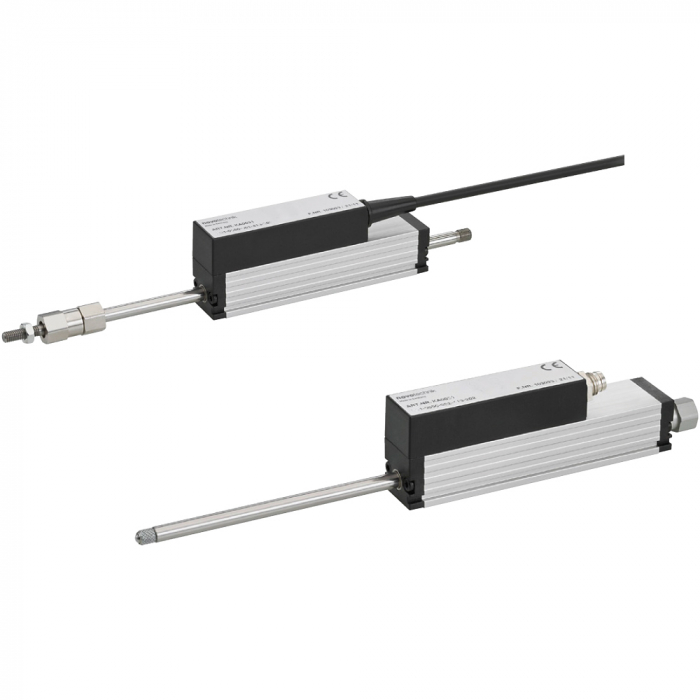

TE1 - потенциометрический датчик линейного перемещения
Компактный преобразователь с возможностью измерения от 25 мм до 150 мм с технологией проводящего пластика и встроенной обработкой сигнала.
Имеет две модификации - с неподпружиненным толкателем и возвратной пружиной.
Модель с толкателем и шарнирным наконечником (серьгой) обеспечивает работу без люфта даже при параллельном и угловом смещении датчика относительно направления измерения.
Датчик TE1 с возвратной пружиной решает более широкий спектр задач и устойчив к повышенным рабочим силам.
Датчик имеет прочную конструкцию благодаря двухсторонней опоре приводного стержня. Для подпружиненного типа допускаются высокие боковые усилия на кончике стержня, которые могут возникать в процессе эксплуатации.
Линейный преобразователь со встроенной обработкой сигнала (4 ... 20 мА или 0 ... 10 В) подключается непосредственно к аналоговым входам контроллера.
Конструктивные особенности: | ||

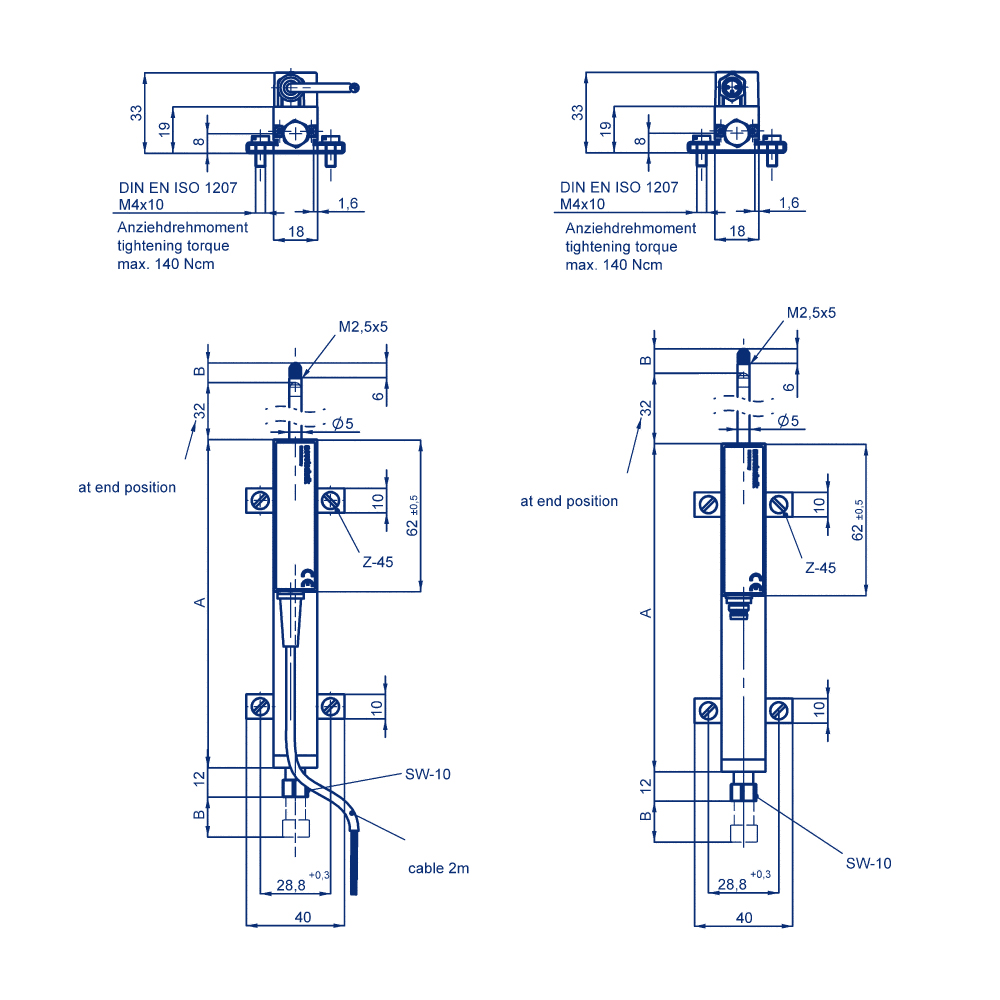

Компактный дизайн 18х18 мм | Большой срок службы (до 100 млн. движений) | |
Высокая линейность до ± 0,075% | Повторяемость до ± 0,002 мм | |
Приводной вал с двухсторонней опорой | Совместимость со стандартными наконечниками | |
Стойкость к ударам и вибрации | По выбору кабельное или штекерное соединение | |
Шарнирный наконечник исключает боковые нагрузки | Высокие эксплуатационные скорости - до 10 м/с | |
Низкий температурный коэффициент <20 ppm/K | Интегрированная обработка сигналов |
Области применения: | ||
Измерение/контроль | Машиностроение | |
Деревообрабатывающие станки | Клепальные машины | |
Упаковочные машины | Сварочные аппараты | |
Строительная техника | Медицинская техника |
Метод измерения | потенциометрический |
Материал корпуса | анодированный алюминий |
Интерфейс | аналоговый |
Линейность | ≤ ±0,075% |
Удар (IEC 60068-2-27) | 50г (11 мс) (одиночный удар) |
Вибрация (IEC 60068-2-6) | 20 (5...2000 Гц, Amax = 0,75 мм) |
Диапазон измерения | 25...150 мм |
Диапазон рабочих температур | -40...+85 °С |
Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
Ресурс | >100x106 |
Класс защиты | IP40 |
TE1-0025-101-411-101 | TE1-0050-101-411-101 | TE1-0075-101-411-101 | ||
TE1-0025-101-411-202 | TE1-0050-101-411-202 | TE1-0075-101-411-202 | ||
TE1-0025-101-412-101 | TE1-0050-101-412-101 | TE1-0075-101-412-101 | ||
TE1-0025-101-412-202 | TE1-0050-101-412-202 | TE1-0075-101-412-202 | ||
TE1-0025-101-421-101 | TE1-0050-101-421-101 | TE1-0075-101-421-101 | ||
TE1-0025-101-421-202 | TE1-0050-101-421-202 | TE1-0075-101-421-202 | ||
TE1-0025-101-422-101 | TE1-0050-101-422-101 | TE1-0075-101-422-101 | ||
TE1-0025-101-422-202 | TE1-0050-101-422-202 | TE1-0075-101-422-202 | ||
TE1-0025-102-411-101 | TE1-0050-102-411-101 | TE1-0075-102-411-101 | ||
TE1-0025-102-411-202 | TE1-0050-102-411-202 | TE1-0075-102-411-202 | ||
TE1-0025-102-412-101 | TE1-0050-102-412-101 | TE1-0075-102-412-101 | ||
TE1-0025-102-412-202 | TE1-0050-102-412-202 | TE1-0075-102-412-202 | ||
TE1-0025-102-421-101 | TE1-0050-102-421-101 | TE1-0075-102-421-101 | ||
TE1-0025-102-421-202 | TE1-0050-102-421-202 | TE1-0075-102-421-202 | ||
TE1-0025-102-422-101 | TE1-0050-102-422-101 | TE1-0075-102-422-101 | ||
TE1-0025-102-422-202 | TE1-0050-102-422-202 | TE1-0075-102-422-202 | ||
TE1-0100-101-411-101 | TE1-0150-101-411-101 | |||
TE1-0100-101-411-202 | TE1-0150-101-411-202 | |||
TE1-0100-101-412-101 | TE1-0150-101-412-101 | |||
TE1-0100-101-412-202 | TE1-0150-101-412-202 | |||
TE1-0100-101-421-101 | TE1-0150-101-421-101 | |||
TE1-0100-101-421-202 | TE1-0150-101-421-202 | |||
TE1-0100-101-422-101 | TE1-0150-101-422-101 | |||
TE1-0100-101-422-202 | TE1-0150-101-422-202 | |||
TE1-0100-102-411-101 | TE1-0150-102-411-101 | |||
TE1-0100-102-411-202 | TE1-0150-102-411-202 | |||
TE1-0100-102-412-101 | TE1-0150-102-412-101 | |||
TE1-0100-102-412-202 | TE1-0150-102-412-202 | |||
TE1-0100-102-421-101 | TE1-0150-102-421-101 | |||
TE1-0100-102-421-202 | TE1-0150-102-421-202 | |||
TE1-0100-102-422-101 | TE1-0150-102-422-101 | |||
TE1-0100-102-422-202 | TE1-0150-102-422-202 |
