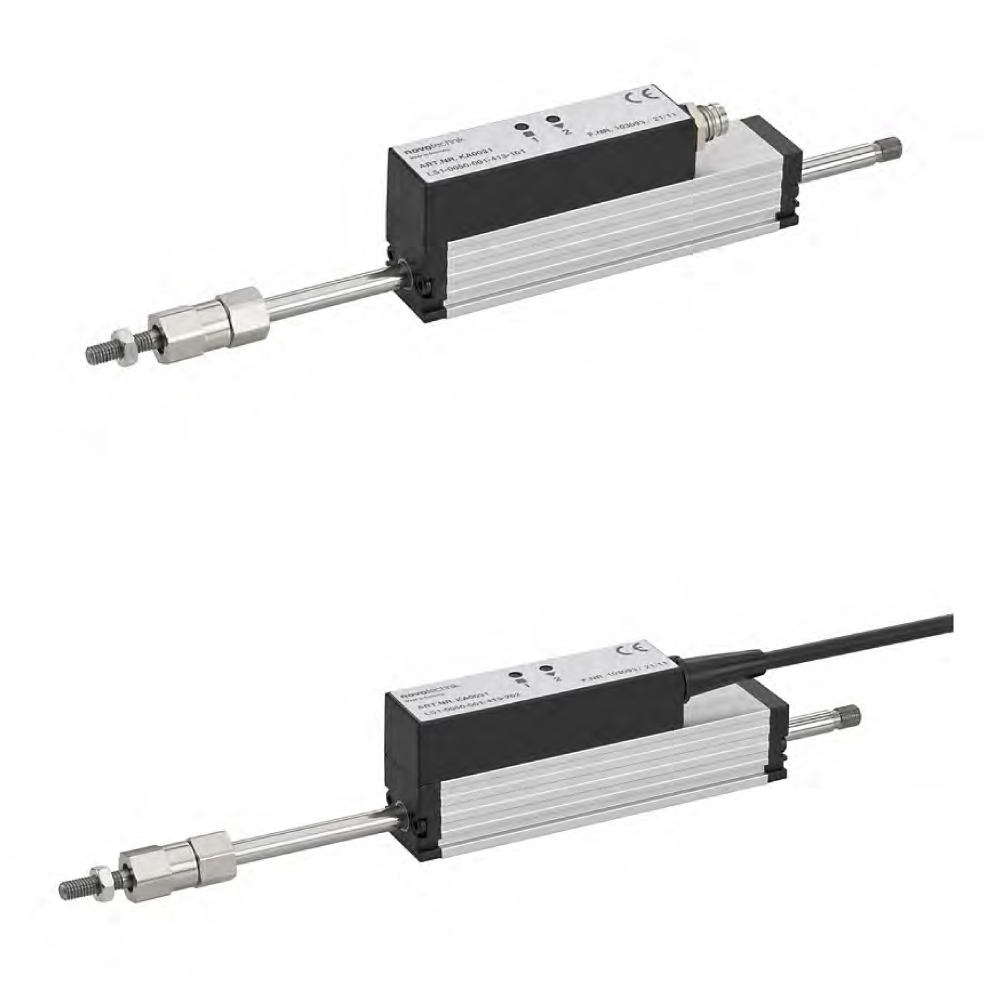

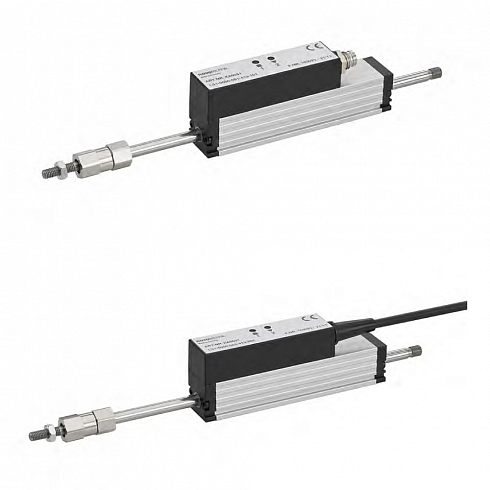

LS1 - индуктивный датчик линейного перемещения
Описание
Датчик положения основан на бесконтактной индуктивной измерительной технологии NOVOPAD. Обеспечивает прямое измерение для отображения или обратной связи.
Прочная и компактная конструкция корпуса делает LS1 надежным решением для промышленного применения.
Имеет две модификации - с толкателем и возвратной пружиной.
Оба конца толкателя опираются на металлические подшипники скольжения, что допускает высокие боковые усилия на наконечник штока.
Шарнирный наконечник обеспечивает работу без люфта и поперечного усилия, даже при перпендикулярном или угловом смещении между осью датчика и направлением движения.
Модель LS1 с возвратной пружиной расширяет сферу использования данного индуктивного датчика линейного положения в более широком спектре задач.
Встроенный сигнальный процессор с программируемой функцией конечных точек (Teach-in) обеспечивает абсолютный и пропорциональный выходной сигнал напряжения или тока.
LS1 функционируют по бесконтактной технологии, не подвержены износу, а значит и не требуют обслуживания.
Преобразователи обеспечивают оптимальную воспроизводимость, разрешение и линейность.
Датчики LS1 можно заменить без калибровки. Магнитные поля не влияют на измерительный сигнал.
| Конструктивные особенности: | ||
| Линейность ± 0,15% | Разрешение 0,05% или 0,1% | |
| Большой срок службы (до 100 млн. движений), в зависимости от применения | Программирование функции Teach-in с помощью кнопок со светодиодным индикатором | |
| Стандартные сигналы напряжения или тока | Нечувствительность к магнитным полям | |

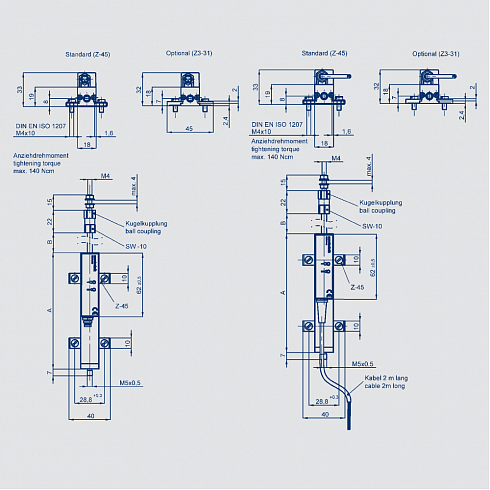

| Компактный профиль 18x18 мм | Двухсторонняя опора для толкателя | |
| Совместим со стандартными наконечниками | Доступно исполнение с кабелем и разъемом | |
Характеристики
| Метод измерения | индуктивный |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,15% |
| Удар (IEC 60068-2-27) | 100г (11 мс) (одиночный удар) |
| Вибрация (IEC 60068-2-6) | 10...2000 Гц, Amax = 0.75 mm |
| Диапазон измерения | 25...200 мм |
| Диапазон рабочих температур |
-40...+85 °С для разъема; -30...+100 °С для кабеля. |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | >100x108 |
| Класс защиты | IP40 |
Коды заказа
| LS1-0025-001-411-101 | LS1-0050-001-411-101 | LS1-0075-001-411-101 | ||
| LS1-0025-001-411-202 | LS1-0050-001-411-202 | LS1-0075-001-411-202 | ||
| LS1-0025-001-412-101 | LS1-0050-001-412-101 | LS1-0075-001-412-101 | ||
| LS1-0025-001-412-202 | LS1-0050-001-412-202 | LS1-0075-001-412-202 | ||
| LS1-0025-001-413-101 | LS1-0050-001-413-101 | LS1-0075-001-413-101 | ||
| LS1-0025-001-413-202 | LS1-0050-001-413-202 | LS1-0075-001-413-202 | ||
| LS1-0025-001-414-101 | LS1-0050-001-414-101 | LS1-0075-001-414-101 | ||
| LS1-0025-001-414-202 | LS1-0050-001-414-202 | LS1-0075-001-414-202 | ||
| LS1-0025-001-421-101 | LS1-0050-001-421-101 | LS1-0075-001-421-101 | ||
| LS1-0025-001-421-202 | LS1-0050-001-421-202 | LS1-0075-001-421-202 | ||
| LS1-0025-001-422-101 | LS1-0050-001-422-101 | LS1-0075-001-422-101 | ||
| LS1-0025-001-422-202 | LS1-0050-001-422-202 | LS1-0075-001-422-202 | ||
| LS1-0025-001-423-101 | LS1-0050-001-423-101 | LS1-0075-001-423-101 | ||
| LS1-0025-001-423-202 | LS1-0050-001-423-202 | LS1-0075-001-423-202 | ||
| LS1-0025-001-424-101 | LS1-0050-001-424-101 | LS1-0075-001-424-101 | ||
| LS1-0025-001-424-202 | LS1-0050-001-424-202 | LS1-0075-001-424-202 | ||
| LS1-0100-001-411-101 | LS1-0150-001-411-101 | LS1-0200-001-411-101 | ||
| LS1-0100-001-411-202 | LS1-0150-001-411-202 | LS1-0200-001-411-202 | ||
| LS1-0100-001-412-101 | LS1-0150-001-412-101 | LS1-0200-001-412-101 | ||
| LS1-0100-001-412-202 | LS1-0150-001-412-202 | LS1-0200-001-412-202 | ||
| LS1-0100-001-413-101 | LS1-0150-001-413-101 | LS1-0200-001-413-101 | ||
| LS1-0100-001-413-202 | LS1-0150-001-413-202 | LS1-0200-001-413-202 | ||
| LS1-0100-001-414-101 | LS1-0150-001-414-101 | LS1-0200-001-414-101 | ||
| LS1-0100-001-414-202 | LS1-0150-001-414-202 | LS1-0200-001-414-202 | ||
| LS1-0100-001-421-101 | LS1-0150-001-421-101 | LS1-0200-001-421-101 | ||
| LS1-0100-001-421-202 | LS1-0150-001-421-202 | LS1-0200-001-421-202 | ||
| LS1-0100-001-422-101 | LS1-0150-001-422-101 | LS1-0200-001-422-101 | ||
| LS1-0100-001-422-202 | LS1-0150-001-422-202 | LS1-0200-001-422-202 | ||
| LS1-0100-001-423-101 | LS1-0150-001-423-101 | LS1-0200-001-423-101 | ||
| LS1-0100-001-423-202 | LS1-0150-001-423-202 | LS1-0200-001-423-202 | ||
| LS1-0100-001-424-101 | LS1-0150-001-424-101 | LS1-0200-001-424-101 | ||
| LS1-0100-001-424-202 | LS1-0150-001-424-202 | LS1-0200-001-424-202 | ||
