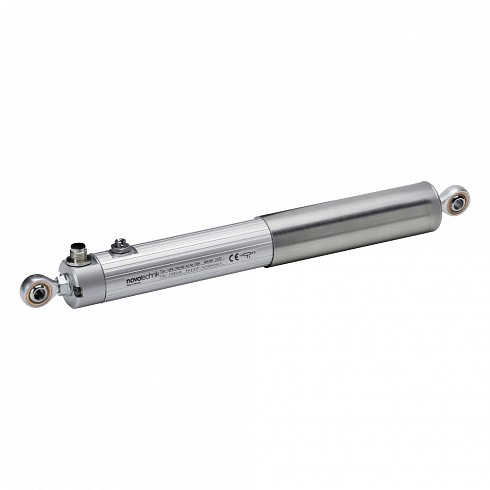

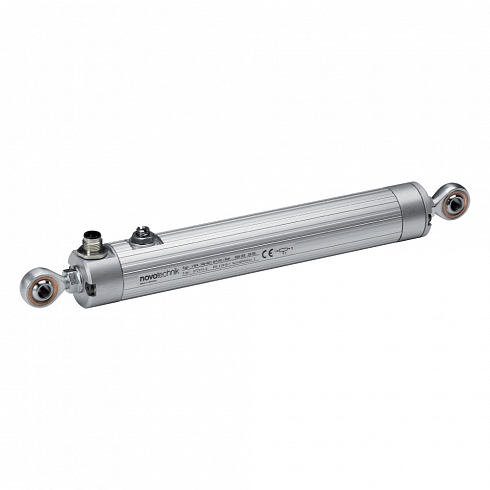

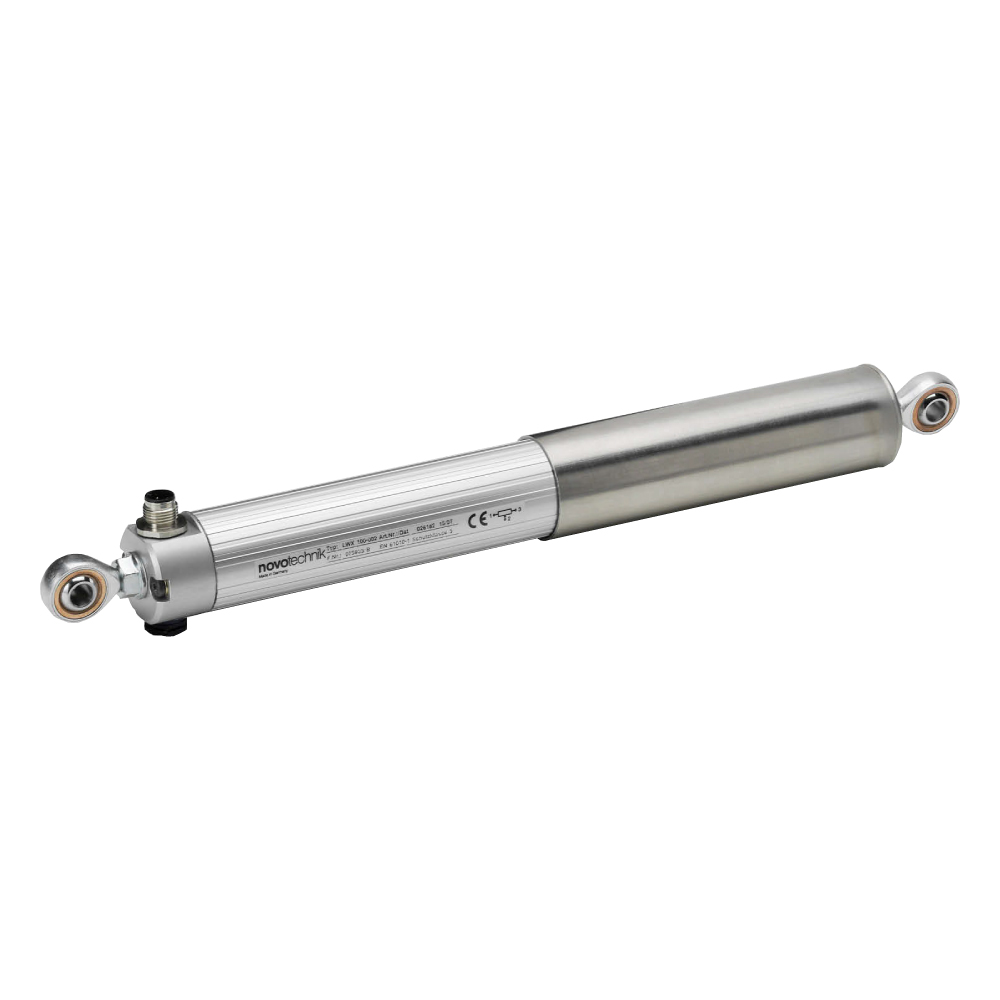

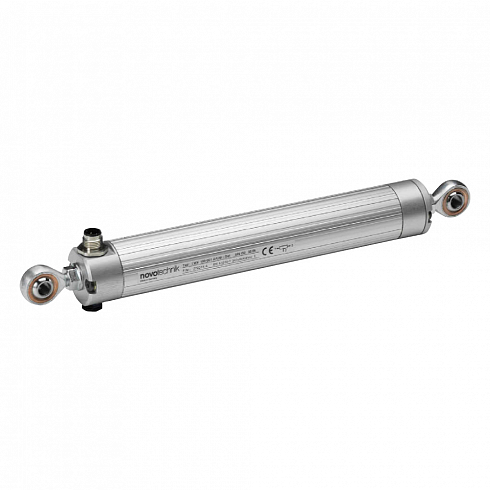

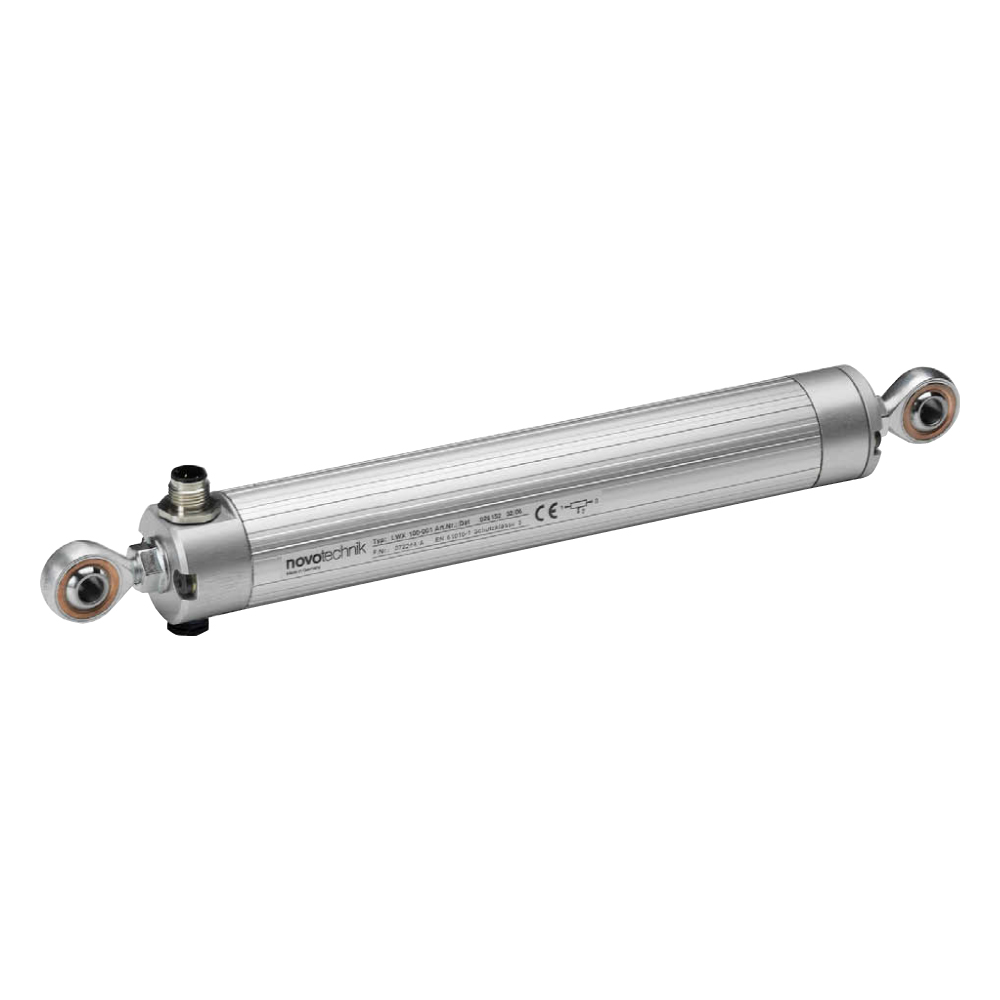

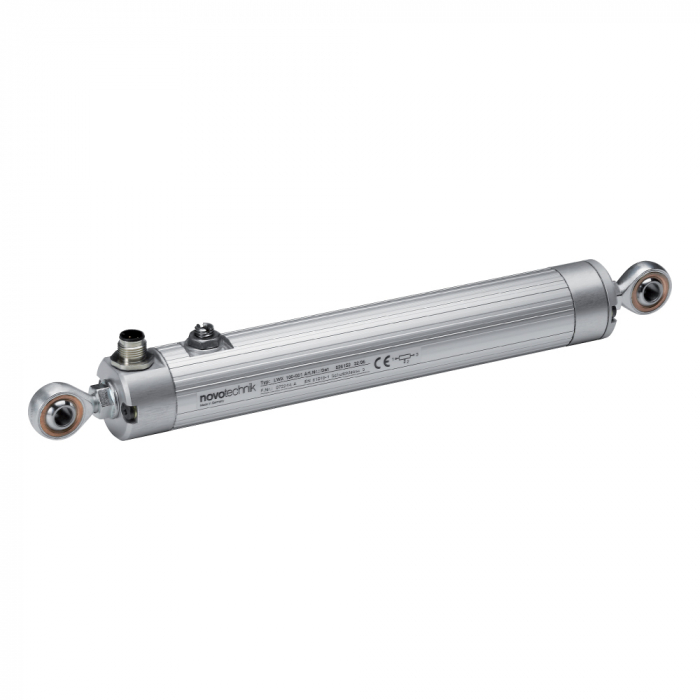

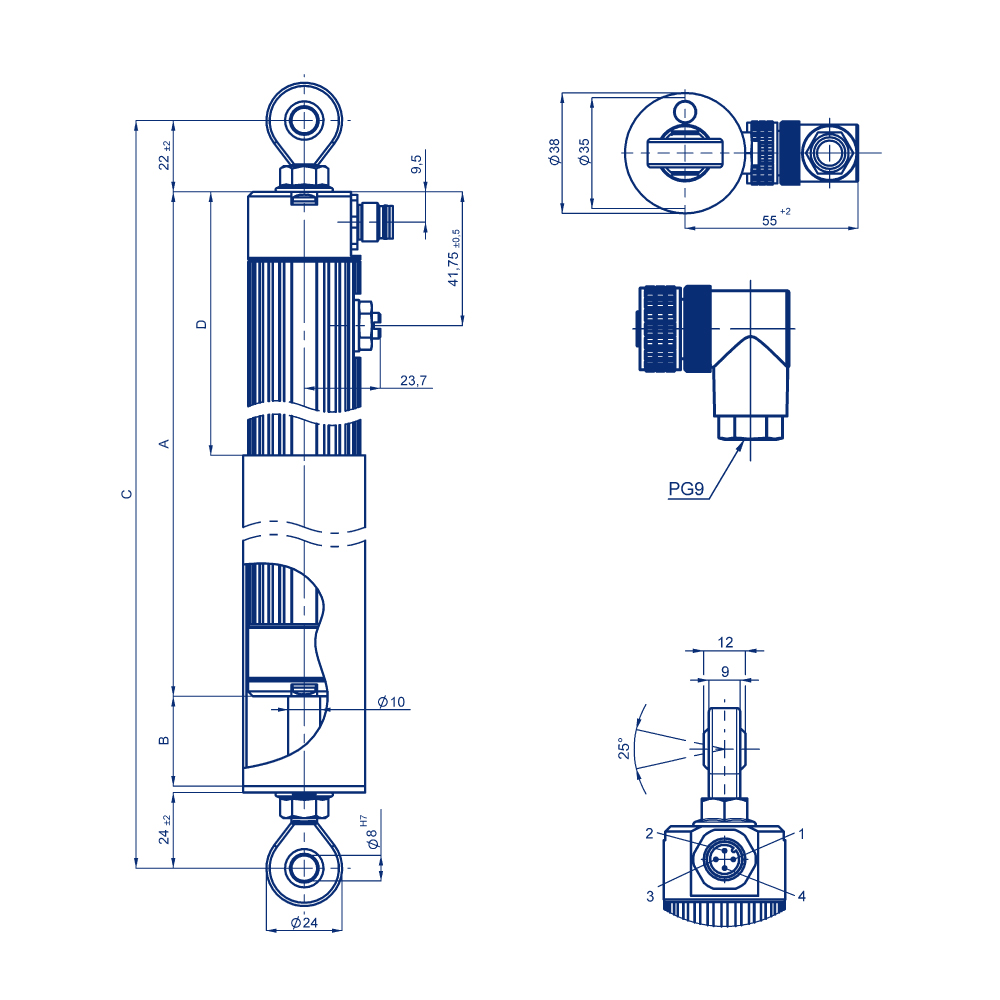

LWX - потенциометрический датчик линейного перемещения
Описание
Разработанная для экстремальных условий эксплуатации, серия датчиков линейного положения LWX имеет цельнометаллический корпус и запатентованную технологию выравнивания давления, которое может ухудшить работу в механической, автомобильной, и робототехнической промышленности, где необходим увеличенный срок эксплуатации.
Прочные датчики положения Novotechnik обеспечивают прямое, абсолютное измерение смещения или длины. Крепления с поворотной головкой сводят к минимуму люфт и гарантируют высокую точность.
Конструктивные особенности: | ||
Цельнометаллический корпус | Устойчив к коррозии | |
Запатентованная система компенсации перепада давления | Подходит для суровых условий эксплуатации (влажность, масло, пыль) | |
Устойчив к вибрации | Двухопорный приводной шток | |
Класс защиты IP67 | Легкий монтаж | |
Линейность до ±0,04% | Высокое разрешение (0,01 мм) | |
Долгий срок службы до 50 млн. движений | Доступна версия с кабелем и разъемом |
Характеристики
Метод измерения | потенциометрический |
Материал корпуса | анодированный алюминий |
Интерфейс | аналоговый |
Линейность | ≤ ±0,04% |
Удар (IEC 60068-2-27) | 50г (11 мс) |
Вибрация (IEC 60068-2-6) | 5...2000 Гц, Amax = 0.75 мм, amax = 20 г |
Диапазон измерения | 50...750 мм |
Диапазон рабочих температур | -30...+100 °С |
Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
Ресурс | >50x106 |
Класс защиты | IP67 |
Коды заказа
LWX-0050-001 | LWX-0050-002 | LWX-0050-001-201 | LWX-0050-002-201 | |||
LWX-0075-001 | LWX-0075-002 | LWX-0075-001-201 | LWX-0075-002-201 | |||
LWX-0100-001 | LWX-0100-002 | LWX-0100-001-201 | LWX-0100-002-201 | |||
LWX-0150-001 | LWX-0150-002 | LWX-0150-001-201 | LWX-0150-002-201 | |||
LWX-0175-001 | LWX-0175-002 | LWX-0175-001-201 | LWX-0175-002-201 | |||
LWX-0225-001 | LWX-0225-002 | LWX-0225-001-201 | LWX-0225-002-201 | |||
LWX-0250-001 | LWX-0250-002 | LWX-0250-001-201 | LWX-0250-002-201 | |||
LWX-0300-001 | LWX-0300-002 | LWX-0300-001-201 | LWX-0300-002-201 | |||
LWX-0360-001 | LWX-0360-002 | LWX-0360-001-201 | LWX-0360-002-201 | |||
LWX-0450-001 | LWX-0450-002 | LWX-0450-001-201 | LWX-0450-002-201 | |||
LWX-0500-001 | LWX-0500-002 | LWX-0500-001-201 | LWX-0500-002-201 | |||
LWX-0600-001 | LWX-0600-002 | LWX-0600-001-201 | LWX-0600-002-201 | |||
LWX-0750-001 | LWX-0750-002 | LWX-0750-001-201 | LWX-0750-002-201 | |||
LWX-0050-003-101 | LWX-0050-003-201 | LWX-0050-004-101 | LWX-0050-004-201 | |||
LWX-0075-003-101 | LWX-0075-003-201 | LWX-0075-004-101 | LWX-0075-004-201 | |||
LWX-0100-003-101 | LWX-0100-003-201 | LWX-0100-004-101 | LWX-0100-004-201 | |||
LWX-0150-003-101 | LWX-0150-003-201 | LWX-0150-004-101 | LWX-0150-004-201 | |||
LWX-0175-003-101 | LWX-0175-003-201 | LWX-0175-004-101 | LWX-0175-004-201 | |||
LWX-0225-003-101 | LWX-0225-003-201 | LWX-0225-004-101 | LWX-0225-004-201 | |||
LWX-0250-003-101 | LWX-0250-003-201 | LWX-0250-004-101 | LWX-0250-004-201 | |||
LWX-0300-003-101 | LWX-0300-003-201 | LWX-0300-004-101 | LWX-0300-004-201 | |||
LWX-0360-003-101 | LWX-0360-003-201 | LWX-0360-004-101 | LWX-0360-004-201 | |||
LWX-0450-003-101 | LWX-0450-003-201 | LWX-0450-004-101 | LWX-0450-004-201 | |||
LWX-0500-003-101 | LWX-0500-003-201 | LWX-0500-004-101 | LWX-0500-004-201 | |||
LWX-0600-003-101 | LWX-0600-003-201 | LWX-0600-004-101 | LWX-0600-004-201 | |||
LWX-0750-003-101 | LWX-0750-003-201 | LWX-0750-004-101 | LWX-0750-004-201 |
