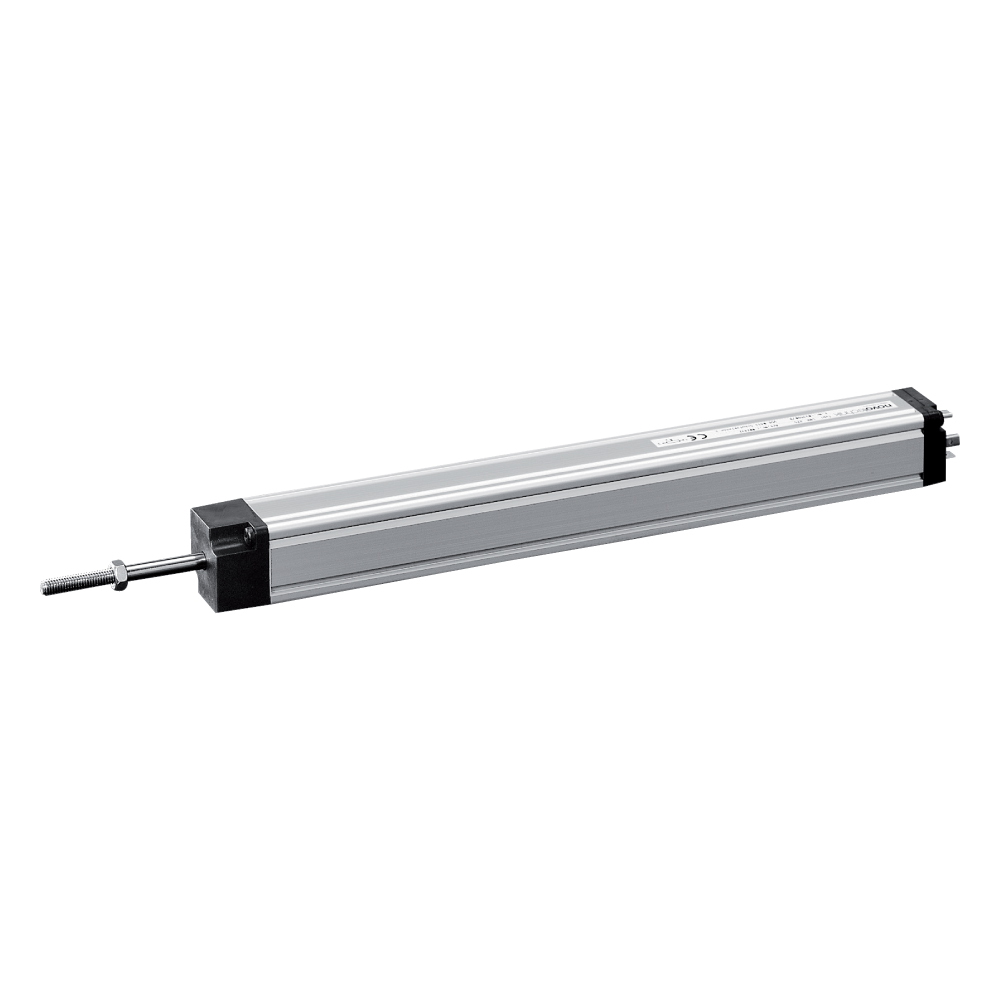

    LWH - потенциометрический датчик линейного перемещения

    В НАЛИЧИИ
    • LWH - потенциометрический датчик линейного перемещения
    • LWH - потенциометрический датчик линейного перемещения
    • LWH - потенциометрический датчик линейного перемещения
    • LWH - потенциометрический датчик линейного перемещения
    • Описание
    • Характеристики
    • Коды заказа
    • Техническая документация
    • DXF
    • EXE
    • IGES
    • STEP
    Описание

    Датчики положения с резистивной и коллекторной дорожкой, изготовленной из проводящей пластмассы, обеспечивают прямое и точное измерение хода в приложениях с дисплеем или обратной связью.

    Высокое разрешение (0,01 мм) в сочетании с длиной хода до 900 мм позволяет точно измерять линейное смещение. Стойка и шестерни или подобные устройства не требуются, потому что конструкция датчиков Novotechnik такова, что они могут быть встроены непосредственно в механическую систему.

    Более жесткие допуски на экструдированном корпусе в сочетании со специальной обработкой поверхности обеспечивают высокие рабочие скорости и уменьшают износ. Поворотный передний подшипник преодолевает «залипание» даже при возникновении угловых ошибок или нарушении параллельности.

    Метод крепления датчика LWH и подсоединения к резистивной дорожке обеспечивает высочайшую степень надежности даже в тяжелых условиях работы. При потолочном монтаже на труднодоступных механизмах можно предварительно установить зажимы на монтажную поверхность, а затем просто «защелкнуть» на них датчик.

    Датчик положения имеет монтажные канавки на всех четырех поверхностях корпуса. Таким образом, потенциометр всегда может быть установлен с нагревательным элементом, направленным вверх (это можно узнать по положению средней монтажной канавки, которая располагается прямо напротив нагревательного элемента), независимо от монтажной поверхности.

    Следовательно, частицы, образующиеся в результате эрозии внутри датчика, не будут попадать на нагревательный элемент, что способствует продлению срока службы датчика.

    Конструктивные особенности:
    Высокое разрешение 0,01 мм     Исключительная линейность до ±0,04 %
    Очень высокая скорость работы     Класс защиты IP55
    Подключение с помощью штепсельного разъема
    в соответствии с DIN 43 650 (гидравлический соединитель)
        Длительный срок службы –
    до 100 млн. перемещений в зависимости от применения
    Характеристики
    Метод измерения потенциометрический
    Материал корпуса анодированный алюминий
    Интерфейс аналоговый
    Линейность ≤ ±0,04%
    Удар (IEC 60068-2-27) 50г (11 мс)
    Вибрация (IEC 60068-2-6) 5...2000 Гц, Amax = 0.75 мм, amax = 20 г
    Диапазон измерения 75...900 мм
    Диапазон рабочих температур -30...+100 °С
    Ресурс >100x106
    Класс защиты IP54
    Коды заказа
    LWH-0060   LWH-0200   LWH-0360   LWH-0550
    LWH-0075   LWH-0225   LWH-0375   LWH-0600
    LWH-0100   LWH-0250   LWH-0400   LWH-0650
    LWH-0130   LWH-0275   LWH-0425   LWH-0750
    LWH-0150   LWH-0300   LWH-0450   LWH-0800
    LWH-0175   LWH-0325   LWH-0500   LWH-0900
    Техническая документация
    LWH
    224 Кб

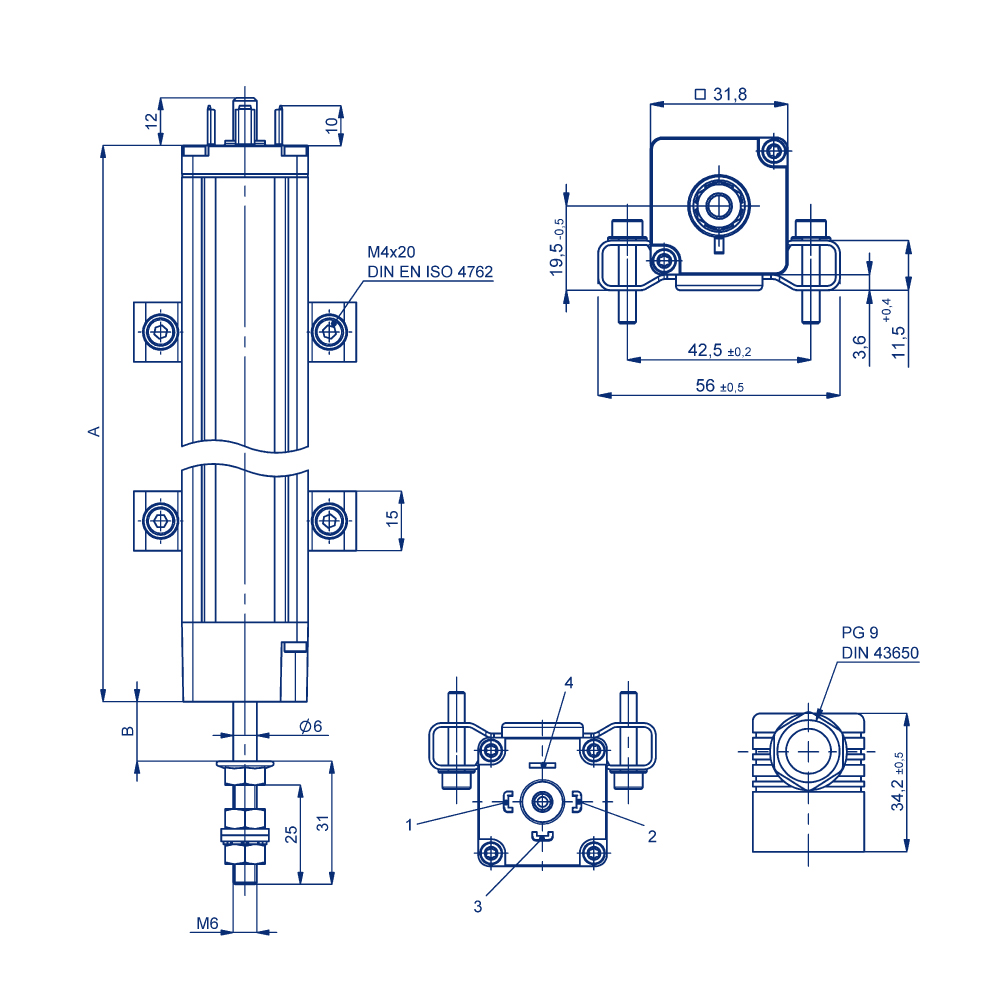

    LWH_Drawing
    125.4 Кб
    DXF
    LWH_Drawing.dxf
    151.4 Кб
    EXE
    LWH_075.exe
    4.2 Мб
    LWH_100.exe
    4.2 Мб
    LWH_130.exe
    4.2 Мб
    LWH_150.exe
    4.2 Мб
    LWH_175.exe
    4.2 Мб
    LWH_200.exe
    4.2 Мб
    LWH_225.exe
    4.2 Мб
    LWH_250.exe
    4.2 Мб
    LWH_275.exe
    4.2 Мб
    LWH_325.exe
    4.2 Мб
    LWH_360.exe
    5.1 Мб
    LWH_375.exe
    4.2 Мб
    LWH_400.exe
    4.2 Мб
    LWH_450.exe
    4.2 Мб
    LWH_500.exe
    4.2 Мб
    LWH_550.exe
    4.2 Мб
    LWH_600.exe
    4.2 Мб
    LWH_750.exe
    4.2 Мб
    LWH_900.exe
    4.2 Мб
    IGES
    LWH_075.igs
    865.8 Кб
    LWH_100.igs
    865.6 Кб
    LWH_130.igs
    866 Кб
    LWH_150.igs
    865.9 Кб
    LWH_175.igs
    865.6 Кб
    LWH_200.igs
    865.3 Кб
    LWH_225.igs
    865.7 Кб
    LWH_250.igs
    865.6 Кб
    LWH_275.igs
    865.7 Кб
    LWH_360.igs
    525.3 Кб
    LWH_375.igs
    865.9 Кб
    LWH_400.igs
    865.9 Кб
    LWH_450.igs
    865.8 Кб
    LWH_500.igs
    866.1 Кб
    LWH_550.igs
    866.1 Кб
    LWH_600.igs
    866.1 Кб
    LWH_750.igs
    866.1 Кб
    LWH_900.igs
    866.2 Кб
    STEP
    LWH_075.step
    523.6 Кб
    LWH_100.step
    553.2 Кб
    LWH_130.step
    548.2 Кб
    LWH_150.step
    536.4 Кб
    LWH_175.step
    541 Кб
    LWH_200.step
    535.6 Кб
    LWH_225.step
    540.3 Кб
    LWH_250.step
    539.8 Кб
    LWH_275.step
    539.7 Кб
    LWH_325.step
    553.1 Кб
    LWH_360.step
    273.9 Кб
    LWH_375.step
    556.4 Кб
    LWH_400.step
    557.2 Кб
    LWH_450.step
    558.3 Кб
    LWH_500.step
    561.9 Кб
    LWH_550.step
    558 Кб
    LWH_600.step
    559.4 Кб
    LWH_750.step
    563 Кб
    LWH_900.step
    562.5 Кб
