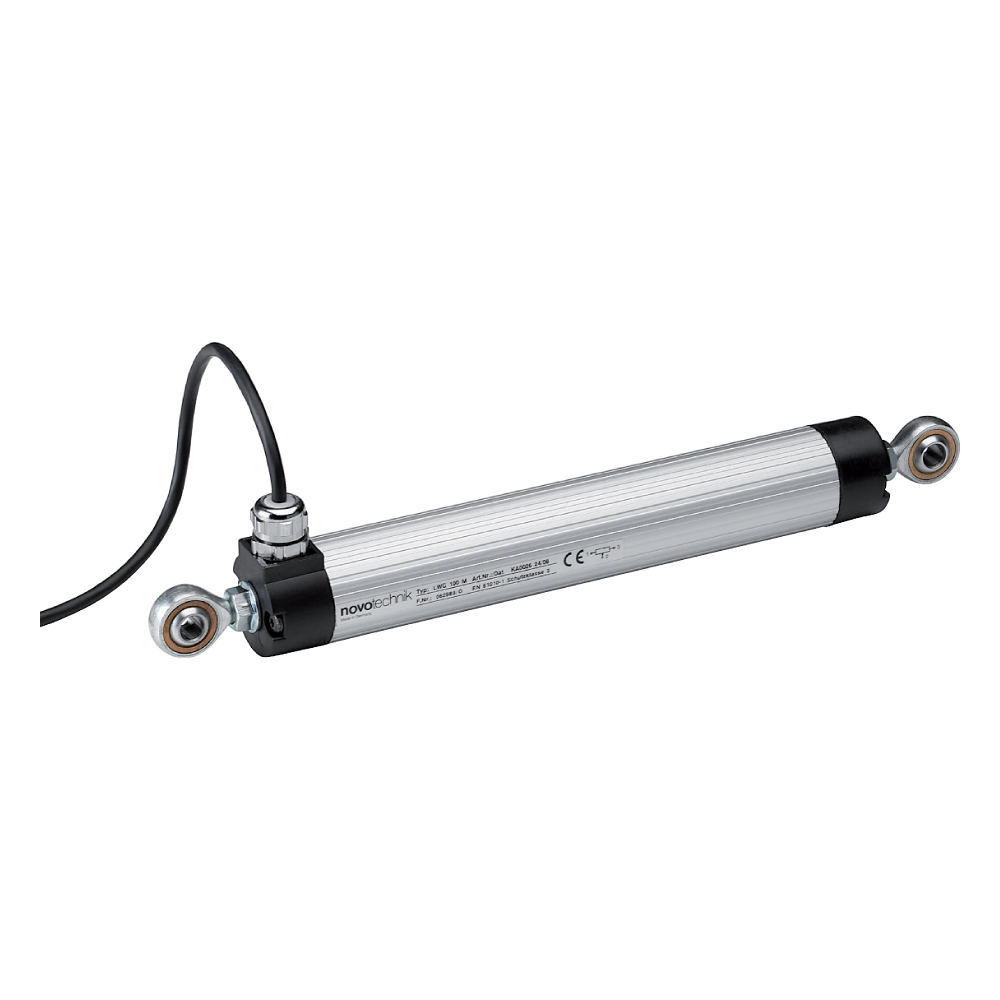

LWG - потенциометрический датчик линейного перемещения
В НАЛИЧИИ
Описание
Серия датчиков линейного положения LWG была разработана для широкого спектра сложных задач в механической, автомобильной, и робототехнической промышленности.
Исключительная линейность и точное измерение достигаются с помощью пластикового резистивного элемента на армированной стекловолоконной подложке.
Контактная щетка установлена на приводном штоке, не имеет без зазора, что обеспечивает долгий срок службы и бесперебойную работу.
Потенциометры Novotechnik принципиально нечувствительны к электрическим и магнитным помехам.
| Конструктивные особенности: | ||
| Исключительная линейность | Высокое разрешение 0,01 мм | |
| Легкий монтаж | Долгий срок службы - до 50млн. движений | |
| Двухопорный приводной шток | Класс защиты IP65 | |

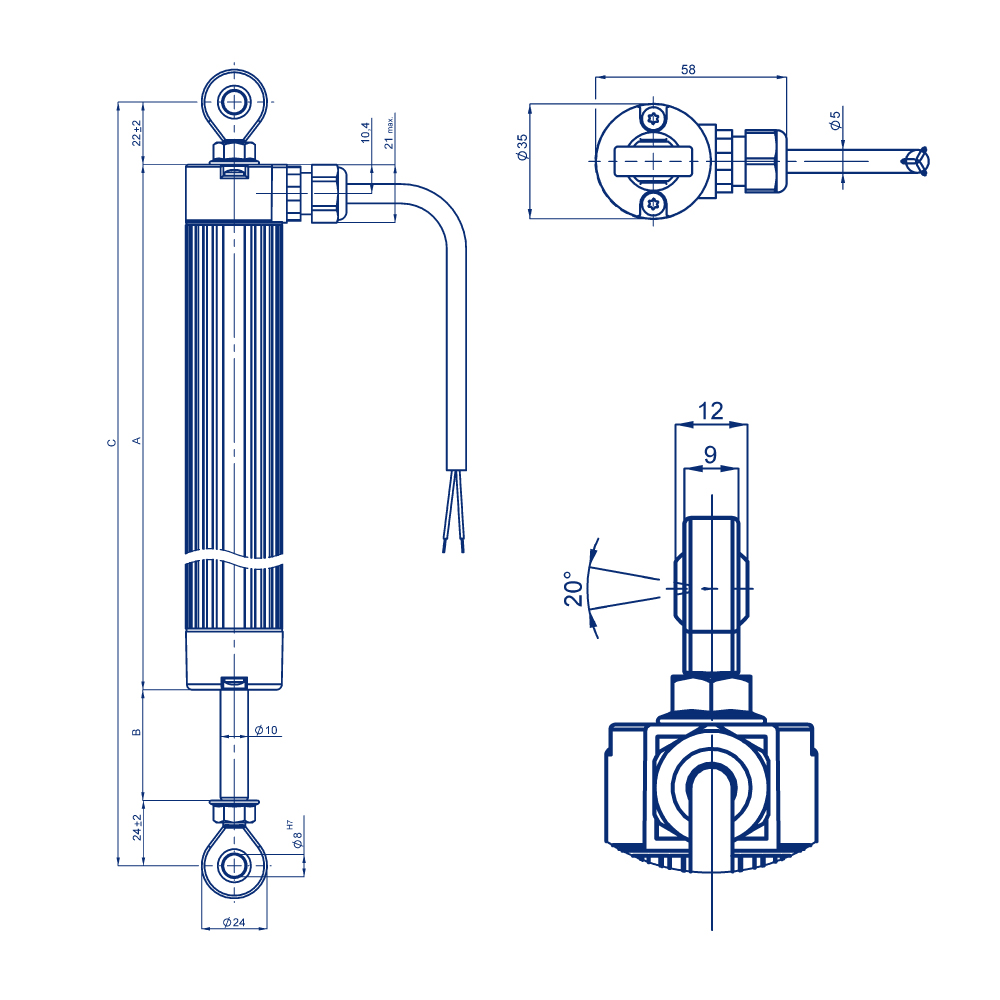

Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,04% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 5...2000 Гц, Amax = 0.75 мм, amax = 20 г |
| Диапазон измерения | 50...750 мм |
| Диапазон рабочих температур | -30...+100 °С |
| Диапазон рабочей влажности, % отн. влажн. | 0 ... 95 (без конденсации) |
| Ресурс | >50x106 |
| Класс защиты | IP65 |
Коды заказа
| LWG-0050 | LWG-0300 | LWG-0050-000-201 | LWG-0300-000-201 | |||
| LWG-0075 | LWG-0360 | LWG-0075-000-201 | LWG-0360-000-201 | |||
| LWG-0100 | LWG-0450 | LWG-0100-000-201 | LWG-0450-000-201 | |||
| LWG-0150 | LWG-0500 | LWG-0150-000-201 | LWG-0500-000-201 | |||
| LWG-0175 | LWG-0550 | LWG-0175-000-201 | LWG-0550-000-201 | |||
| LWG-0225 | LWG-0600 | LWG-0225-000-201 | LWG-0600-000-201 | |||
| LWG-0250 | LWG-0750 | LWG-0250-000-201 | LWG-0750-000-201 |
