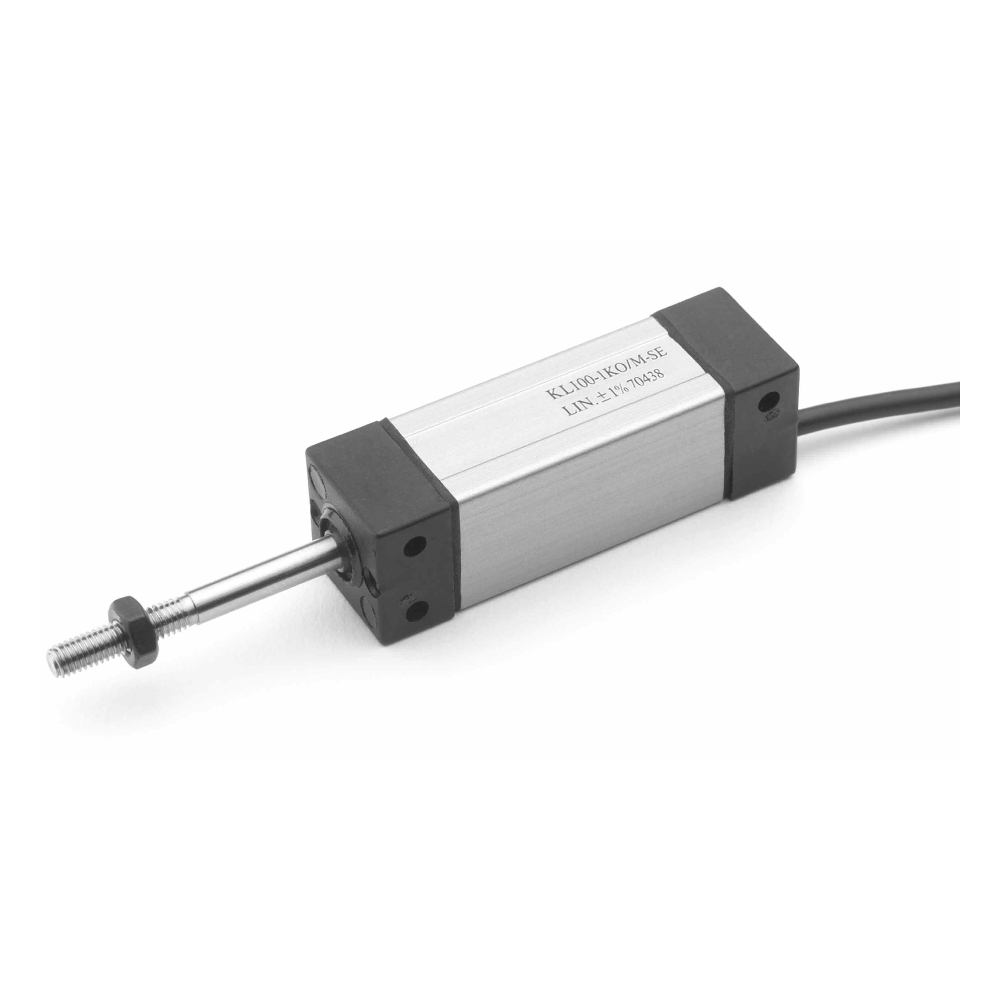

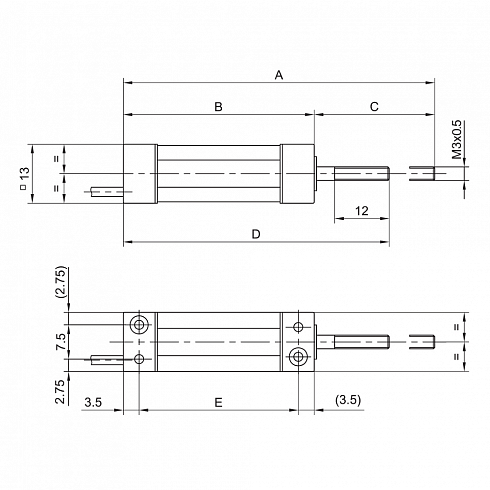

KL - потенциометрический датчик линейного перемещения
Описание
Серия KL с корпусом шириной всего 13 мм предназначена для измерений в ограниченном пространстве.
В линейке имеется модификация с возвратной пружиной.
Тщательный отбор материалов и высококачественных компонентов, используемых в потенциометрах KL, обеспечивает стабильные измерения и надежную работу в течение всего срока службы датчика.
| Конструктивные особенности: | ||
| Токопроводящий пластик | Малый размер | |
| Длительный срок службы | Высокое разрешение - от 0,1 мм до 0, 03 mm (для различных модификаций) | |
Характеристики
| Метод измерения | потенциометрический |
| Материал корпуса | анодированный алюминий |
| Интерфейс | аналоговый |
| Линейность |
≤ ±0,25% ±1% - для модели с возвратной пружиной |
| Удар (IEC 60068-2-27) | 50г (7 мс) |
| Вибрация (IEC 60068-2-6) | 30...500 Гц, Amax = 0.75 мм, amax =10 г |
| Диапазон измерения | 10...100 мм |
| Диапазон рабочих температур | -25...+75 °С |
| Ресурс | 10х106 |
| Класс защиты | IP65 |
Коды заказа
| KL 100 1K0/M SE | KL 250 1K0/M SE | KL 500 1K0/M SE | ||
| KL 100 5K0/M SE | KL 250 5K0/M SE | KL 500 5K0/M SE | ||
| KL 750 1K0/M SE | KL 1000 1K0/M SE | |||
| KL 750 5K0/M SE | KL 1000 5K0/M SE | |||
Техническая документация
KL
215.4 Кб
KL_с возвратной пружиной
284.6 Кб
