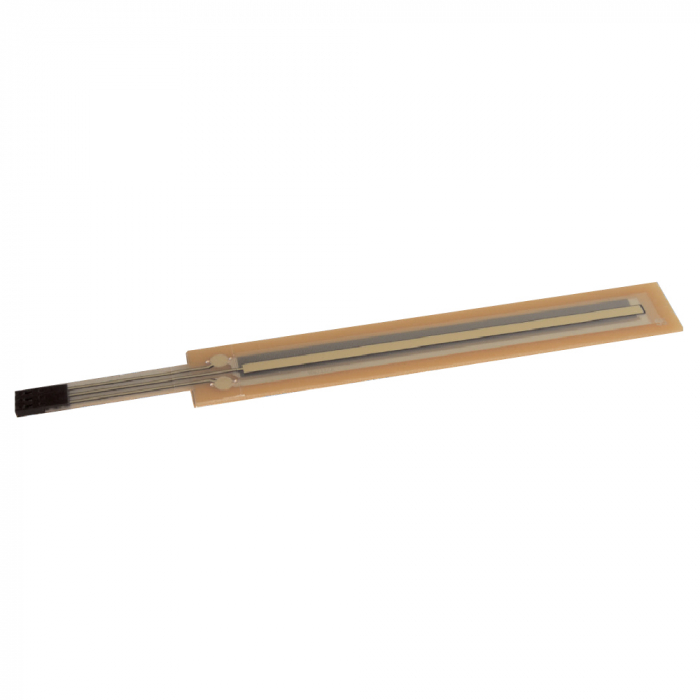

LFP - потенциометрический датчик положения мембранного типа
Надежный экономичный датчик положения/перемещения LFP имеет плоскую форму и изготовлен из материалов, обеспечивающих бесперебойную работу при высоких температурах до 125°С.
Потенциометрический мембранный датчик LFP, предназначен для измерения положения объектов в диапазоне до 500 мм.
Датчик изготовлен из стеклотекстолита FR4 и фольгированного коллектора, которые разделены прокладкой.
При помощи трафаретной печати на стеклотекстолит нанесена потенциометрическая дорожка, а на противоположной стороне - дорожка коллектора.
Механическое давление от штифта обеспечивает контакт потенциометрической дорожки с коллекторной.
Используемые материалы не только выдерживают высокие температуры до 125 °С, но и обеспечивают хорошую защиту от мелких частиц пыли, грязи и влажности благодаря герметичной структуре мембранного потенциометра.
Мембранные потенциометры LFP очень плоские и могут быть приклеены к плоским поверхностям в требуемом виде.
Выход прибора – резистивный делитель напряжения.
| Конструктивные особенности: | ||
| Плоский профиль | Устойчивость к грязи, пыли и влажности | |
| Повышенная прочность | Хорошая линейность до ±0,3% | |
| Рабочая температура до +125°С | Класс защиты IP67 | |
| Области применения: | ||
| Система регулировки кресел автомобилей | Стеклоподъемники | |
| Регулировка систем зеркал | Медицинская техника | |
| Позиционирование солнечных батарей | Приводы клапанов | |
| Метод измерения | потенциометрический |
| Материал корпуса | стеклотекстолит |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,3% |
| Удар (IEC 60068-2-27) | 50г (11 мс) |
| Вибрация (IEC 60068-2-6) | 5...2000 Гц, Amax = 0.75 мм, amax = 20 г |
| Диапазон измерения | 50...500 мм |
| Диапазон рабочих температур |
-25...+105 °С -40...+125 °С - ограниченное время |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | >25x106 |
| Класс защиты | IP67 |
