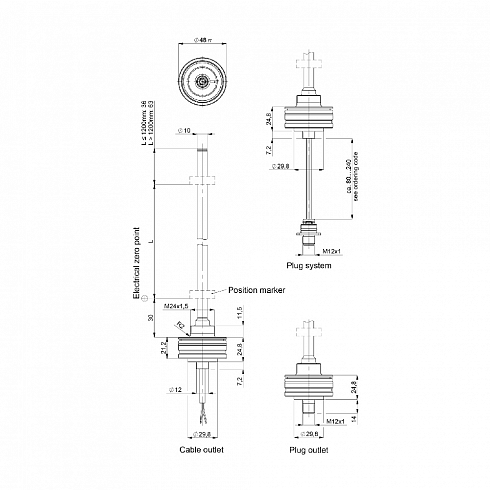

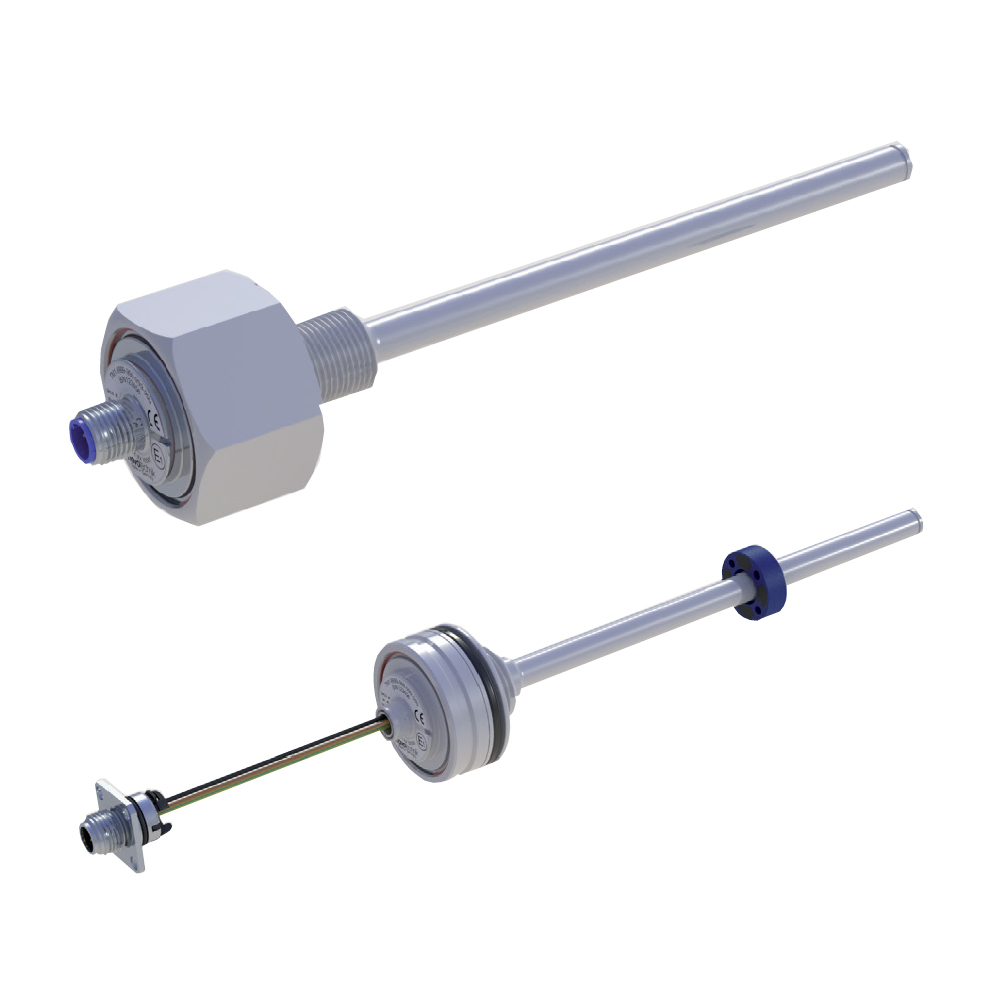

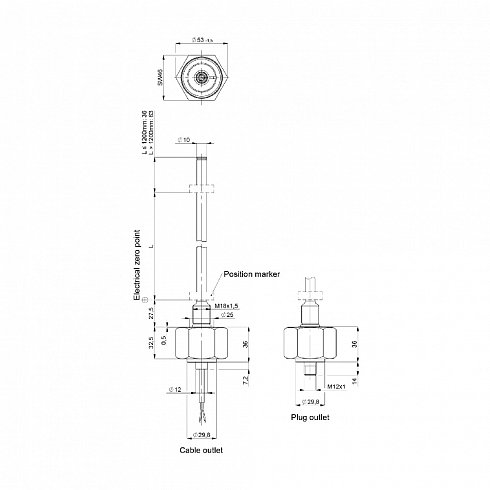

TM1 - магнитострикционный бесконтактный датчик линейного перемещения
Описание

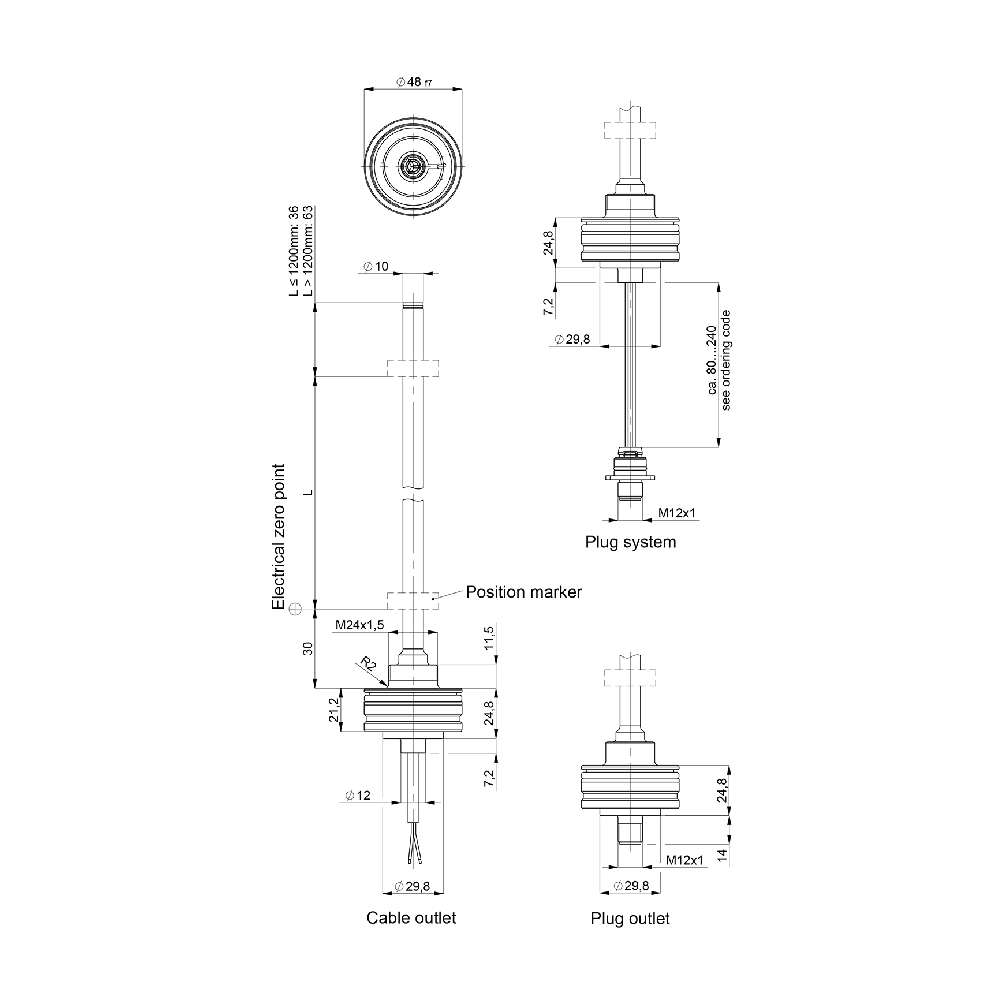

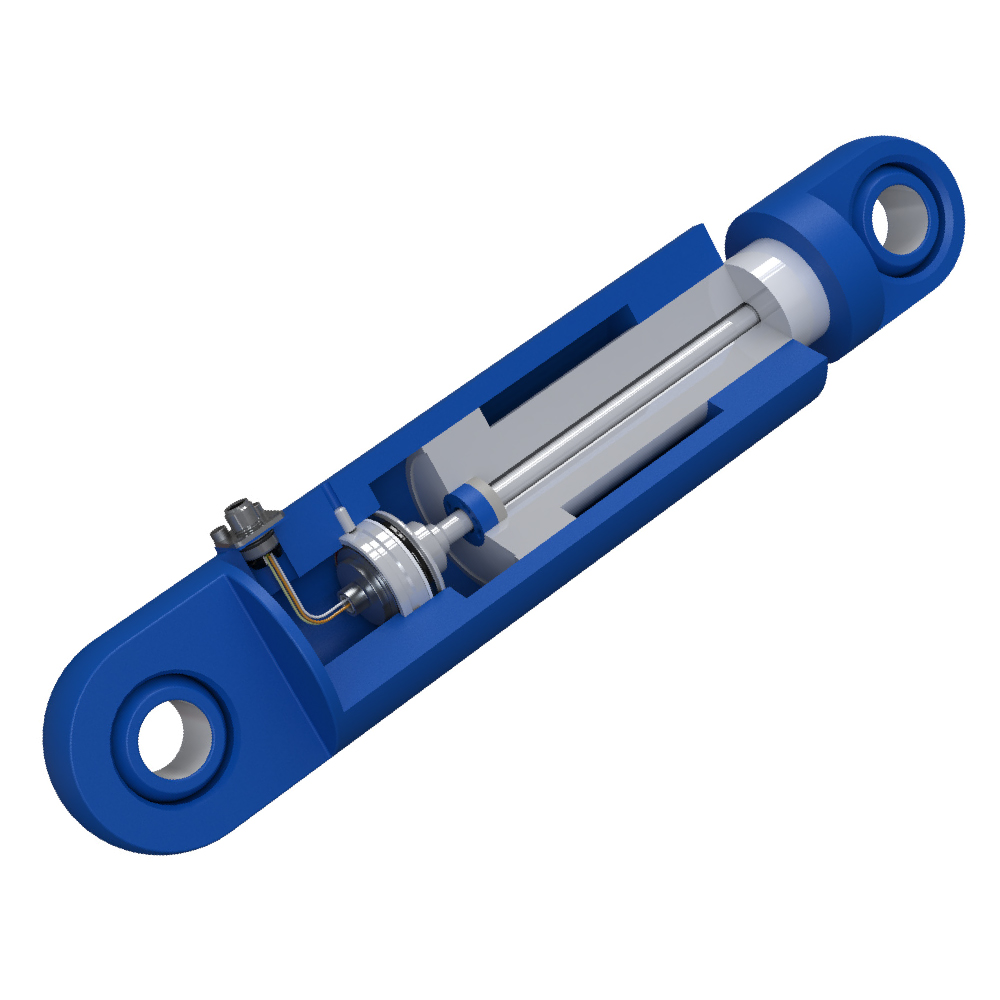

Бесконтактный датчик TM1 предназначен для установки в гидравлические цилиндры и эксплуатации в тяжелых условиях окружающей среды.
| Конструктивные особенности: | ||
| Бесконтактное магнитострикционное измерение | Датчик в виде стержня, встраиваемый | |
| Бесконтактный кольцевой маркер положения | Неограниченный механический ресурс | |
| Широкий диапазон напряжения питания | Нечувствительность к ударам и вибрации | |
| Рабочее давление до 350 бар | Предел скорости для маркера положения не ограничен | |
| Высокая линейность до 0,04% | Дополнительный разъем или кабельное соединение | |
| Простая интеграция в цилиндры | Интегрированная обработка сигналов | |
| Пневматические или гидравлические цилиндры в области: | ||
| Сельскохозяйственная техника | Техника для лесозаготовок | |
| Строительная техника | Погрузчики и манипуляторы | |
Характеристики
| Метод измерения | магнитострикционный |
| Материал корпуса | нержавеющая сталь |
| Интерфейс | аналоговый |
| Линейность | ≤ ±0,04% |
| Удар (IEC 60068-2-27) | 100г (11 мс) |
| Вибрация (IEC 60068-2-6) | 20 (10...2000 Гц, Amax = 0,75 мм) |
| Диапазон измерения | 50...2000 мм |
| Диапазон рабочих температур | -40...+105 °С |
| Диапазон рабочей влажности, % отн. влажн. | 0...95 (без конденсации) |
| Ресурс | Механически не ограничен |
| Класс защиты | IP67 / IP69 |
